BIM - تفسیر اجزای IFC به اجزای ساختمانی در Instalsystem5

Product	InstalSystem 5
Type of article	FUNCTION AND TOOL
Source for translation	2022-04-22

تعریف

بسته نرم افزاری InstalSystem 5 توابع و ابزارهای متنوعی را برای تفسیر اجزای سازه ای انتخاب شده یک مدل IFC (به عنوان مثال: ifcBeam, ifcBuildingElementProxy, ifcColumn, ifcCurtainWall, ifcDoor, ifcFooting, ifcOpeningElement, ifcRoof, ifcSlab, ifcWall, ifcWindow, ifcPlate etc.) به اجزای سازه ای در InstalSystem 5 فراهم می آورد., به عنوان مثال: ديوار (including قسمت ياز در ديوار), دیوار , پنجره (including پنجره سقفي), در, سقف, اسلب (including بازشو در اسلب). اجزای سازه ای تفسیر شده بعدا می توانند در هنگام کار روی محاسبات حرارتی ساختمان یا در زمان انتخاب Dokonuj obliczeń świadectw CE i wyznaczaj charakterystykę energetyczną, همچنین طراحی سیستم ها از هر نوعی مورد استفاده قرار بگیرند.
توابعی که اجزا سازه ای را تفسیر می کنند، آن ها را به ترتیب زیر مرتب می کنند:

• ایجاد دیوارها از یک فایل IFC - ایجاد دیوارهای ساختمانی، پس از انتخاب اشیایی که دیوارها را از فایل IFC نشان می‌دهند.
• ایجاد پنجره‌ها، درها و بازشوهای دیوار از فایل IFC - ایجاد پنجره‌ها، درها و بازشوها در دیوار پس از انتخاب اشیاء مناسب از فایل IFC (تفسیر قبلی دیوارها لازم است)
• ایجاد سقف‌ها از یک فایل IFC - ایجاد سقف‌های لبه دار، پس از انتخاب اشیاء مناسب از فایل IFC
• ایجاد اسلب‌ها از یک فایل IFC - ایجاد اسلب‌هایی دارای بازشو، پس از انتخاب اشیاء مناسب از فایل IFC.

علاوه بر این، در هنگام اعمال تفسیرها، کاربر با ابزارهای استاندارد در پروسه طراحی بر مبنای مدل IFC در بسته نرم افزاری InstalSystem 5 پشتیبانی می شود، بعنوان مثال :

• جستجو
• مرورگر پروژه
• جدول داده‌ها
• ویرایشگر 2 بعدی and نمای 3 بعدی.

چگونگی استفاده از این ابزارها و جستجو در مدل IFC به تفسیر در قسمت روبرو آمده است: ویرایش BIM - واردکردن و مدیریت مدل های IFC در Instalsystem5.
مقدم بر تفسیر سازه ساختمان در نرم افزار، طبقات ساختمان باید به درستی تفسیر و بر اساس مدل IFC ساخته شوند.
For more information, see: BIM - ساخت طبقات براساس داده های ورودی از یک مدل IFC.

موقعیت قرار گیری در نرم افزار

• آیکون های عملیاتی که به شما اجازه می دهند المان های IFC در InstalSystem 5 را تفسیر کنید در ویرایشگر 2 بعدی پنجره نمای 3 بعدی در پنجره ابزارهای اصلی نوار ابزار در پایه قسمت فعال برای پایه وجود دارند. هر عملکردی آیکون مخصوص به خود را دارد که در نوار ابزار قرار گرفته است.

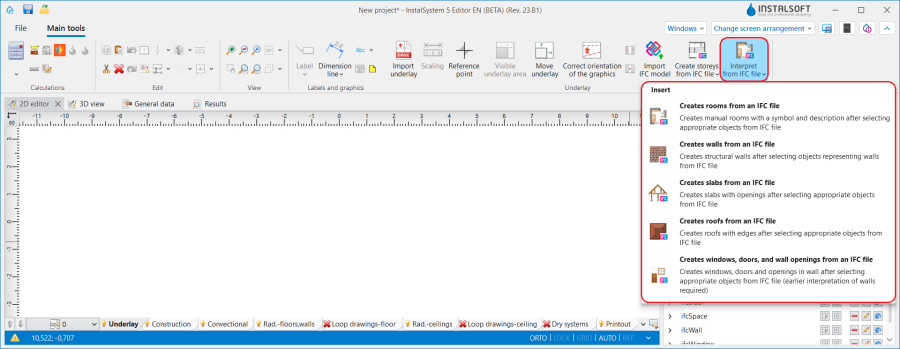

  1. عملیات قابل دسترسی برای المان های IFC بعنوان اجزای سازه ای.



مثال هایی از نحوه کاربرد

تفسیر اجزای سازه ای یک مدل IFC - عمومی

انتخاب اجزا برای تفسیر

• قبل از اجرای تابع تفسیر،‌ اجزایی که مقرر است تفسیر شوند را باید انتخاب کرد. این کار را می توان از طریق زیر انجام داد:
  • جستجو در پنجره پایه استفاده از گروه های از پیش تعریف شده اجزای IFC یا با استفاده از جستجوی مستقل

For more information, see: Search components in the project.

• • ویرایشگر 2 بعدی یا نمای 3 بعدی در حیطه فعال شده پایه حیطه ویرایش – مستقیما با کلیک روی اجزای انتخاب شده.
  • مرورگر پروژه For more information, see: BIM - Import and management of IFC models in InstalSystem 5 package.
• اجزا می توانند به طور گروهی یا جدا از هم تفسیر شوند. برای مثال: انتخاب یک گروه از ifcWall و انتخاب ایجاد دیوارها از یک فایل IFC بصورت نیتیو و بومی ديوار از نوع اجزای ifcWall ارجاع داده شده به یک گروه را می سازد.

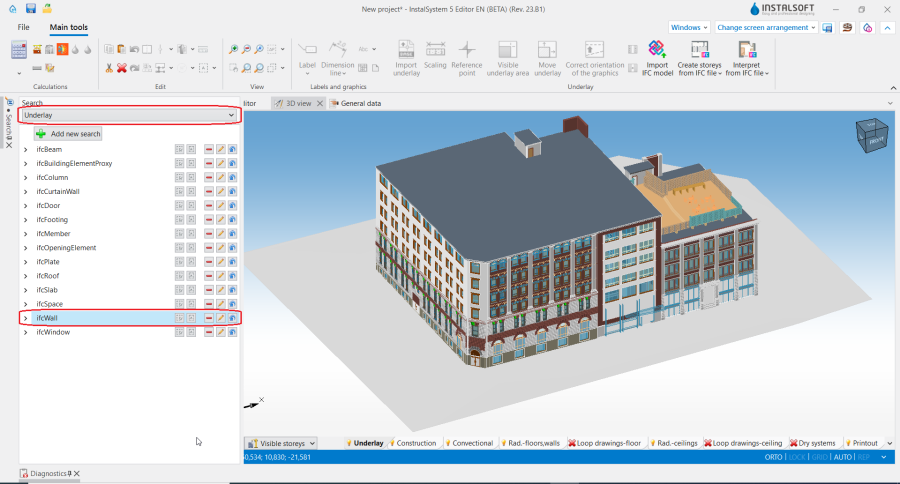

  2. انتخاب یک گروه اجزای در جستجو از پنجره


• اجزایی که از این لیست حذف شده اند مرورگر پروژه نمایش داده نشده اند در ویرایشگر 2 بعدی و نمای 3 بعدی تفسیر نخواهند شد. این مکانیزم می تواند مورد استفاده قرار بگیرد تا همه زیر ساخت پنهان شود که شامل اجزایی می شود که نیازی به تفسیر شدن ندارند. (دیوارهای پایین، فنس ها و راه ها و مسیرها) کار بیشتر بر روی پروژه یا زمانی که نیاز است بعضی اجزا در گام های بعدی تفسیر شوند، بعنوان مثال اجزای سازه ای که طبقه به طبقه تفسیر می شوند.




ویرایش ساختار انجام شده بعد از تفسیر یک مدل

• بعد از تفسیر، سازه های بومی InstalSystem 5 درون ساخت ساخته می شوند. و بصورت موازی (همزمان)‌ در مدل اجزای IFC درون پایه وجود دارند. بعد از تنظیم مناسب وضعیت نمایش، بعنوان مثال غير قابل مشاهده در زمان غير فعال بودن یا قابل مشاهده در صورت غیرفعال بودن (فقط لبه‌ها), مدل IFC می تواند در کنار اجزای سازه ای بومی، بسته به نیازهای طراحی فعلی، نمایش داده شود.

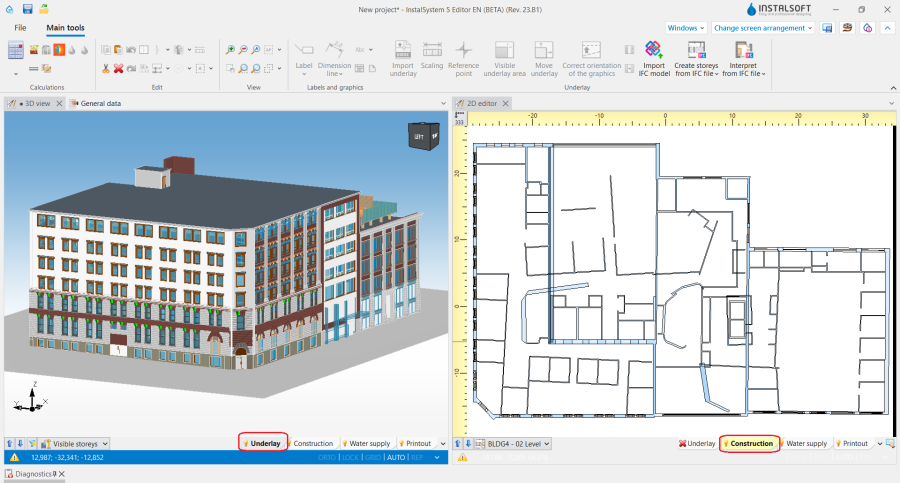

  3. Setting the visibility modes.



• درون ساخت اجزای ساخته شده با تفسیر از IFC، می توانند به طور دلخواه تغییر پیدا کنند. حرکت داده شوند، حذف شوند، یا دیتای آن ها تغییر پیدا کند در جدول داده‌ها
  توجه: اجزای مربوط به مدل پایه نمی توانند ویرایش شوند یا از بین بروند. می توان آنها را در

( مرورگر پروژه) پنهان کرد. همچنین مدل ها می توانند بطور کامل با نسخه های جدیدتر جابجا شوند. For more information, see: BIM - Import and management of IFC models in InstalSystem 5 package
سازه ساخته شده از یک مدل IFC می تواند توسط اجزای اضافه شده دستی، با استفاده از ابزارهای در دسترس، ساخته شود. حوزه ویرایش ساخت . این اجزا دارای یک AUTO برای مدل IFC که در حال حاضر بارگذاری شده. این مورد ساخت سازه ساختمان را برای نزدیک شدن به راهی با بالاترین راندمان، بسته به کیفیت مدل IFC وارد شده:

• • سازه می تواند با استفاده از توابعی گسترش داده شود که فرآیند ساخت را اتوماتیک می کند.
  • سازه می تواند در یک روش دوگانه نیز ساخته شود. بعضی از اجزا به طور خودکار با استفاده از توابع نرم افزار تفسیر می‌شوند. در حالیکه قسمتی دیگر به طور دستی وارد می شوند.
  • سازه بدون دخالت توابع اتوماتیک ساخته شود و مدل IFC بارگذاری شده در پروژه مثل یک مدل DWG/DXF معمولی مورد استفاده قرار بگیرد. پایه

تفسیر دیوارها

• بعد از اجرای عملیات ایجاد دیوارها از یک فایل IFC , به ساخت بروید و به دقت اجزای ساخته شده در پایه را امتحان کنید.



• اگر لازم است، اتصالات را بطور دستی یا با استفاده از تصحیح هندسه دیوار For more information, see: [تصحیح هندسه دیوار].
  اصلاح کنید.
  مشکلاتی که ممکن است در هنگام جایگذاری اجزای دیوار رخ دهند، ديوار ، از این حقیقت ناشی می شوند که دیوارها با حفظ مشخصات هندسی، موقعیت و شکل آن ها با توجه به IFC، تفسیر می شوند، ,که همیشه منطبق بر متدولوژی ساخت اجزا ساختمانی در InstalSystem 5 نیست. معمول ترین موقعیت هایی که عملیات تصحیح هندسه دیوار باید همراه با اتصالات دیواری صحیح انجام شود، شامل موارد زیر است:
  • برخورد دیوارها - اگر دیوارها در یک مدل IFC، بر طریقی تعریف شده باشند که با هم برخورد کنند، اجرای این کار کاری می کند که همه اتصالات اجزا به درستی توسط محاسبه سازه ساختمان مدیریت شوند.
  • دیوارهای مماسی، متصل شده بصورت موازی به یکدیگر از لبه بلندتر. اگر چنین اجزایی در مدل IFC، وجود داشته باشد، بهترین کار جدا کردن این شکل دیوارها، از تفسیر اتوماتیک و اضافه کردن و تعیین کردن ضخامت و مشخصات دیوار بعدا بصورت دستی است. اگر دیوارهای مماس شده، قبل از شروع عملیات تفسیر از حالت انتخاب خارج نشده باشند، اجرای عملیات، دیوارهای مماس را به یک جز دیوار تک با ضخامت مربوطه تبدیل می کند ديوار.
  • دیوارهایی که شروع یا پایان آن ها، در ارتفاع یا Z، 5 سانتی متر،‌ از تراز لبه بالایی اسلب پایینی یا لبه پایینی اسلب بالایی، بالاتر یا پایین تر قرار می گیرد. - این نا همگونی ها یا عدم تقارن ها در دیوارها،‌ ممکن است در مراحل بعدی کار باعث عدم تشخیص یا تشکیل فضا یا اتوماتیک شود. در نتیجه انجام این عملیات همه دیوارهایی که لبه بالایی آنها کمتر از 5 سانتی متر از اسلب فاصله دارد، به سمت اسلب هل داده می شوند تا جاییکه اتاق یا فضای بسته تشکیل شود.
  • دیوارهایی که درون دیوارهای دیگر قرار می گیرند (دیوارهایی که شامل دیوارهای دیگر می شوند.)‌ در نتیجه عملیات تفسیر دیوارها از بین می روند. این امر بطور کلی به اجزایی مربوط می شود که مخفی کردن آن ها از نمایش و دیده شدن قبل از تفسیر آن ها مشکل است و بطور غیر ضروری تفسیر شده اند.

تفسیر اسلب ها

مفهوم استفاده از ifcSlab در بسیاری از مدل های IFC برخی از اجزای تفسیر شده اسلب را بسیار بزرگ می کند و کار بیشتر روی پروژه را پیچیده می کند. عملیات ایجاد اسلب‌ها از یک فایل IFC باید با در نظر گرفتن راهکارهای زیر انجام شود:

• عملیات نباید شامل تفسیر اجزایی مثل پله، جزییات معماری و ... که در مدل IFC وجود دارند (در پنجره مرورگر پروژه ) بشود.
• زمانی که عملیات انجام می شود. تمام بازشوهای درون اسلب از مدل IFC تفسیر می شوند. در موقعیتی که تعداد زیادی بازشو در اسلب وجود داشته باشد، ممکن است تفسیر درست اجزا دچار مشکل شود. فضا اتوماتیک

بنابر این ضروری است که این چنین بازشویی ها را از طرح خارج کرد و بر اساس نیازهای واقعی سامان داد. محاسبات حرارتی ساختمان گزینه دیگر برداشتن تیک گزینه حفره‌های اسلب فعال در زمینه جدول داده‌ها از اجزا اسلب و اجرای محاسبه سازه ساختمان می باشد.

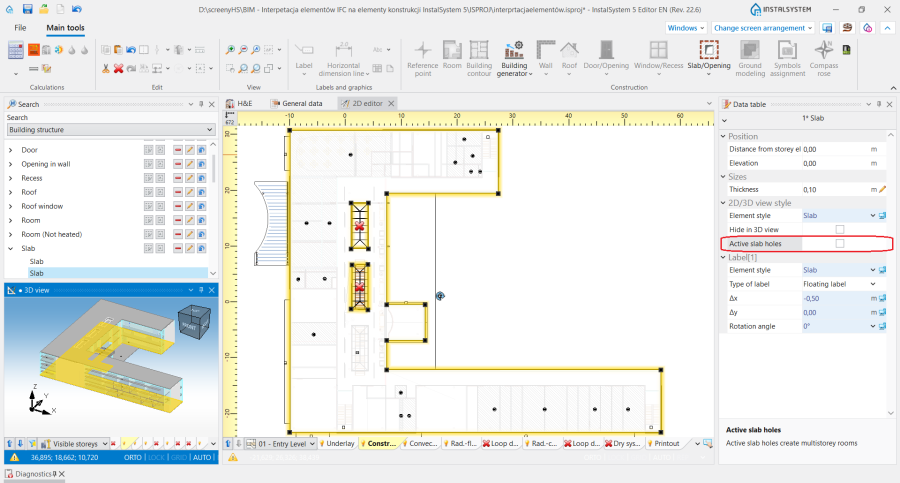

4. حفره‌های اسلب فعال in اسلب component.

• در حالتی که اسلب در مدل IFC در لایه های مختلفی از اجزای ifcSlab تعریف شده باشد، فقط لازم است یک لایه اسلب را برای تفسیر انتخاب کنیم. و بعد از ایجاد اسلب‌ها از یک فایل IFC عملیات شکل اسلب باید تنظیم شود. اگر ضروری است، ‌با نقاط حساس و اطلاعات تغییر پیدا کرده تنظیمات قابل انجام است. جدول داده‌ها در طبقه اجزا (در قسمت ضخامت اسلب پایین و ضخامت اسلب بالا).

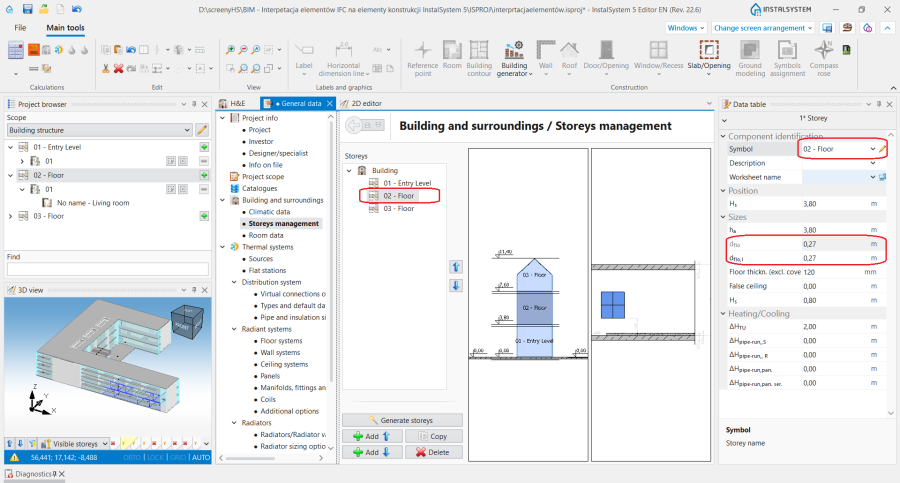

  5. اسلب thickness settings.


• اسلب اگر اسلب های تعریف شده در مدل IFC به عنوان تیرهای اتصال مماس و اسلب های مناسب با ضخامت یکسان به صورت جداگانه تفسیر شوند، مماس بودن و ضخامت اسلب یکسان حفظ می شود، برنامه در مرحله بعد به درستی آن را شناسایی می کند جزء. در صورتی که اجزای تشکیل دهنده ی "ifcSlab" ضخامت های متفاوتی داشته باشند یا با یکدیگر در تماس نباشند، تنها باید یکی از اجزاء برای تفسیر انتخاب شود و سپس شکل و داده های آن اصلاح شود. ifcSlab
• پس از تفسیر اجزای ساختاری از مدل هایی که در آن "ifcSlab" فقط تا لبه های داخلی دیوارها گسترش می یابد، برنامه به درستی اجزا را شناسایی می کند. .با این حال، اگر بین «ifcWall» و «ifcSlab» شکاف وجود داشته باشد، شکل اسلب جزء بعد از

عملیات تفسیر باید به گونه ای تنظیم شود که از طرح کلی ساختمان پیروی کند.

تفسیر سقف ها

• اگر در یک مدل ifc سقف به عنوان چندین شی از نوع "ifcRoof" یا "ifcSlab" با یک ضخامت و مماس بر یکدیگر تعریف شود، برنامه، در نتیجه عملیات

ایجاد سقف‌ها از یک فایل IFC چندین مؤلفه از نوع سقف ایجاد می کند.

تفسیر پنجره ها و درها و بازشوها

• قبل از اجرای عملیات ایجاد پنجره‌ها، درها و بازشوهای دیوار از فایل IFC ابتدا باید تفسیر دیوارها،اسلب ها و سقف ها از مدل IFC و محاسبه سازه ساختمان انجام شود. اول، که باید با ایجاد صحیح فضا و اتوماتیک تکمیل شوند. تنها پس از این مرحله باید به تفسیر مؤلفه‌های تفسیر اجزا پنجره (شامل پنجره سقفي) یا در قسمت ياز در ديوار.
  پرداخته شود.

* اگر محدوده ارتفاعی از ديوار با ارتفاع تفسیر مطابقت ندارد ifcWindow / ifcDoor ، به صورت دستی تغییر دهید ديوار با با تغییر در جدول داده‌ها پنجره مقادیر جابجایی لبه پایین یا قسمت های جابجایی لبه بالا.

• اجزای پنجره سقفي نوع در مدل IFC اغلب به عنوان ذخیره می شود ifcBuildingElementProxy. ایجاد پنجره‌ها، درها و بازشوهای دیوار از فایل IFC تابع چنین شیئی را جایگزین کنید با جزء مناسب در صورتی که به طور مناسب علامت گذاری شده باشد.

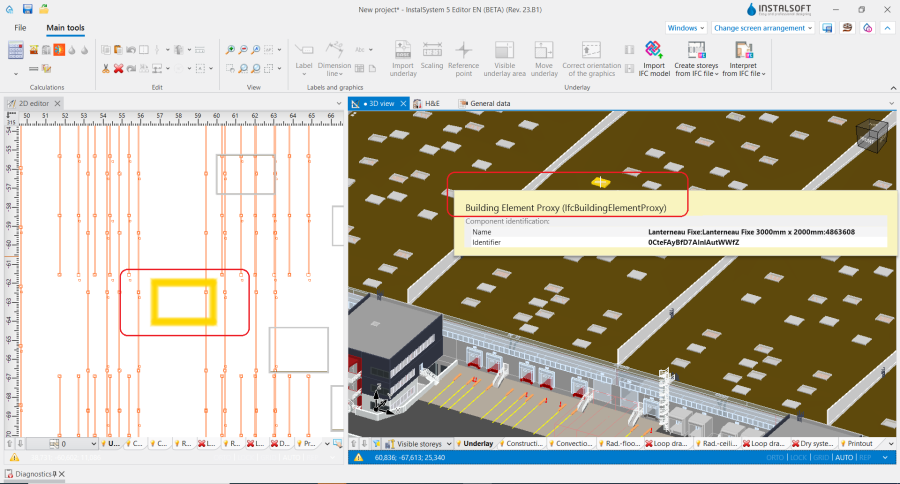

  6. پنجره سقفي بعنوان یک ifcBuildingElementProxy شی در یک مدل IFC .



Additional information

Tolerance in the interpretation of components from an IFC model

• The program is protected against incorrect object mappings in the model imported into the project. If the user is aware of the target component that the IFC object symbolises, he/she can still effectively use the automated component interpretation functions.
  For example: selecting an ifcSlab component and executing ایجاد سقف‌ها از یک فایل IFC will create a native سقف component (rather than اسلب).
