BIM - ساخت طبقات براساس داده های ورودی از یک مدل IFC

Product	InstalSystem 5
Type of article	FUNCTION AND TOOL
Source for translation	2022-04-06

تعریف

برای شروع درست وارد کردن و یکپارچه سازی مدل های IFC وارد شده به نرم افزار در محیط طراحی InstalSystem 5 لازم است که طبقات (یا صفحات کاری) بر اساس فایل‌های IFC ساخته شدند. بنابر طبیعت مدل های IFC در نرم افزارهای طراحی معماری و پیچیدگی آن ها، طبقات و اسلب ها، ممکن است با اهداف طراحی ما مطابق نباشند، بنابراین نرم افزار روش های متنوعی را برای ساخت طبقات از یک مدلIFC وارد شده فراهم کرده است:

• استفاده از تابع ایجاد طبقات از فایل IFC
• استفاده از تابع ایجاد طبقات بین اسلب‌ها / سقف‌های انتخاب شده از فایل IFC
• ساخت دستی یک طبقه از طریق پنجره مدیریت طبقات.

تمام کارایی این ابزارها در مثال هایی برای استفاده از آن ها آمده است.

وبینارها

می‌توانید فیلم وبینار مربوط به عملکرد شرح داده شده در این مقاله را در قسمت زیر مشاهده کنید:

موقعیت قرارگیری در نرم افزار

• آیکون های توابع ایجاد طبقات از فایل IFC و ایجاد طبقات بین اسلب‌ها / سقف‌های انتخاب شده از فایل IFC ویرایشگر 2 بعدی در پنجره ابزارهای اصلی نوار ابزار پایه در دسترس هستند برای حیطه فعال شده پایه

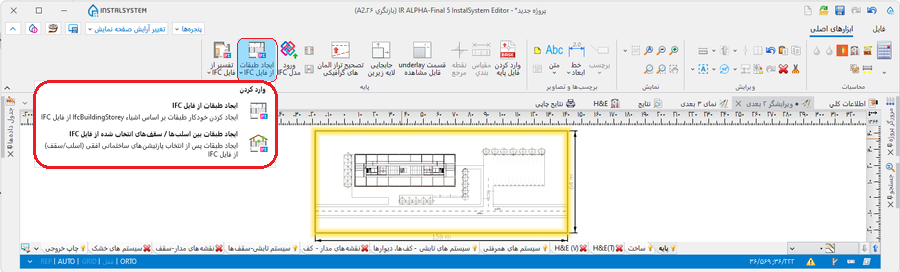

  1. Creating a storey from an IFC model


• مدیریت طبقات در اطلاعات كلي قابل دسترس است در پنجره داده‌هاي ساختمان

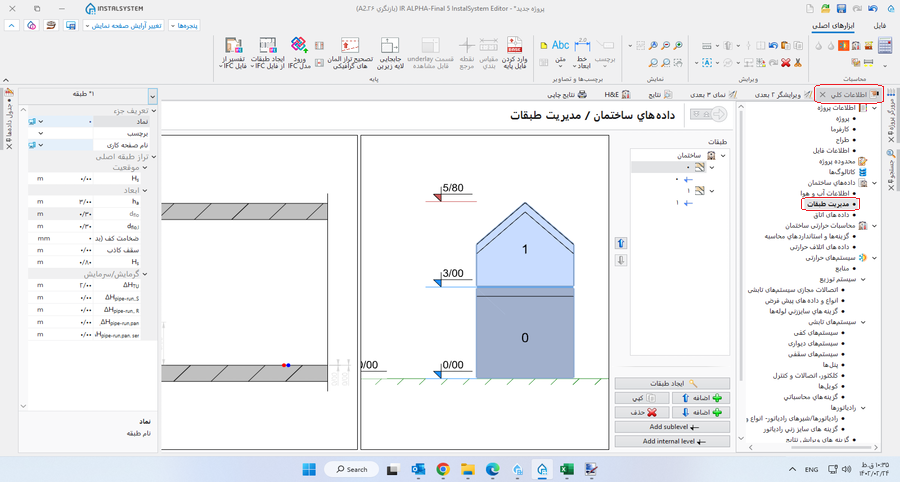

  2. مدیریت طبقات.

  .

مثال‌هایی از نحوه کاربرد

تحلیل مدل سازه ساختمان از یک فایل IFC

انتخاب روش تفسیر طبقات بر پایه یک فایل IFC، بارگذاری شده در نرم افزار، باید با تحلیل ساختار و سازه آن آغاز شود. برای اینکار ضروری است که از پنجره مرورگر پروژه در حیطه فعال شده پایه استفاده شود و مدل از دیدگاه تعداد طبقات و ساختار اجزای اختصاص یافته در ifcBuildingStoreys بررسی شود. در این مرحله، همچنین ارزش آن را دارد که کنترل شود تمام طبقات دیده شده در IFC از حیث محاسبات حرارتی یا سیستم تحت طراحی درست و منطقی هستند یا خیر. For more information, see: Viewing the IFC structure using the project browser.

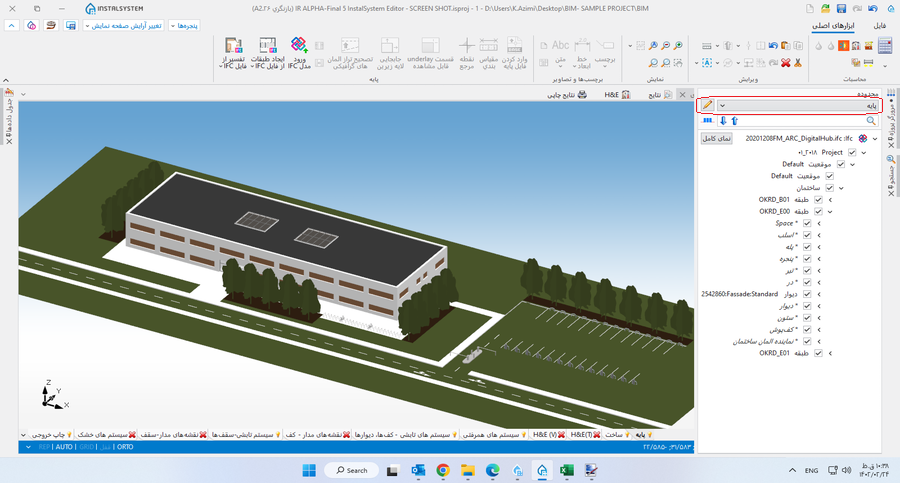

3. IFC model structure in the مرورگر پروژه window.

طبقات از یک فایل IFC

برای مدل های IFC، که در آن ها ساختار طبقات و اجزای سازه، منطق بسته های نرم افزاری INSTALSYSTEM 5 را دنبال می کنند، , توصیه می شود که از تابع ایجاد طبقات از فایل IFC استفاده شود که عملیات ایجاد کردن خودکار طبقات بر اساس اشیاء IfcBuildingStorey از فایل IFC انجام شود. بعنوان نتیجه این عملیات، برای هر طبقه ifcBuildingStorey یک طبقه در پروژه ساخته می شود. همه طبقات ساخته شده با این تابع در پنجره مدیریت طبقات نمایش داده می شوند و اطلاعات آن ها (i.e. تراز طبقه یا ارتفاع طبقه) از فایل IFC فراخوانی می شوند.
ایجاد طبقات از فایل IFC زمانی درست کار می کند که:

• یک فایل IFC در پروژه بارگذاری شده باشد.
• طبقات تعریف شده در فایل IFC، منطق یکسانی داشته باشند نسبت به طبقه در InstalSystem 5, یعنی یکی بالای دیگری ساخته شده باشد و اجزای ساختمان به همان ترتیب به طبقات نسبت داده شده باشند.
• در فایل IFC سقف روی یک ifcBuildingStore جداگانه تخصیص داده شده، ساخته شده باشد.
• در مدل استخراج شده از IFC اجزای سازه ای که وجود دارند به یک ifcBuildingStorey مشخص اختصاص داده شده باشند، گرچه فراتر از محدوده خود گسترش پیدا کرده باشند، بعنوان مثال یک دیوار گسترده شده در چند طبقه.




طبقات بین اسلب/سقف های مشخص شده از فایل IFC

اگر سازه طبقات در مدل IFC منطبق بر منطق و الگوی ساختمان در InstalSystem 5 نبود، ضروری است که طبقات را با استفاده از این ابزار بسازید: ایجاد طبقات بین اسلب‌ها / سقف‌های انتخاب شده از فایل IFC.
در گام نخست در مرورگر پروژه در حیطه فعال شده پایه ضروری است تا جداره های افقی را از فایل IFC وارد شده انتخاب کنید ( اسلب و سقف) تا بتوان کار را ادامه داد. برای صفحات کاری که مربوط به طبقات متوالی هستند، همه اجزای سازه ifcSlab/ifcRoof از مرزهای بالا و پایین برای طبقات مستقل باید مشخص شوند، تا طبقات بصورت درست ساخته شوند.
ایجاد طبقات بین اسلب‌ها / سقف‌های انتخاب شده از فایل IFC زمانی درست کار خواهد کرد:

• چند فایل IFC با طبقات تعریف شده به پروژه وارد شده باشند.
• در مدل IFC، طبقات به شکلی تعریف شده باشند که، فقط اجزای معماری کوچک یا طبقات دیگری که نیازی به آنها برای تهیه مدل حرارتی یا سیستم تحت طراحی نیست، در آن تعریف شده باشد.
• در مدل IFC، آفست طبقات وجود دارد. (نیم طبقه)




بعد از اجرای عملیات اجزای طبقه ساخته در پروژه از مدل IFC وام گرفته می شوند:

• تراز طبقه H_s - تراز لبه بالایی ifcSlab مرز پایین طبقه را می سازد.
• ارتفاع طبقه h_a - فاصله بین لبه بالا و پایین اجزای IFC، محدوده یک طبقه را مشخص می کند.
• ضخامت اسلب بالا d_flo - ضخامت اجزای ifcSlab/ifcRoof مرز بالایی طبقه را می سازد.
• ضخامت اسلب پایین d_flo,l -ضخامت جزء ifcSlab مرز پایینی طبقه را می سازد.
• ارتفاع بالای بام - برای آخرین طبقه در ترتیب طبقات، تراز لبه بالایی جزء ifcSlab/ifcRoof .


ساخت دستی طبقات در قسمت مدیریت طبقات بر اساس مدل IFC

اگر روش های ذکر شده در بالا طبقه اجزای طبقه را بطور صحیح وارد نکرد، راه حل ایجاد طبقات به صورت دستی در قسمت مدیریت طبقات است.
For more information, see: Creating storeys.
نکته : در هنگام ساخت طبقات، نرم افزارهای جایگزین می توانند برای بازسازی طبقات استفاده شوند. بعنوان مثال ابزار رایگان BIMVision.

اطلاعات بیشتر

وارد کردن چند مدل IFC به یک پروژه

اگر نیاز است تا چند فایل IFC به پروژه وارد شود، مدل IFC اصلی که شامل ساختار ساختمان است، باید ابتدا وارد شود و اجزای ضروری طبقه باید بر اساس آن تفسیر شوند. پیش از آنکه مدل های IFC دیگری به فایل وارد شوند. (مثلا مدل هایی شامل سرویس ها یا جزییات معماری)

محدود کردن نمای مدل IFC

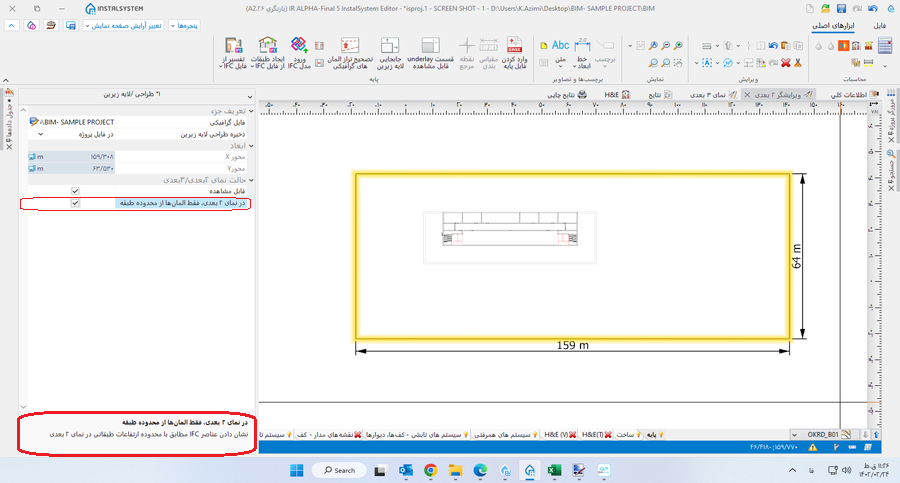

بعد از تفسیر طبقه از فایل IFC ، قبل از ادامه کار روی پروژه، مفید است که از این تابع استفاده شود: در نمای 2 بعدی، فقط المان‌ها از محدوده طبقه,که قابل دسترس است در جدول داده‌ها برای مدل ifc انتخاب شده در مرورگر پروژه . زمانی که تابع فعال شده باشد، فقط اجزای ifc در محدوده تراز طبقه در صفحه کاری، نمایش داده می شود.

1. مدیریت طبقات.

ویرایش طبقات ساخته شده بر اساس یک فایل IFC

اطلاعات اجزای طبقه تفسیر شده از مدل IFC قابل ویرایش هستند. بعد از ساخت یک طبقه, به پنجره مدیریت طبقات بروید، صحت سنجی کنید و اگر لازم است داده ها رای برای هر طبقه ویرایش کنید.
با توجه به طبیعت و پیچیدگی مدل ها و فایل های IFC ساخته شده در نرم افزارهای معماری، طبقات یا اسلب ها ممکن است مطابق اهداف ما در طراحی نباشد. برای مثال زمانی که در یک مدل IFC اسلب های فایل IFC که محدوده یک طبقه را مشخص می کنند، شامل لایه های مختلفی هستند، , یک لایه ifcSlab را انتخاب کنید (مثلا لبه بالای آن را), و بعد از اجرای عملیات ایجاد طبقات بین اسلب‌ها / سقف‌های انتخاب شده از فایل IFC, به اینجا رفته مدیریت طبقات و مقدار ضخامت اسلب بالا/ضخامت اسلب پایین را به جمع ضخامت همه اجزای ifcSlab تغییر دهید.

استفاده مکرر از توابع ساخت طبقات

در حال کار کردن روی یک پروژه این امکان وجود دارد که توابعی که طبقات را بر اساس فایل/مدل وارد شده IFC می سازند را مجددا اجرا کرد:

• ایجاد طبقات از فایل IFC - هر بار بازخوانی عملیات، طبقات نمایش داده شده در مدیریت طبقات را بازسازی می کند، با طبقاتی که از فایل IFC در پروژه بارگذاری شده اند.
• ایجاد طبقات بین اسلب‌ها / سقف‌های انتخاب شده از فایل IFC - هر بار که این تابع مجددا اجرا شود, یک باکس بااین پرسش نمایان می شود:
  • انتخاب آري باعث می شود طبقات نمایش داده شده در مدیریت طبقات بازسازی شوند ( بااستفاده از) طبقاتی که بر پایه مدل IFC در پروژه بارگذاری شده است.
  • انتخاب خير یک می سازد بدون تاثیر بر سری های موجود در پروژه.
