ویرایش BIM - واردکردن و مدیریت مدل های IFC در Instalsystem5

Product	InstalSystem 5
Type of article	FUNCTION AND TOOL
Source for translation	2022-04-11

تعریف

این مقاله چگونگی وارد کردن مدل های BIM به InstalSystem 5 را نشان می دهد و همین طور نشان می دهد که چگونه می توان این مدل ها را در پروژه مدیریت کرد.
نرم افزار شما را قادر می سازد‌ تا چند مدل مختلف را به یک پروژه وارد کنید، که بسیار مهم است، خصوصا زمانی که پروسه طراحی، به مراحل مختلف و آبجکت‌های گوناگون و طبقات مشخص یا قسمت هایی از ساختمان تقسیم شده و هر قسمت در مدل IFC متفاوتی مدل شده است. InstalSystem 5 قادر است تا مدل های گوناگونی از IFC را از فایل ها و سکتور های مختلف و نرم افزارهای گوناگون را بطور همزمان وارد کند. و بعد از وارد کردن آن به نرم‌افزار، مختصات از فایل‌ها به طور مناسب سینک و یکدست سازی می‌شوند. در هر حال، مدل های گوناگون با هم ترکیب و یکی نمی‌شوند, و به این معناست که آن‌ها می‌توانند در هر مرحله‌ای جایگزین شوند.
مدیریت مدل های IFC در InstalSystem 5 با ابزارهای گوناگونی مدیریت می شود، مثلا:

• مرورگر پروژه
• جستجو
• جدول داده‌ها
• ویرایشگر 2 بعدی و نمای 3 بعدی.

قابلیت های کامل ابزارهای ذکر شده بطور کامل در این مقاله توضیح داده می شوند.

موقعیت قرار گیری در نرم افزار

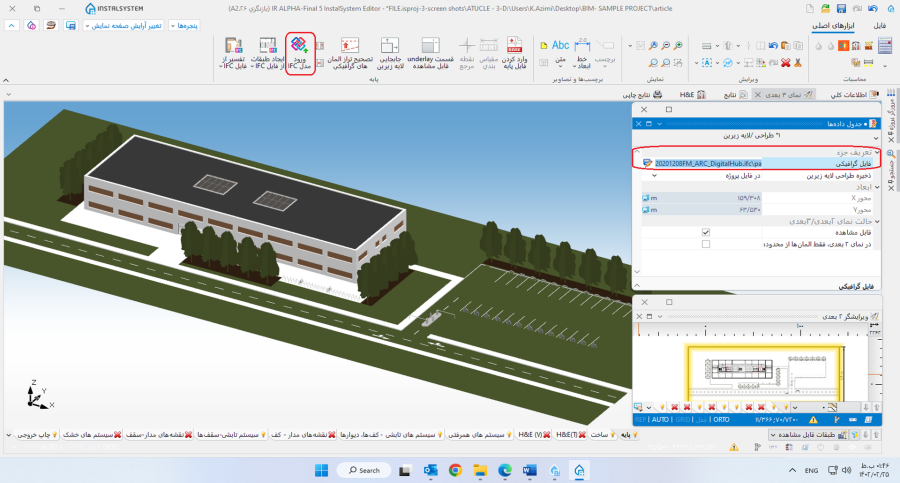

• ورود مدل IFC قابل دسترسی است در ویرایشگر 2 بعدی و در نمای 3 بعدی در ابزارهای اصلی نوار ابزار پایه برای حیطه فعال پایه .



  1. ورود مدل IFC.



مثال هایی از نحوه کاربرد

وارد کردن مدل IFC به InstalSystem 5

• این ویدئو نحوه وارد کردن یک مدل IFC به نرم افزار را نشان می دهد.




مدیریت مدل های IFC وارد شده به یک پروژه

• همه مدل های IFC وارد شده به یک پروژه در این جا نمایش داده می شوند: مرورگر پروژه تمام مدل های IFC وارد شده به پروژه در پنجره مرورگر پروژه قابل دیدن هستند. بدون توجه به تعداد مدل‌های بارگذاری شده، مختصات مدل های IFC سینک و یکدست می‌شوند, و چون فایل ها با یکدیگر ترکیب نمی‌شوند, این اجازه را به شما می‌دهد تا مدل به سادگی جایگزین شود. تغییرات در هر مرحله‌ای از پروژه امکان پذیر است.

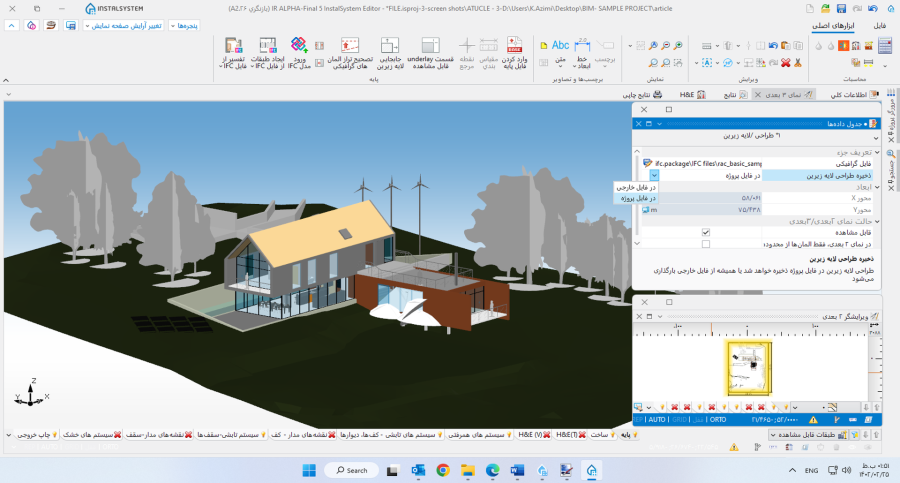

• طراحی لایه زیرین در فایل پروژه ذخیره خواهد شد یا همیشه از فایل خارجی بارگذاری می‌شود. برای ذخیره همه مدل های IFC وارد شده در یک فایل isproj در جدول داده‌ها مربوط به مدل IFC انتخاب شده، درون ذخیره طراحی لایه زیرین گزینه در فایل پروژه را انتخاب کنید. مدل های IFC ذخیره شده در محیط و فایل InstalSystem 5 همواره در هر مرحله از کار با پروژه در دسترس هستند. زمانی که گزینه در فایل خارجی انتخاب شده باشد, مدل های ذخیره شده در یک فایل خارجی ذخیره می شوند.



  2. ذخیره طراحی لایه زیرین IFC.

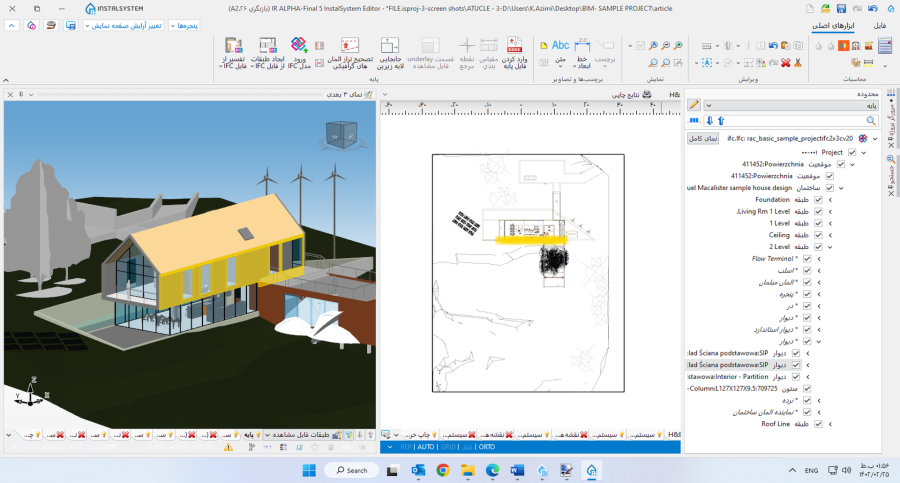

مشاهده و مدیریت یک فایل IFC

• یکی از اولین مراحلی که در کار با مدل ها لازم است، پیش نمایش آن در ویرایشگر 2 بعدی window and in نمای 3 بعدیاست. InstalSystem 5 اجازه کنترل کامل آبجکت های نمایش داده شده در نمای 3 بعدی و در نماهای پلان مدل را به کاربر می دهد. این امر اجازه تحلیل ساده و سریع مدل را می دهد , همچنین این امکان را فراهم می آورد تا نماهای دلخواهی از هر زاویه و تنظیمی را در کامپوننت های قابل مشاهده، بسته به ترجیحات و نیازهای طراحی ایجاد کرد.

3. Visualization of IFC model in InstalSystem 5 package.

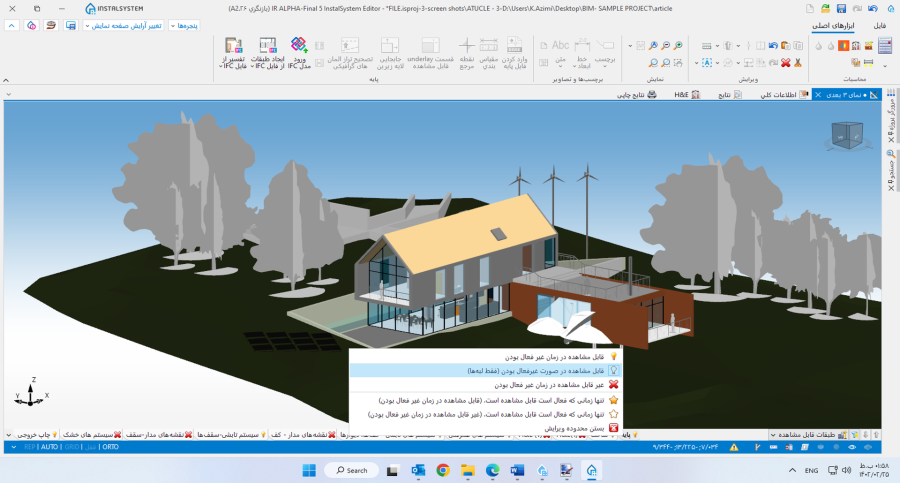

• مدل IFC در نمای 3 بعدی می تواند بصورت کامل و اصلی یا بصورت نمایش لبه ها، نمایش داده شود. برای فعال کردن نمایش لبه ها, روی پایه، نمای 3 بعدی راست کلیک کرده و این گزینه را انتخاب کنید: قابل مشاهده در صورت غیرفعال بودن (فقط لبه‌ها).



  4. IFC model display settings.

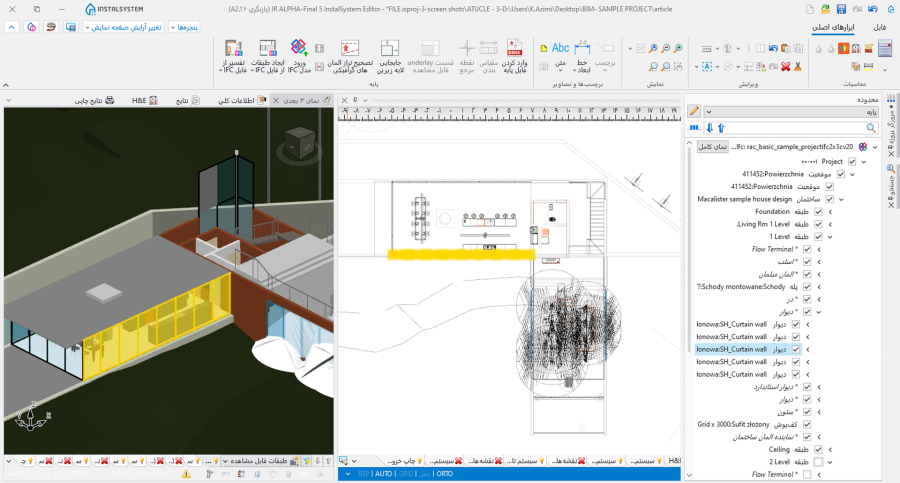

نمایش یک ساختار IFC با استفاده از مرورگر پروژه

• مرورگر پروژه یک نمای کلی از ساختار مدل و شیوه ای که آن تعریف شده است، را نمایش می دهد.



  5. مرورگر پروژه - model IFC.


• مرورگر پروژه اجازه کنترل تخصیص همه کامپوننت ها به طبقات را می دهد، کامپوننت ها را با نوع آن ها دسته بندی می کند و جستجوی راحت و نمایش آبجکت ها را بسته به مدل ها/ طبقات/ گروه ها و کامپوننت های خاص ممکن می کند.
• نمای مدل IFC بارگذاری شده در مرورگر پروژه می تواند به حالت کامل یا ساده شده تغییر کند. اگر کامپوننت های IfcSite, IfcProject و IfcBuildingفقط یکبار در مدل رخ داده باشند، در نمای ساده شده نمایش داده نمی شوند.
• هر کامپوننت مربوط به پایه IFC یک گزینه مخصوص به خود را برای نمایش دارا است. کامپوننت های تیک نخورده در مرورگر پروژه در این جا نمایش داده نمی شوند: ویرایشگر 2 بعدی و نمای 3 بعدی . همچنین در تفسیر و تحلیل های بعدی برای اجرای محاسبات حرارتی به کار برده نمی شوند.
• دکمه های کنترل نمایش آبجکت ها، همچنین برای گروهی از اجزا نیز قابل دسترسی هستند. تیک زدن یا برداشتن تیک برای نمایش گروهی از اجزا، نمایش کل اجزای الصاق شده به آن گروه را تغییر می دهد.

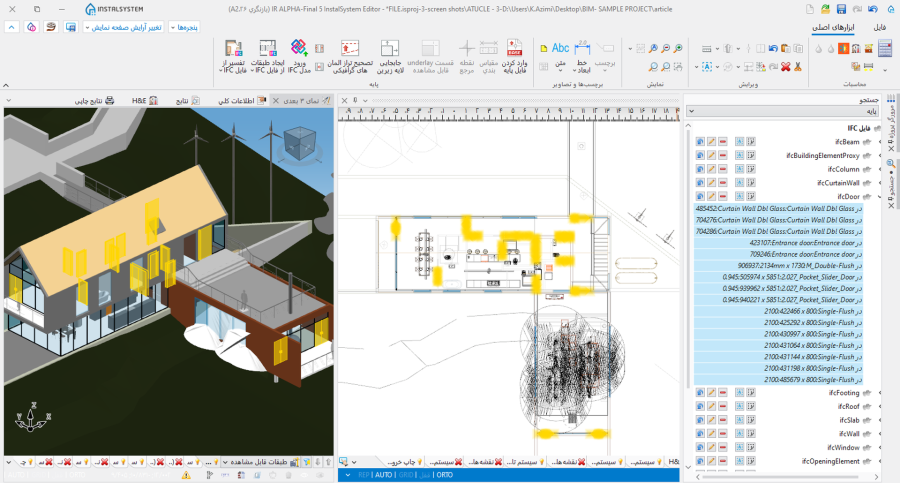

مرور مدل IFC با استفاده از پنجره جستجو

• جستجو دارای معیارهای از پیش تعریف شده برای انواع آبجکت های ساختار IFC را داراست. این امر جستجوی سریع اجزا برای کامپوننت های انتخاب شده، یا گروهی از کامپوننت ها و علامت زدن و استفاده از آن ها برای مراحل بعدی طراحی را فراهم می آورد. For more information, see: Searching for components in a project.



  6. جستجو - model IFC.



اطلاعات اضافه

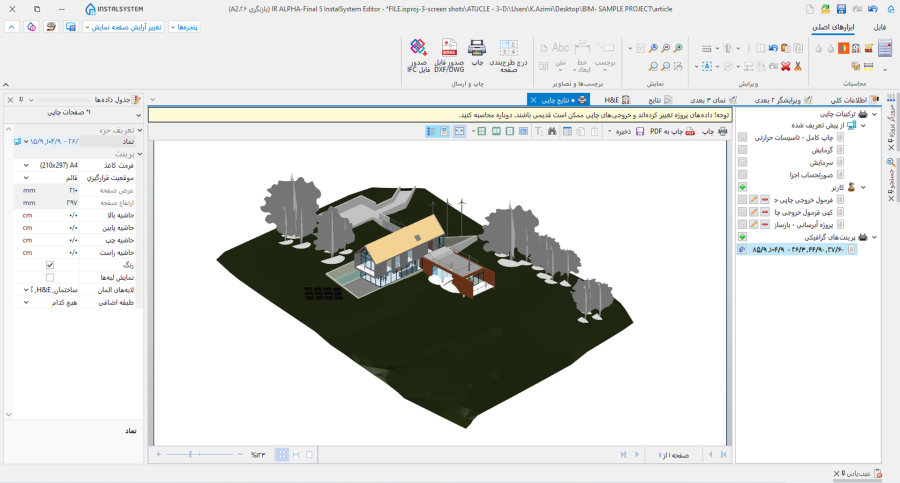

• نرم افزار اجازه خروجی گرفتن از نمای سه بعدی (مثلا به یک فایل pdf) و همینطور خروجی گرفتن از نماهای پلان های مدل IFC به آخرین فرمت های dxf/dwg را داراست. For more information, see: Export / print results and drawings.



  7. IFC model export.
