طراحی سیستم های آبرسانی بصورت سیستم های دارای خط برگشت - LOOP

Product	InstalSystem 5
Type of article	DESIGNING LESSON
Source for translation	2020-02-11

محدود درس

این درس نشان می‌دهد چگونه می‌توان یک سیستم آبرسانی دارای خط برگشت یا اصطلاحا سیستم LOOP را طراحی کرد. مثال طراحی شده یک ویلای مسکونی 2 طبقه دارای زیرزمین است.

ماژول ها و ساختار نرم افزار

• InstalSystem 5 بسته نرم افزاری دارای ماژول های زیر:
  • سیستم‌های آب لوله کشی
  • سیستم های تکمیلی آبرسانی
• توصیه: از کاتالوگی برای سیستم‌های آبرسانی استفاده کنید که دارای اتصالات U شکل باشند، (زانو سه راه)،‌ در این حالت نقاط بدون جریان در شبکه آبرسانی ایجاد نمی‌شود. (lack of no-flow zones)

SAMPLE PROJECT IN INSTALSYSTEM

Project files How to calculate downloaded file?	Single-family building water installation initial state, isproj Water ring installation in a single-family building , isproj
Designed with	InstalSystem 5 Rev. 17.0
Required modules	ماژول پایه سیستم‌های آب لوله کشی سیستم آبرسانی - موارد تکمیلی
Project range	Water supply installation
Used catalogues	Steel pipes, medium, DIN 2440 PEX (pipes and fittings) acc. to EN ISO 15875 Brass and steel pipe couplings and fittings Standard water taps and whiteware Miscellaneous fittings of any make standard insulation catalogue Neutral valves catalogue - typical construction
Type of building	residential building with basement three-storey
Building structure	Underlay - all plans, dwg
Drawings range	Plan views
Prepared by	پرونده:Logo-instalsoft-new.png www.instalsoft.com
Legal disclaimer	Copying of entire project and of its fragments allowed
Calculation results	Tap water installation ring full printout, pdf Tap water installation ring bill components, pdf
Drawing results	All storeys, dwg Basement, pdf Groundfloor, pdf Attic, pdf

گام نخست

فایل مرحله اولیه در جدول پروژه جایگذاری شده است. این فایل شامل طرح گرافیکی ساختمان و سیستم آبرسانی می‌باشد که باید توسط یک سیستم LOOP تکمیل شود.
For more information, see: طراحی سیستم آبرسانی

گام‌های اجرایی

باز کردن برنامه و ویرایش داده های عمومی

1. برنامه را باز کنید.
2. فایل پروژه را باز کنید. Single-family building water installation initial state, isproj.

ویرایش تاسیسات

1. طبقه شماره یک را انتخاب کنید.
2. خطوط سرد و گرم را بکشید تا بتوانید loop یا حلقه را در اتاق 1.5 تشکیل دهید.

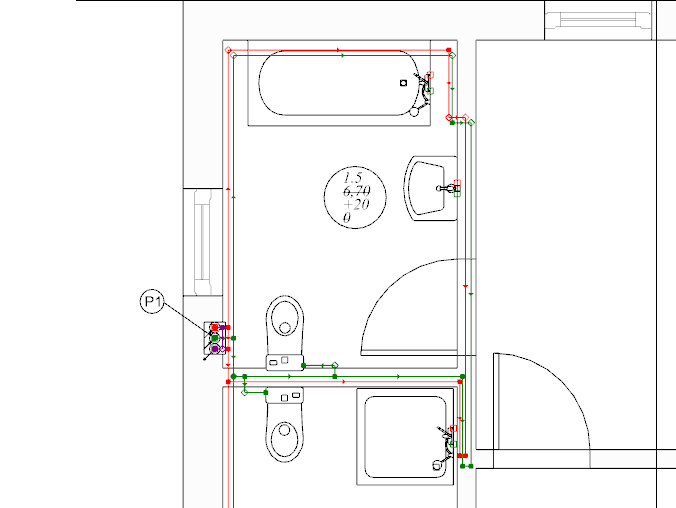

   پرونده:Ring instalation.png

   1. ساخت یک مدار.



3. با استفاده از موس ناحیه لوله ها و وسایل مصرفی را انتخاب کرده و متصل کنید به وسیله: اتصال خودکار واحدهای نهایی در سیستم زانو سه راه .
   مشاهده ویدیو

4. اگر مورد نیاز است، جهات و مختصات لوله ها را برای عدم برخورد با در ها و ورودی ها تنظیم کنید. برای این کار قسمتی مجزا برای لوله های گذر کننده از ورودی تعریف کنید.
   لازم است مختصات جدید را به آن بدهید. درستی مختصات جدید را در نمای 3 بعدی کنترل کنید.نمای 3 بعدی

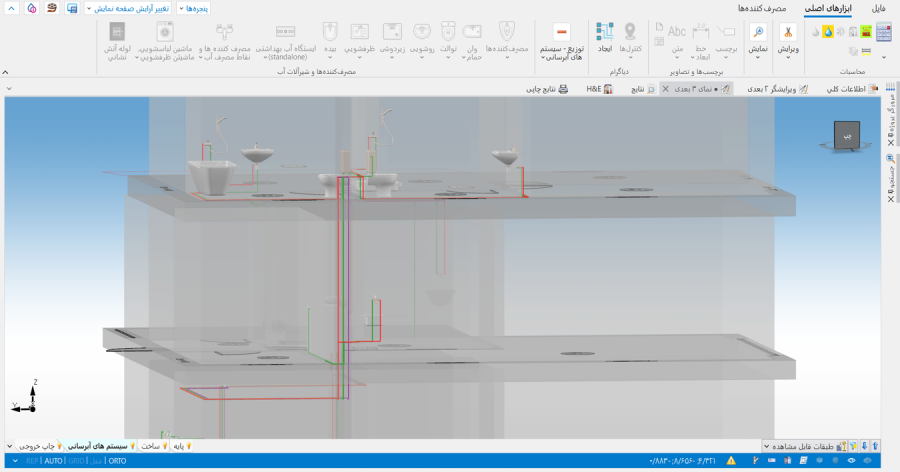

   پرونده:IR 900px-Obejscie drzwi 12.11 end.png

   2. حذف بازشو در



   مشاهده ویدیو
5. صحت سنجی کنید که آیا مدار بازگشت آب گرم، در طبقه درست بسته شده باشد.

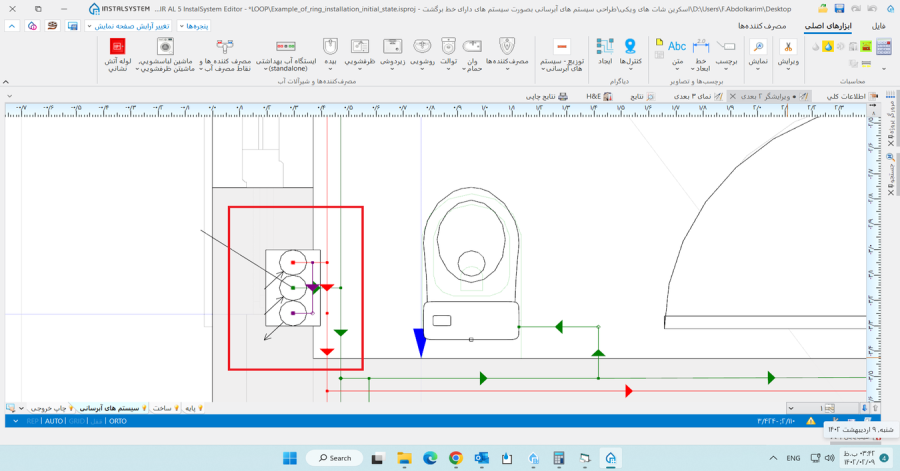

   پرونده:IR 900px-Zamknięcie cyrkulacji.png

   3. بستن مدار گرمایشی در طبقه اول




سنجش درستی نصب اتصالات

1. درستی و متصل بودن همه اتصالات را کنترل کنید با استفاده از تابع بررسی اتصالات(کلید میانبر: Shift + F2).
2. درستی اتصالات و برخوردهای احتمالی را دوباره کنترل کنید در نمای 3 بعدی.
   For more information, see: Verification of the correctness of installation structure


محاسبات و عیب یابی

1. اجرا کنید سیستم‌های آبرسانی با کلیک کردن روی پرونده:Tap-water-Calculator.png واقع شده در محاسبات قسمتی از نوار ابزار.
2. نتایج محاسبات را کنترل کنید:

For more information, see: نتایج و ایراد یابی
