طراحی سیستم های آبرسانی
| Product | InstalSystem 5 |
| Type of article | DESIGNING LESSON |
| Source for translation | 2022-02-23 |
محدوده درس
این مقاله شیوه طراحی یک سیستم آبرسانی داخلی را توضیح می دهد. (آب سرد، گرم و برگشت آب گرم). مثال آماده شده مربوط به یک پروژه آپارتمانی سه طبقه همراه با زیر زمین است.
ماژول ها و ساختار نرم افزار
- InstalSystem 5 در ماژول زیر:
- سیستم‌های آب لوله کشی
وبینارها
می‌توانید فیلم وبینار مربوط به مفاهیم این درس را در قسمت زیر مشاهده کنید:
این وبینار شامل مفاهیم عنوان شده در این درسنامه است؛ اما عینا کپی یا فیلم ضبط شده آن نیست.
گام نخست
پروژه شامل همه اطلاعات پیش فرض فایل الگو است. ساختار ساختمان بر اساس یک نقشه وارد شده از یک فایل اتوکد گسترش پیدا کرده است.
گام‌های اجرایی
باز کردن فایل پروژه
- یک پروژه جدید باز کنید.
For more information, see: مدیریت پروژه ها - فایل الگو مورد نظر را وارد کنید. (انتخابی)
For more information, see: فایل الگو - (یا در روشی دیگر) یک فایل موجود با ساختار ساختمان آماده را باز کنید. اگر این فایل با پیشفرض های متفاوتی آماده شده است. می توانید داده‌های عمومی و تنظیمات را از یک فایل الگو وارد کنید.
For more information, see: فایل الگو
تعریف کاتالوگ ها و داده های عمومی
تصحیح داده های عمومی ضرورتی ندارد اگر کار را با یک فایل الگو مختص به همان حیطه پروژه آغاز کنید. تصحیح لازم است اگر کار را با یک پروژه گسترش یافته آغاز کنیم که دارای ماژول آبرسانی نباشد.
| Project files
|
Initial state, isproj Hot and cold water supply and hot water circulation installation, isproj |
| Designed with | InstalSystem 5 Rev. 15.3 |
| Required modules | ماژول پایه سیستم‌های آب لوله کشی |
| Project range | Water supply installation |
| Used catalogues |
Steel pipes, medium, DIN 2440 |
| Type of building | residential building with basement 3-storey |
| Building structure | Base drawing all storeys, dwg |
| Drawings range | Plan view |
| Prepared by |  www.instalsoft.com |
| Legal disclaimer | The whole file or parts of the project may be copied |
| Calculation results | Full printout, pdf Bill components, pdf |
| Drawing results | all storeys, pdf Basement, pdf Ground floor, pdf Attic floor, pdf |
- محدوده پروژهحیطه پروژه را تعیین کنید: سیستم‌های آبرسانی.
- كاتالوگ‌هاکاتالوگ های مورد نیاز خود را، با توجه به لیست ارایه شده در جدول پروژه، در حوزه های زیر انتخاب کنید:
- لوله و اتصالات،
- عایق،
- شیرآلات و نقاط مصرف کننده آب
- سیستم‌های آبرسانی:
- گزینه‌ها و استانداردهاي محاسبه:
- استاندارد محاسبهروش صحیح مورد نظر خود را برای تعیین جریان انتخاب کنید,
- منبع ها
- نوع ساختمان و پيش فرض:
- دمای پیش فرض آب سرد
- دمای پیش فرض آب گرم
- سیستم توزیع
- انواع و داده‌های پیش فرض
- انواع لوله‌های پیش فرض: اجراي لوله آب سرد
- انواع لوله‌های پیش فرض: لوله‌های آب گرم و گردش
- انواع شیرهای پیش فرض
- انواع پیش فرض اتصالات و کلکتورها
- گزينه‌هاي سايززني لوله‌ها
- انواع و داده‌های پیش فرض
- مصرف کننده ها و نقاط مصرف آب
- Domyślne przybory sanitarne i domyślne dla nich punkty czerpalne
- سیستم‌های اتصال پیش فرض
- سیستم اتصال نقاط خروجی آب با توجه به سیستم لوله کشی اعمال شده:
- گزینه‌ها و استانداردهاي محاسبه:
ویرایش تاسیسات بهداشتی
وارد کردن تجهیزات و ویرایش های گرافیکی را با روشن نگه داشتن مود AUTO

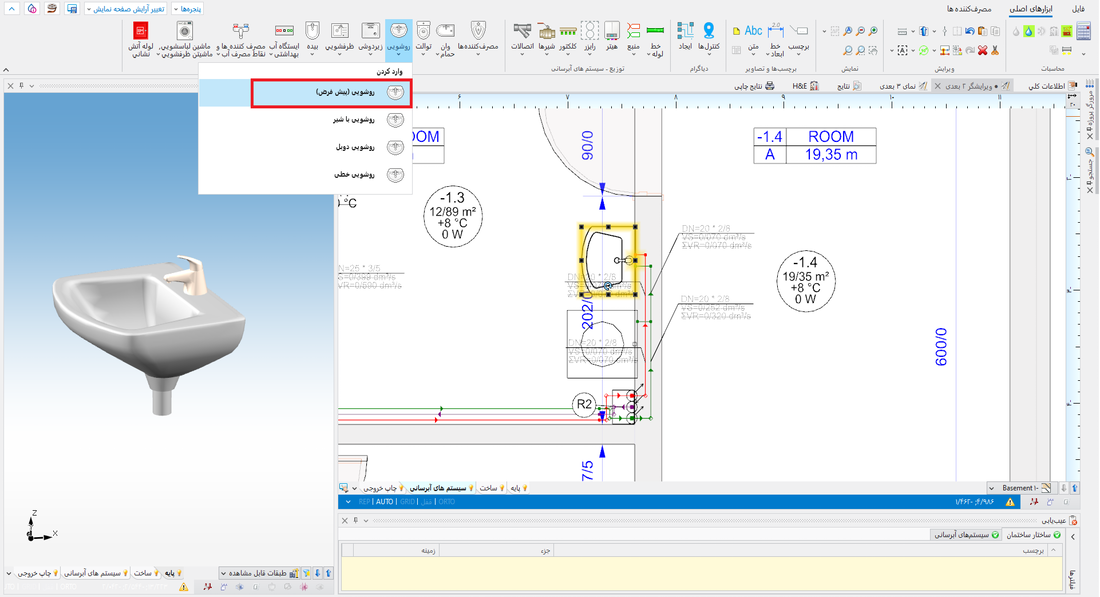

مصرف‌کننده‌ها و شیرآلات آب
- حیطه ویرایش را انتخاب کنید: Water main .
- شیرآلات و وسایل مصرفی را در جای مناسب وارد کنید:

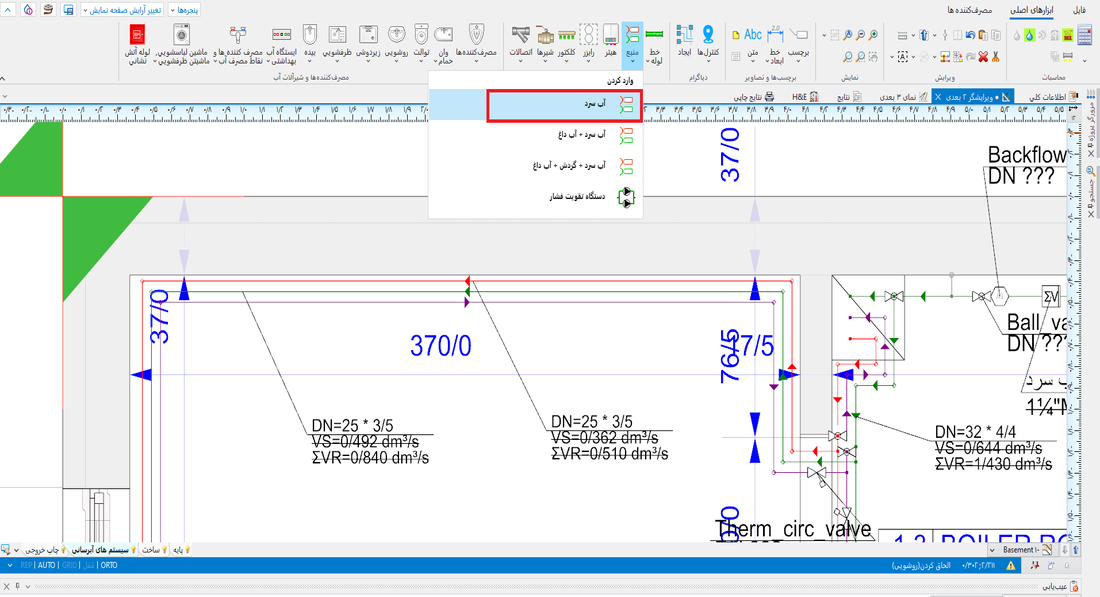

منبع
- وارد کنید منبع و ویرایش کنید در حیطه:
- اتصالات
- نمایش گرافیکی

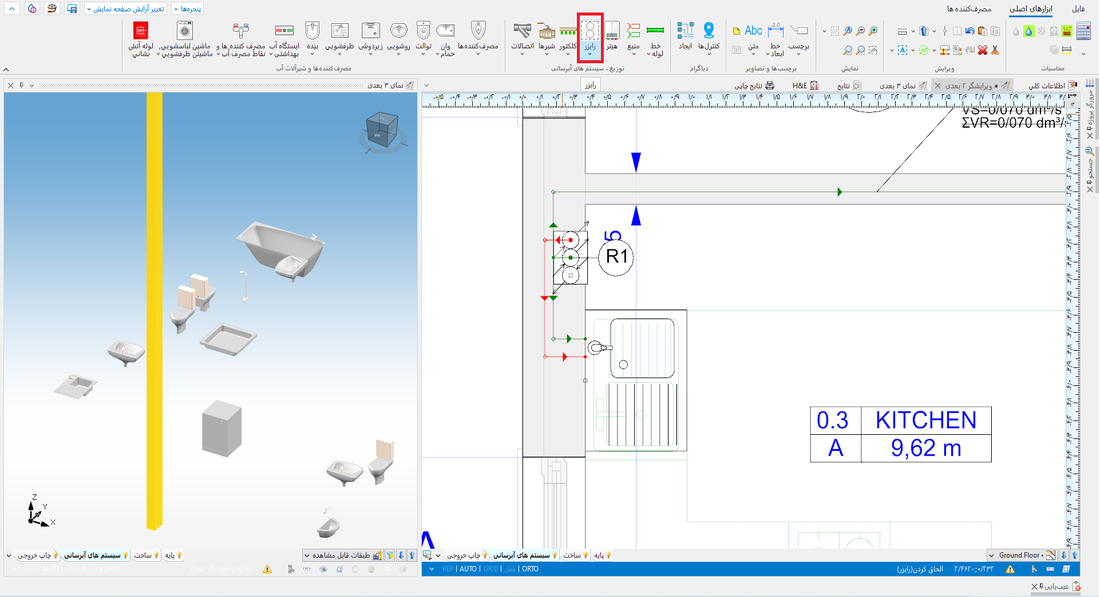

رايزر
- وارد کنید رايزر و ویرایش کنید در حیطه:
- نماد
- اتصالات

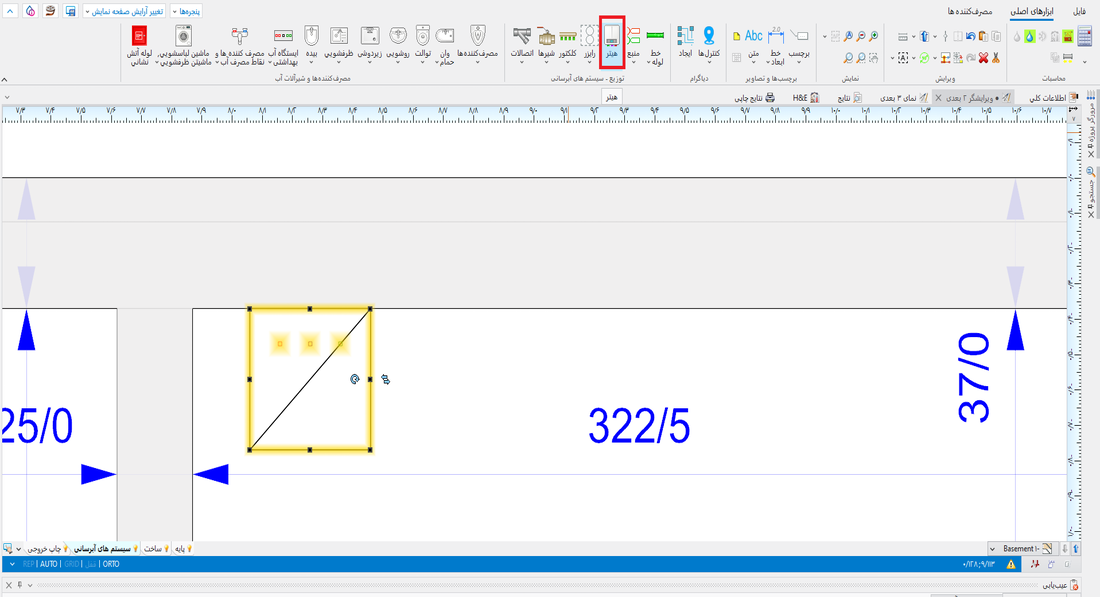

هيتر
- وارد کنید هيتر و ویرایش کنید در حیطه:
- نماد
- نوع گرمكن آب
- اتصال برگشت آب گرم
سیستم توزیع
المان های وارد شده را با لوله های تغذیه متفاوت و با فاصله درست به یکدیگر متصل کنید. استفاده کنید از : AUTO و ORTO

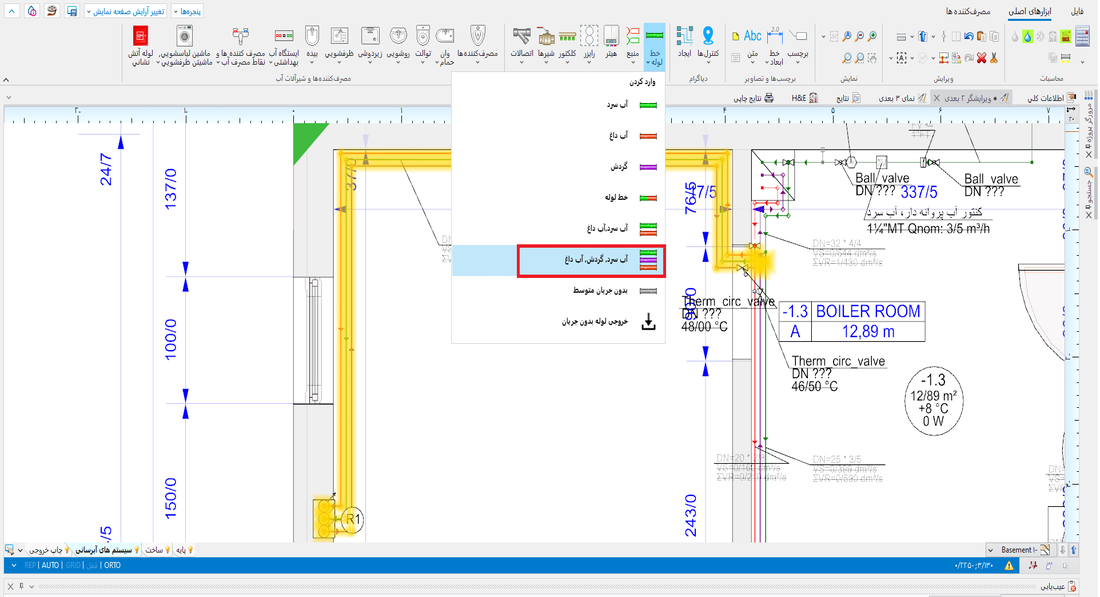

لوله گردش (یا بازگشت آب گرم) باید از یک لوله آب گرم به ورودی برگشت آب گرم منابع متصل شود.
خروجی ها (مصرف کنندگان) را به سیستم توزیع آب متصل کنید با استفاده از عملگر بطور اتوماتيك واحد هاي ترمينال را متصل مي نمايد

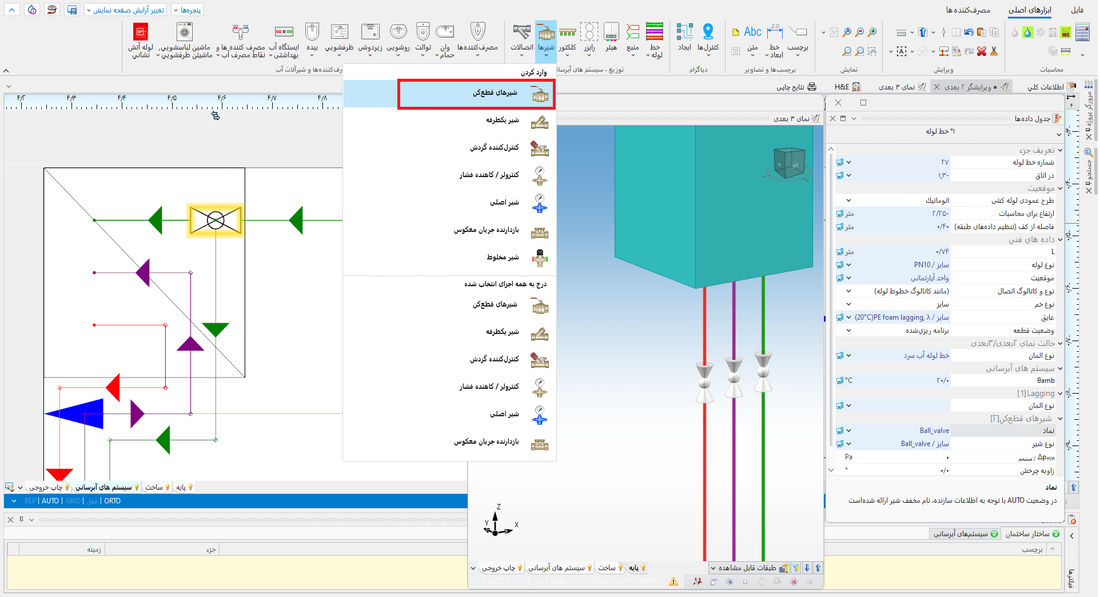

شيرها
- وارد کنید شیرهای یکطرفه، قطع کن و توپی, محافظ جریان برگشتی, کنترل‌کننده گردش , كنترولر / كاهنده فشار.
شیرها ممکن است وارد شوند نمای 3 بعدی اگر نیاز است، به صورت عمودی در خطوط عمودی. علاوه بر آن، در حال تغییر زاویه چرخش در Tabeli danych,این ممکن است که شیرها را حول محور لوله چرخاند.

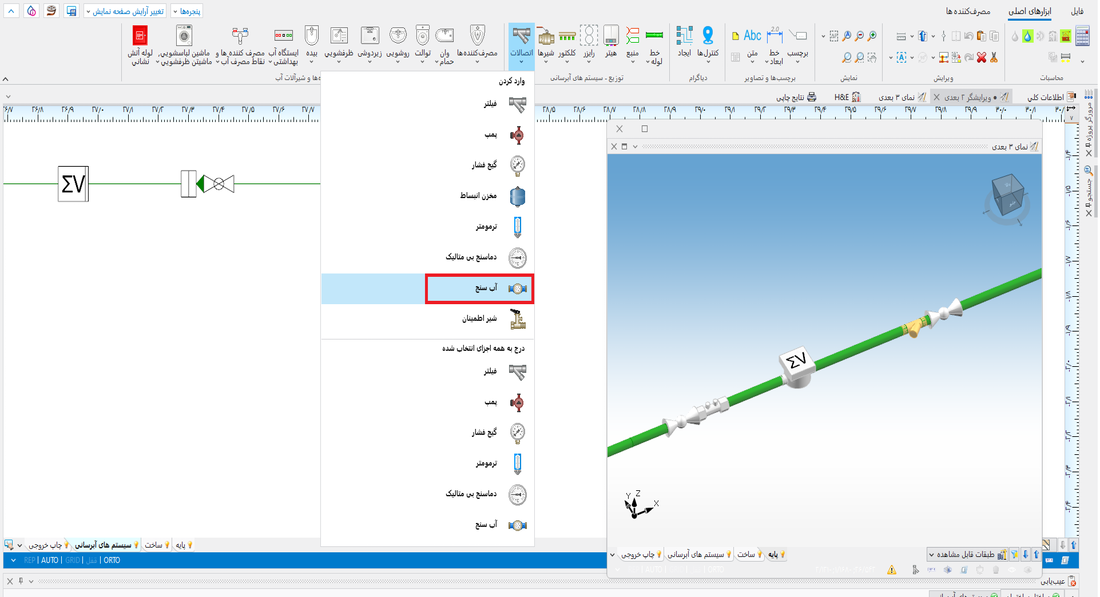

اتصالات
- وارد کنید فیلترها, کنتور آب.
اتصالات ممکن است انتقال پیداکنند به نمای 3 بعدی بصورت عمودی، در قسمت های عمودی، اگر مورد نیاز است. علاوه بر این، ممکن است زاویه چرخش در Tabeli danych, چرخاندن شیرها حول محور لوله ها ممکن است

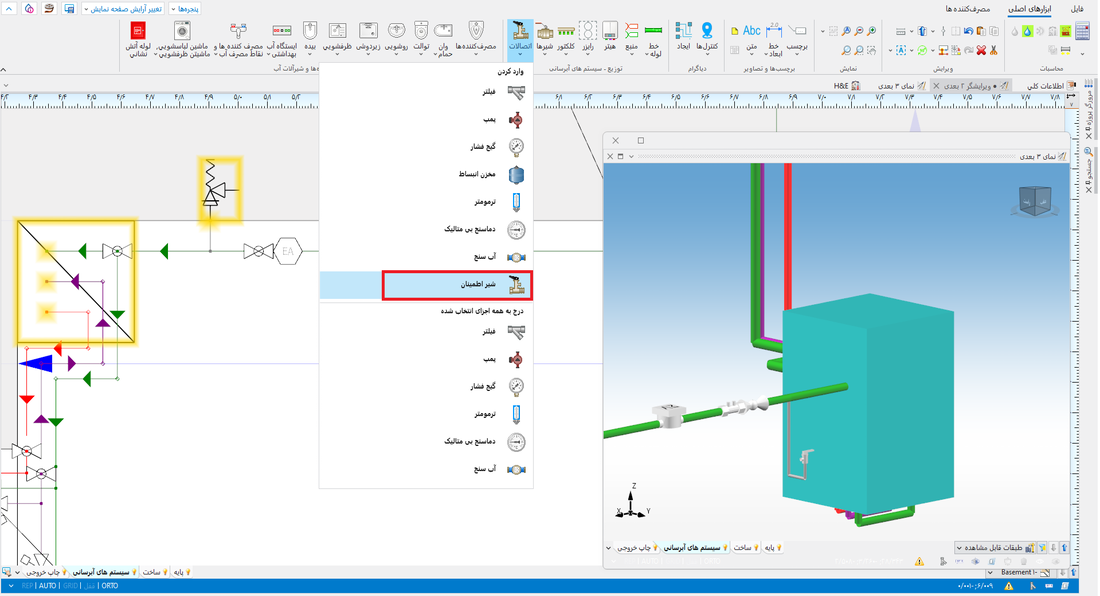

شير اطمينان
- وارد کنید شير اطمينان و متصل کنید آن را از طریق بدون جريان متوسط نوع لوله تغذیه

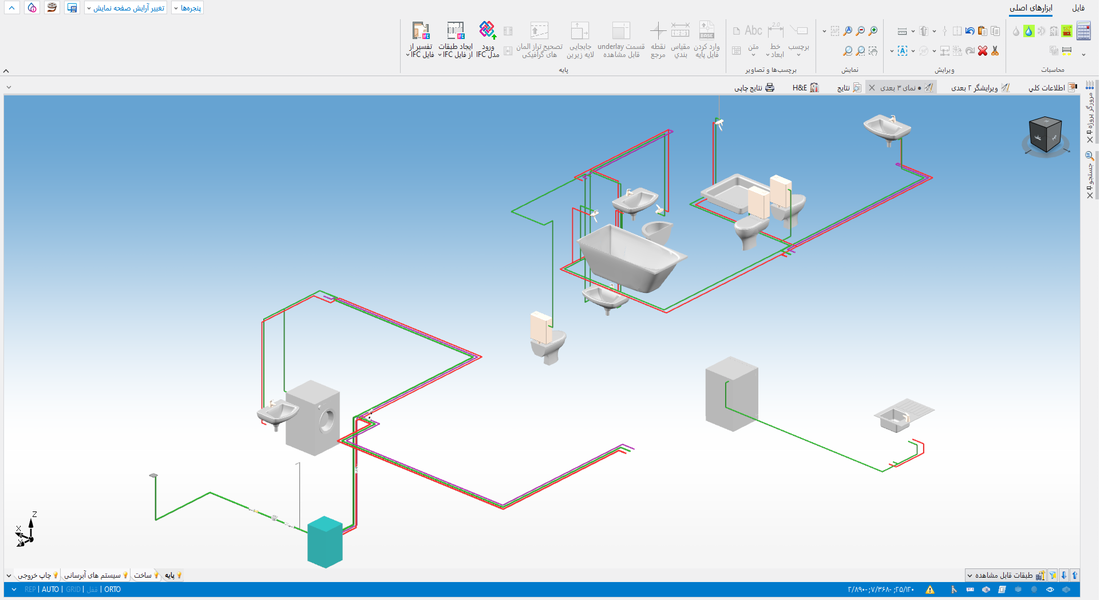

سنجش درستی ساختار تاسیسات نصب شده
- درستی ساختار و متصل بودن همه اتصالات را به این وسیله کنترل کنید بررسی اتصالات تابع (میانبر: Shift + F2).
- درستی ساختار نصب و متصل بودن همه اتصالات و همین طور برخوردهای احتمالی سیستم های تاسیساتی را کنترل کنید بوسیله نمای 3 بعدی.
For more information, see: سنجش درستی و متصل بودن اتصالات
ویرایش اطلاعات مربوط به المان های نصب شده
مصرف‌کننده‌ها و شیرآلات آب
- تصحیح کنید فاصله از کف, اگر ضروری است.
- تصحیح کنید نوع مصرف, اگر ضروری است.

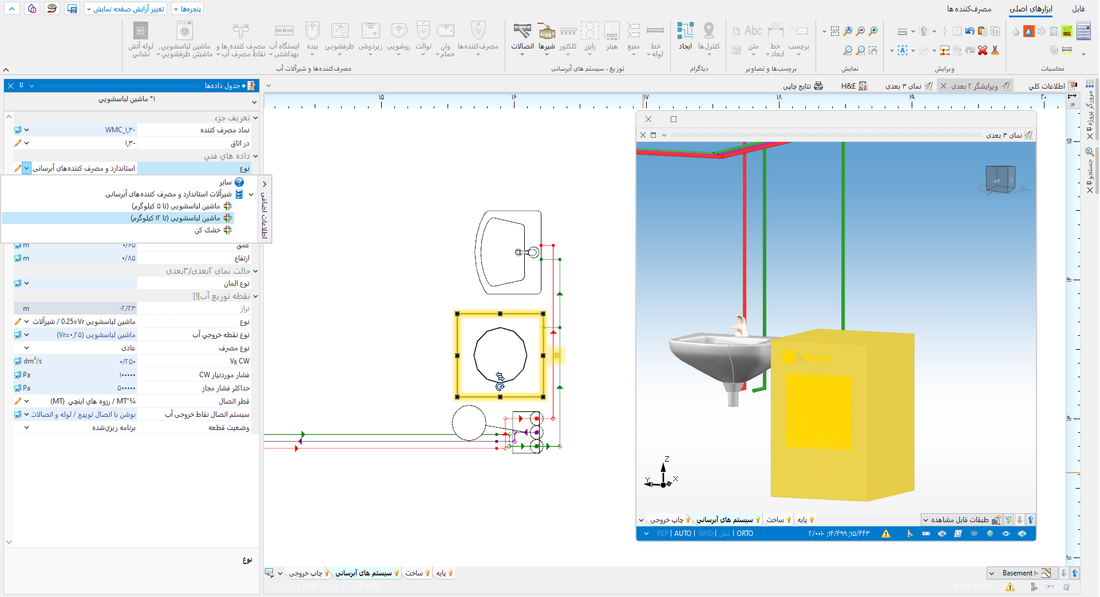

- تصحیح کنید / و کامل کنید سیستم اتصال نقاط خروجی آب
منبع
- تصحیح کنید ارتفاع منبع, اگر ضروری است.
- وارد کنید فشارموجود اگر فشار در دسترس در منبع سیستم آبرسانی در دسترس است.
هيتر
- تصحیح کنید فاصله از کف اگر ضروری است.
- کامل کنید نوع مقاومت هيدروليكي,
- کامل کنید افت فشار جريان منبع براي گردش

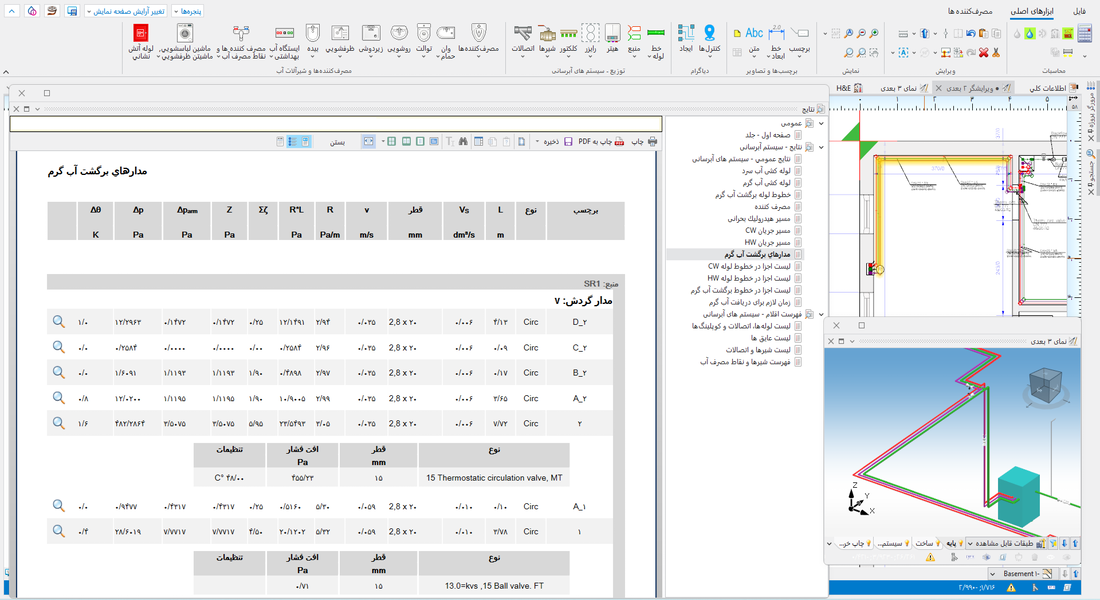

محاسبات و عیب یابی
- اجرا کنید سیستم‌های آبرسانی محاسبات را با کلیک رو آیکون

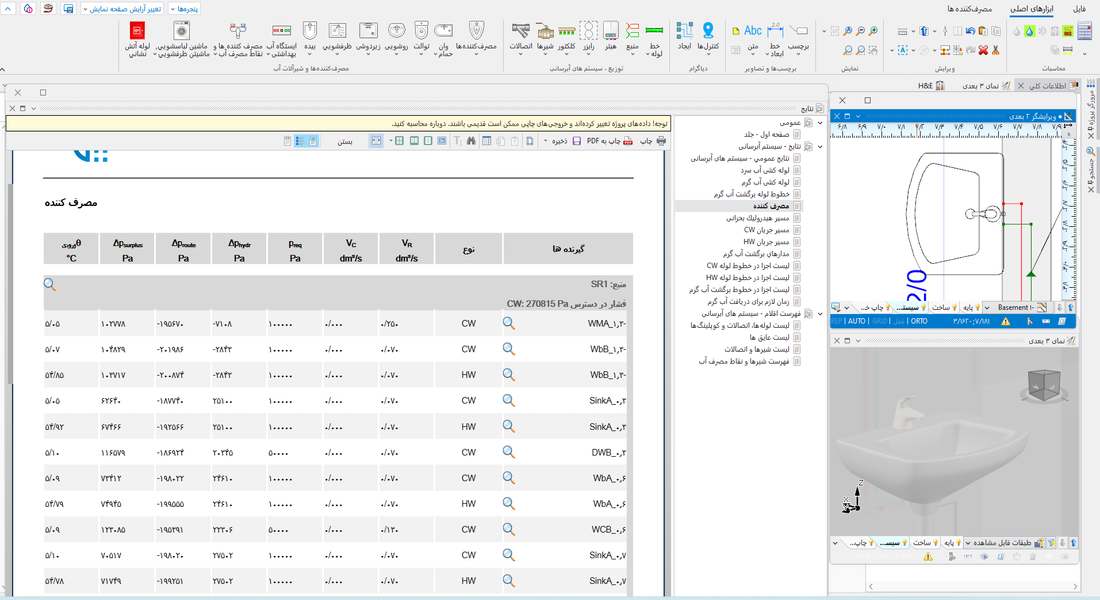

واقع شده در قسمت محاسبات روی نوار ابزار. - نتایج محاسبات را ببینید. به طور خاص
- فشار آب انتخاب شده و فشار در دسترس در لوازم بهداشتی.
- محاسبات مدارات برگشت آب گرم و بالانس بودن آن ها
- محاسبات مربوط به فشار پمپ برگشت آب گرم و همچنین محاسبات مربوط به لوازم فشار شکن.
- فشار آب انتخاب شده و فشار در دسترس در لوازم بهداشتی.
For more information, see: محاسبات و ایرادیابی
آماده کردن نقشه ها برای چاپ و خروجی گرفتن
For more information, see: آماده کردن نقشه ها برای چاپ و خروجی گرفتن
