BIM - خروجی گرفتن از اطلاعات ساختار سازه و تاسیسات از فایل پروژه به مدل های IFC

Product	InstalSystem 5
Type of article	FUNCTION AND TOOL
Source for translation	2022-04-19

تعریف

خروجی BIM گرفتن از InstalSystem 5 بر اساس فرمت IFC4 است و مدل خروجی گرفته شده را می توان در سایر نرم افزارها مثل Allplan، ArchiCAD,BricsCAD, DDS-CAD, Revit,... بیشتر ویرایش کرد یا تغییر داد. خروجی مبتنی بر مدل 3 بعدی است و روش "خروجی دید مرجع IFC " تعریف شده توسط buildingSMART را دنبال می کند.
InstalSystem 5 اجازه خروجی گرفتن در فرمت های مختلف IFC را در حوزه های سیستم‌های گرمایشی, سیستم‌های سرمایشی, سیستم‌های آبرسانی و سازه ساختمان را به کاربر می دهد. خروجی گرفتن به فرمت های IFC، با توجه به فرآیند BIM می تواند بصورت تکراری و مستمر انجام گیرد. نیازی به محاسبات مجدد فایل برای گرفتن خروجی IFC نیست. اما اطلاعات اجزا ممکن است کامل نباشد. این روش این امکان را می دهد تا پروسه طراحی را برای مدل های بزرگ، برای تمرکز بر روی قسمتی از طرح، پردازش فایل های کوچک با راندمان بالاتر بین تیم های مختلف در پروسه BIM و برای به اشتراک گذاشتن سریع اطلاعات برای یک مرحله مشخص کار سریع تر کرد. در زمان خروجی گرفتن، کاربر می تواند معین کند از کدام اجزای پروژه، باید خروجی تهیه شود و چند مدل IFC در نهایت مد نظر است.

وبینارها

می‌توانید فیلم وبینار مربوط به عملکرد شرح داده شده در این مقاله را در قسمت زیر مشاهده کنید:

موقعیت قرار گرفتن در نرم افزار

• آیکون صدور فایل IFC در ویرایشگر 2 بعدی و نمای 3 بعدی پنجره ابزارهای اصلی در نوار ابزار چاپ و ارسال زمانی که چاپ خروجی در ویرایشگر فعال باشد، در دسترس است.

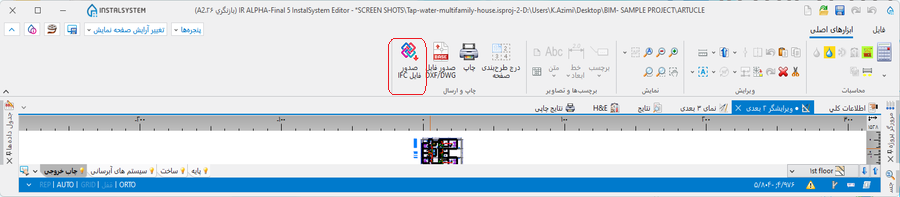

  1. صدور فایل IFC




مثال هایی از نحوه کاربرد

خروجی گرفتن بصورت یک فایل IFC

در صدور فایل IFC این امکان وجود دارد که اجزای مورد نظر را برای خروجی IFC، انتخاب کرد، یا از حالت انتخاب شده خارج کرد. این کار برای است که محدوده اجزا لازم برای خروجی گرفتن انتخاب شود، اطلاعات پایه برای مدل های IFC استخراج شده، روشن شود. صفحات کاری که باید از آن ها خروجی تهیه کرد مشخص شود و در نهایت معلوم شود، چه تعدادی فایل IFC باید استخراج شود.
صدور فایل IFC,بنا بر نیازهای پروژه، می تواند در هر زمان و مرحله ای انجام شود. نیازی به محاسبه فایل قبل از خروجی گرفتن نیست، وقتی که عملیات خروجی گرفتن آغاز شود، پنجره ای نمایش داده می شود که در آن، مهم ترین پارامترهای این عملیات باید معین شود.

• صفحه كار - در لیست، همه صفحات کاری در دسترس (طبقات) نمایش داده می شود، که می توان آنها را به طور دلخواه انتخاب کرد و یا از حالت انتخاب شده خارج ساخت، بسته به نیاز و مراحل طراحی در پروسه BIM.
• فایل خروجی –در لیست، تعداد، نام و مکان ذخیره سازی فایل های IFC4 ارایه شده است. از پیکان‌ها می‌توان برای ساختن فایل های بیشتر استفاده کرد. یک صفحه کاری را می توان بصورت یک فایل جداگانه خروجی گرفت و یا متعلق باشد به فایلی که در آن چندین صفحه کاری وجود دارد.
• ذخیره در تنظیمات برنامه تیک زدن این گزینه در صدور فایل IFC باعث می شود که این تنظیمات، بار دیگر، وقتی این پنجره باز شود، فراخوانی شوند.




خروجی گرفتن از برچسب ها در فایل IFC

• تیک زدن خروجی گرفتن از برچسب‌ها به فایل IFC باعث می‌شود از برچسب های اجزای ساختمانی/تاسیساتی همراه فایل IFC به عنوان اجزای گرافیکی ifcAnnotation خروجی گرفته شود.این یک راه برای ساختن فایل IFC همراه با اطلاعات اضافه،‌ در فرم برچسب ها و اطلاعات ذخیره شده در آن است. برچسب ها، اگر نیاز باشد، می توانند به هر جزیی اختصاص یابند. این برچسب ها بعد از آن می‌توانند در پروسه BIM وبا استفاده از نرم افزارهای دیگر، پاک، ویرایش، پنهان و یا ویرایش شوند. اگر محتویات و اعداد موجود در برچسب ها، بزرگ باشند، اجزای ifcAnnotation می توانند بطور قابل توجهی حجم فایل IFC و زمان لازم برای خروجی گرفتن را افزایش دهند.

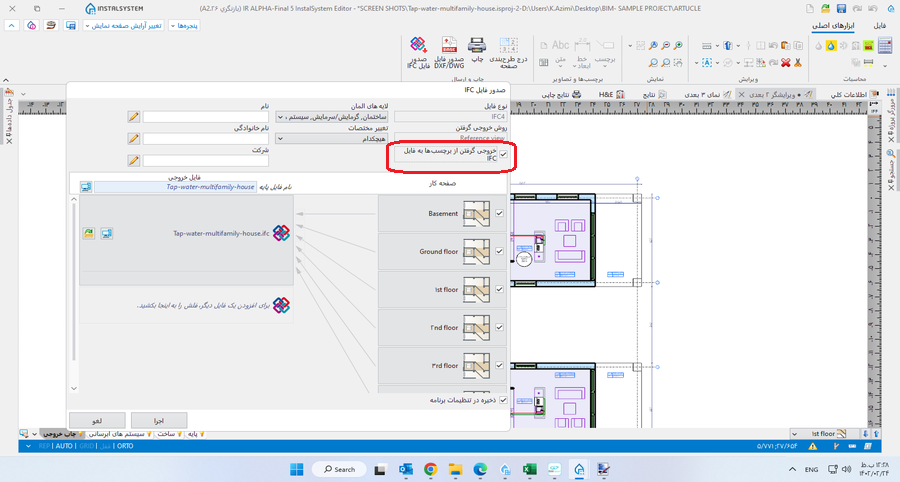

  2. خروجی گرفتن از برچسب‌ها به فایل IFC




انتخاب لایه های اجزا برای خروجی گرفتن

• InstalSystem 5 به شما اجازه می دهد تا کنترل کاملی روی محدوده اجزایی که می خواهید با فرمت IFC از آن‌ها خروجی تهیه کنید، داشته باشید. لایه‌های المان در حوزه لیست لایه های المان ها، اجزایی که برای خروجی گرفتن در دسترس هستند، به حوزه های مرتبط ارجاع داده شده اند و نمایش داده می شوند.
  مکانیزم انتخاب اجزا/حیطه ها، اجزا متعلق به بیش از یک حیطه را مشخص و نمایان می کند. به عنوان مثال، انتخاب حیطه سیستم های آبرسانی واحدهای مصرف کننده که متعلق به حیطه فاضلاب نیز هستند را به حالت مشخص شده در می آورد، حتی اگر طرح به شکلی باشد که حیطه فاضلاب را در بر نگیرد. در هر حال، امکان انتخاب اجزایی که در حوزه توافقنامه فعلی نرم افزار نیستند، برای خروجی گرفتن به IFC4 ، وجود ندارد. جز به آن شکلی که در بالا توضیح داده شد.

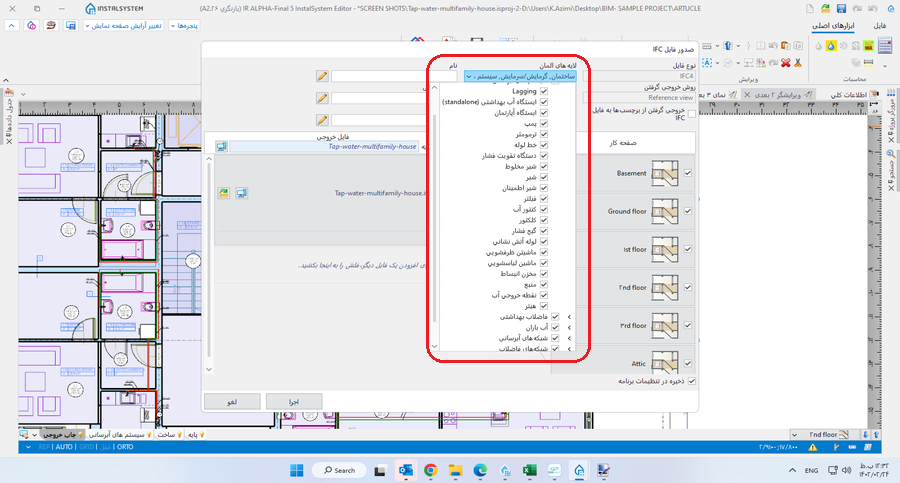

  3. Selecting objects for export to an IFC model




خروجی گرفتن از اطلاعات طراح و کمپانی

• همراستا با اجزای انتخاب شده، اطلاعات حوزه های نام و شركت قابل دسترس در اطلاعات كلي درون طراح به طور اتوماتیک در طول خروجی گرفتن، تولید خواهد شد. بعد از تغییر آیکون به حالت مداد،‌اطلاعات مورد نظر برای خروجی گرفتن می تواند تغییر کند و یا پاک شود. اطلاعات لازم به ترتیب در فیلد " IfcPerson " و یا " IfcOrganization " خواهد آمد.

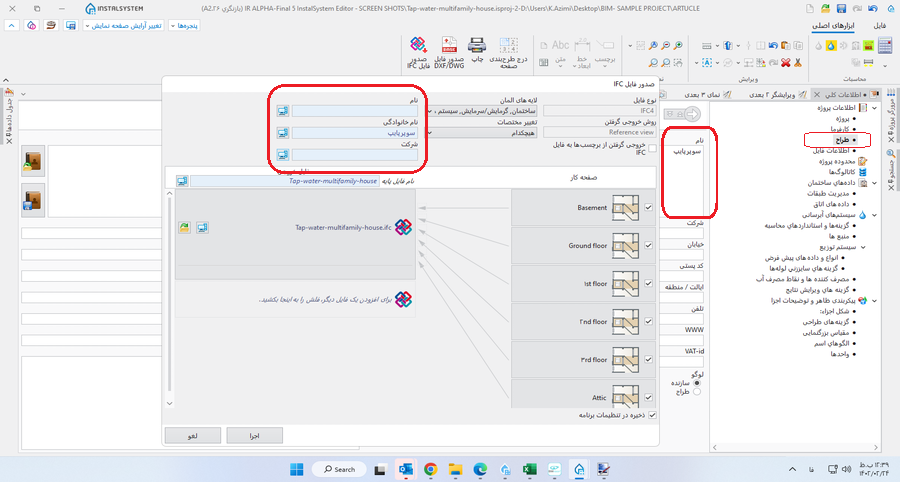

  4. طراح در صدور فایل IFC




پارامترهای اجزا برای خروجی گرفتن بصورت مدل IFC

تمام اجزایی که از طریق InstalSystem 5 از آنها خروجی تهیه شده است، پارامترهای کامل زیر را علاوه بر نمایش ابعاد هندسی دارا هستند. (مشابه مدل 3 بعدی):

• نشانگر یکتای GUID,
• ifcEntity نمایش کامل و درست نام جز،‌ نشان داده شده توسط نرم افزارهای دیگر, در هماهنگی با تعاریف BuildingSmart (بعنوان مثال ifcPipeSegment در فایل IFC خارج شده، نمایانگر این جز است: خط لوله),
• نام حیطه یا زمینه ، شامل جز استفاده شده در InstalSystem 5 همراه با مقدار آن نماد (بعنوان مثال كلكتور دوبل آپارتمان: 1),
• توصیف زمینه – شامل توصیف با دیتیل ریز از جز تا بطور یکتا اجزا را توصیف کنند. (به عنوان مثال جزء دارای این توصیف است: : PV11_300 1600 mm (NEUTRAL RADIATORS); سايز: 300×1600×60),
• اجزای ساختمان, اتاق, خط لوله, رايزر, تغذيه لوله, مدار, كلكتور دوبل آپارتمان, شير (در حیطه های: سیستم‌های گرمایشی, سیستم‌های سرمایشی, سیستم‌های آبرسانی) خروجی مورد نیاز تهیه می شود، همراستای کد کاتالوگ مربوط به هر جزء, اگر همچین کد کاتالوگی در پروژه موجود باشد.
• خروجی مورد نیاز از تمام اجزا تهیه می شود، همراه با کد کاتالوگ مربوط به هر جزء. اگر همچین کد کاتالوگی در پروژه موجود باشد.

همانطور که InstalSystem 5 توسعه پیدا می کند، برنامه ریزی شده است که پارامترهای بیشتری برای خروجی گرفتن همراه اجزا نمایش داده شوند.

اطلاعات بیشتر

اجزایی که در خروجی نمی آیند

آن اجزایی در خروجی InstalSystem 5 به IFC نمی آیند، اجزایی هستند که در مدل 3 بعدی نمایش داده نمی شوند، بعنوان مثال:

• عايق روکش های عایق کننده برای لوله، روکش های عایق کننده برای کلکتورها، روکش های عایق کننده برای گروه پمپ ها، روکش عایق کننده برای اتصالات.
• اتصالات لوله - در حیطه های: سیستم‌های گرمایشی, سیستم‌های سرمایشی, سیستم‌های آبرسانی.
  توجه : اتصالات درون سیستم‌های فاضلابی فقط زمانی از آن ها خروجی تهیه می‌شود که در اطلاعات كلي , گزینه‌های طراحی, نمایش اتصالات فاضلاب (BETA) در نمای 3 بعدی حوزه واقع گرایانه تیک خورده باشد.

آنالیز بیشتر مدل های خارج شده از InstalSystem 5

مدل های تهیه شده در InstalSystem 5 می توانند در تبادل داده از طریق پلتفرم های متفاوت، مورد استفاده در تبادل داده و اطلاعات بین مدل های تهیه شده در InstalSystem 5 می توانند در تبادل داده از طریق پلتفرم های متفاوت، مورد استفاده در تبادل داده و اطلاعات بین اعضای شرکت کننده در CDE (common data environment) در پروسه طراحی مورد استفاده قرار بگیرند. مدل ها می توانند توسط نرم افزار دیگری مورد آنالیز و پروسس بیشتر قرار بگیرند، بعنوان مثال برای اهداف زیر:

• یافتن برخورد اجزا باید یکدیگر (Conflict detection)، و گزارش ایرادات در مدل BIM
• تلفیق چندین مدل در یک مدل,
• نمایش و گروه کردن داده ها در مدل‌های IFC,
• پشتیبانی برای ساخت axonometric projection از فایل IFC، خروجی بیشتر از مدل IFC به فرمت های اتوکد (به عنوان مثال استفاده از نرم افزار BricsCAD software),
• اضافه کردن کامنت (برای افزایش کیفیت جریان اطلاعات - BCF)‌ که به مدل IFC متصل هستند,
• اضافه کردن یا پاک کردن اجزای مستقل یا گروهی از اجزا,
• تبدیل اجزا به اجزای بومی یا Native components (بعنوان مثال در نرم افزار Revit بعد از استفاده از پلاگ این Open BIM این اجازه به شما داده می شود تا لوله های استخراج شده از InstalSystem 5 به Native components در Revit تبدیل شوند. در این صورت فمیلی های لوله ها می توانند به این اجزا اختصاص داده شوند و اتصالات و عایق ها به طرح اضافه شوند.
