ویرایشگر ساختار کف مناطق گرمایش/سرمایش

Product	InstalSystem 5
Type of article	FUNCTION AND TOOL
Source for translation	2020-04-04

تعریف

این مقاله امکان ویرایش داده‌های ساختاری، حرارتی و عملیاتی مناطق گرمایش/سرمایش و پارتیشن‌های سازه‌ای که برای آنها تعریف شده است را شرح می‌دهد.

وبینار

می‌توانید فیلم وبینار مربوط به عملکرد شرح داده شده در این مقاله را در قسمت زیر مشاهده کنید:

موقعیت قرارگیری در نرم افزار

ویرایشگر ساختار کف مناطق گرمایش/سرمایش در این موقعیت واقع شده است: در جدول داده‌ها پس از تیک زدن منطقه گرمایش / سرمایش و سپس چک کردن در لیست کشویی ساختار کف گرمایشی \ ايجاد ديوار حرارتی \ ساخت سقف گرمایش و سرمایش.

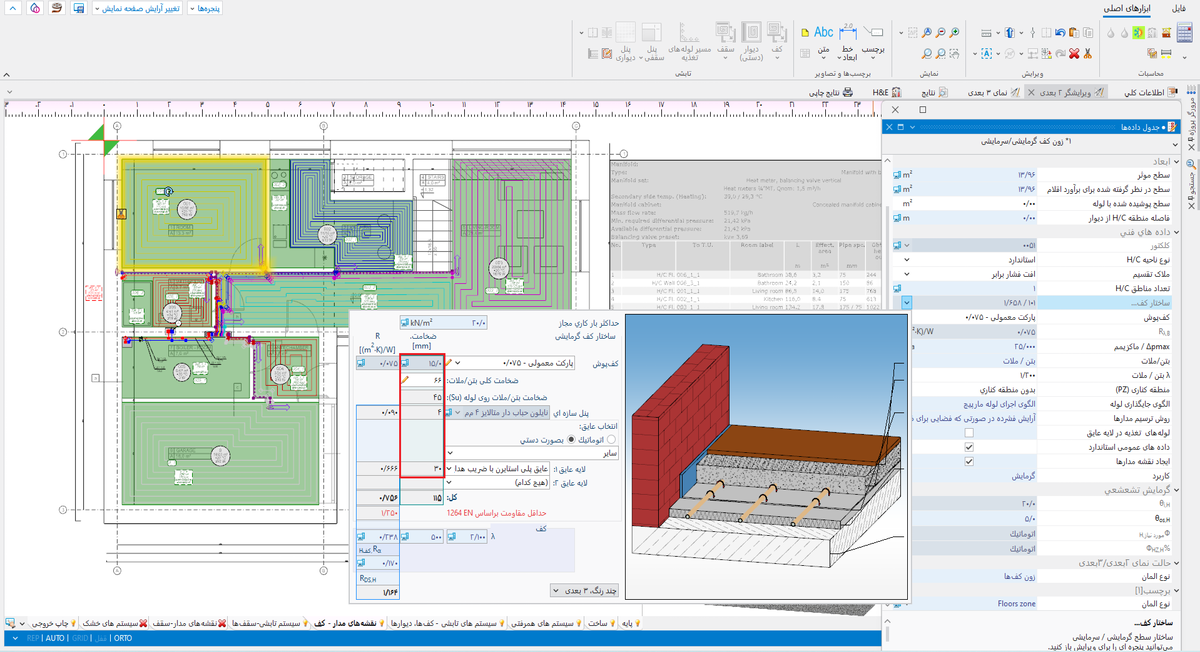

1. ساختار کف در منطقه گرمایش/سرمایش

مثال‌هایی از نحوه کاربرد

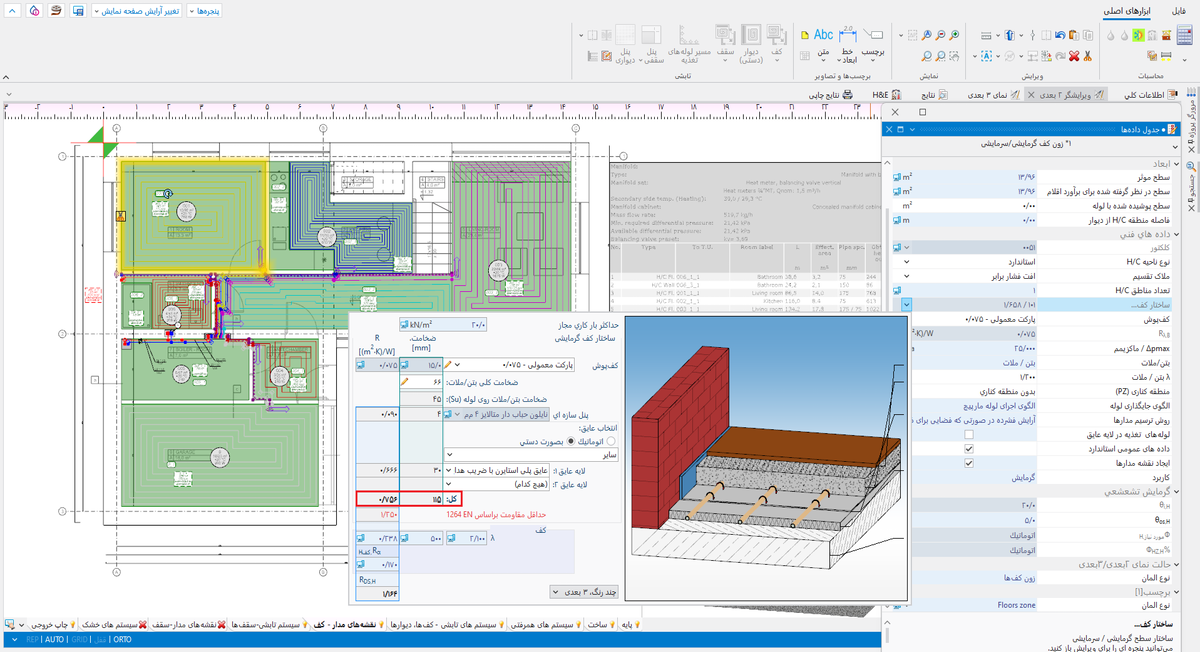

ارائه داده‌ها در ویرایشگر ساختار کف مناطق گرمایش/سرمایش

1. فیلد ساختار کف گرمایشی \ ايجاد ديوار حرارتی \ ساخت سقف گرمایش و سرمایش ، ضخامت کلی منطقه گرمایش / سرمایش و همچنین مقاومت حرارتی کل کف را نشان می‌دهد .

2. پس از فعال کردن ویرایشگر, کاربر به داده‌های خاصی دسترسی پیدا می‌کند که بر اساس آن مقادیر کلی محاسبه می‌شود:
   • ضخامت کلی لایه‌های ساختار کف در مناطق گرمایش/سرمایش.



     3. ضخامت لايه


   • مقاومت حرارتی لایه‌های خاص یک منطقه گرمایش/سرمایش مشخص، همراه با مقاومت حرارتی پارتیشن‌های ساختاری.



     4. مقاومت حرارتي لايه





     5. ضخامت کلی ساختار i مقاومت لايه ها



بعد از تغییر داده‌ها در پنجره ویرایشگر, لازم است که محاسبات پروژه را مجددا اجرا کنید تا تمامی مقادیر نیز آپدیت شوند.

ویرایش ساختار کف در مناطق گرمایش/سرمایش

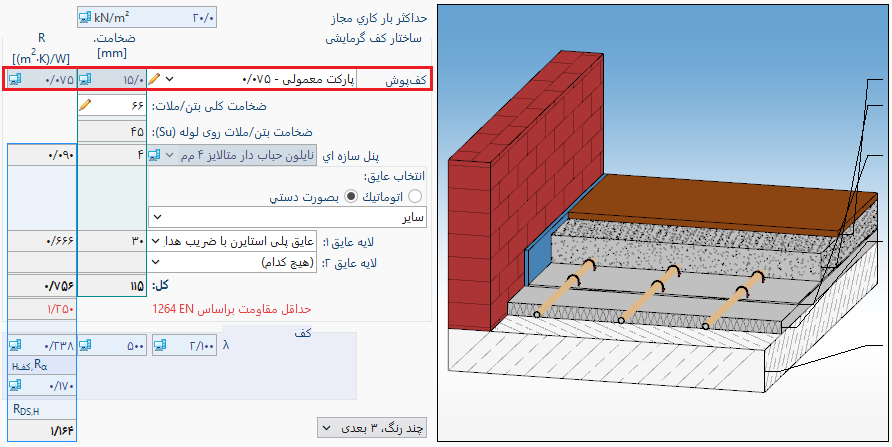

پوشش

6. پوشش

1. کفپوش پیش فرض را می‌توانید در قسمت داده های عمومی بر اساس نوع اتاق (کاربری اتاق) تعریف کنید.

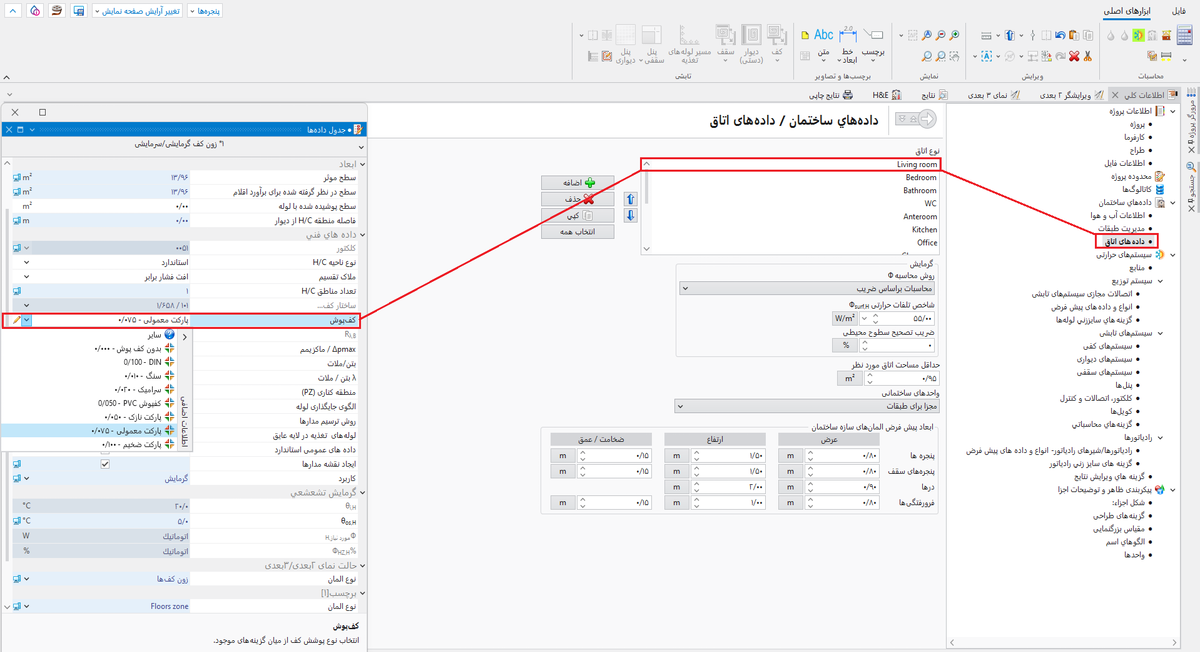

   7. کفپوش پیش فرض

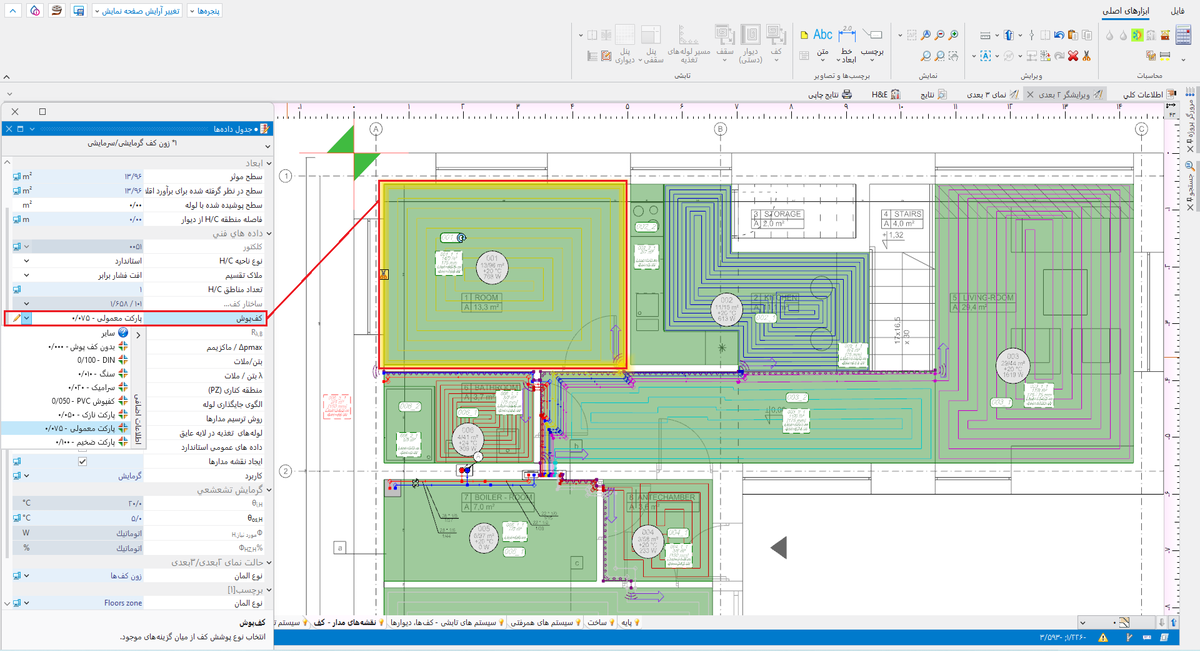

2. پوشش کف را می‌توانید برای هر منطقه گرمایش / سرمایش نیز تغییر دهید.

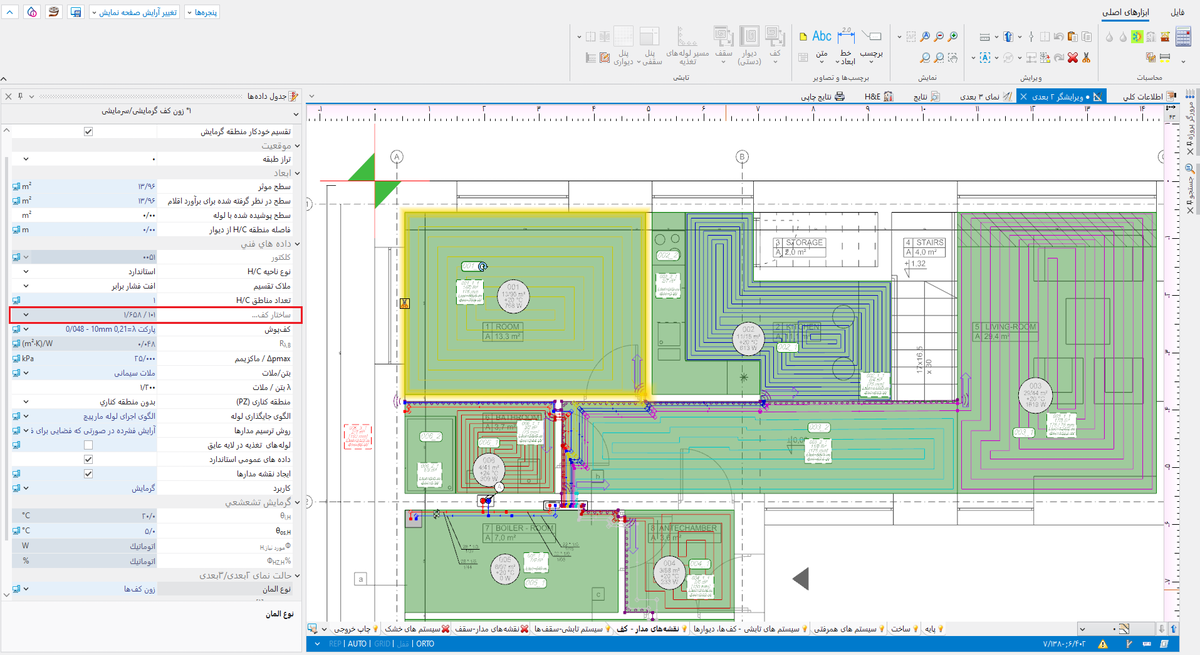

   8. پوشش




ضخامت کلی بتن/ملات

9. ضخامت کلی بتن/ملات

ضخامت کلی بتن/ملات, در صورت تنظیم خودکار , ممکن است بر اساس مقدار حداكثر بار كاري مجاز (), و در محدوده مجاز تعیین شده توسط تولیدکننده، تغییر کند. در واقع کاربر ممکن است در محدوده مجاز تعیین شده توسط تولیدکننده و نیز با در نظر گرفتن همه داده‌های دیگر سیستم، ضخامت را تغییر دهد.
ضخامت بتن/ملات روی لوله Su همیشه به طور خودکار توسط نرم افزار محاسبه می‌شود, و نمی‌توان آن را مستقیما به صورت دستی تغییر داد .

پنل سازه اي

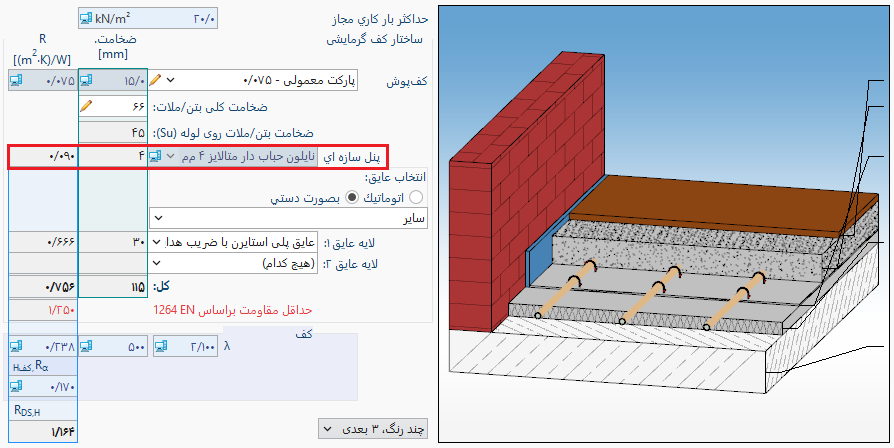

10. پنل سازه اي

کاربر ممکن است پنل سازه‌ای را تغییر دهد، اگر:

1. بیشتر از یک نوع پنل سازه‌ای برای یک روش بستن مشخص وجود داشته باشد.

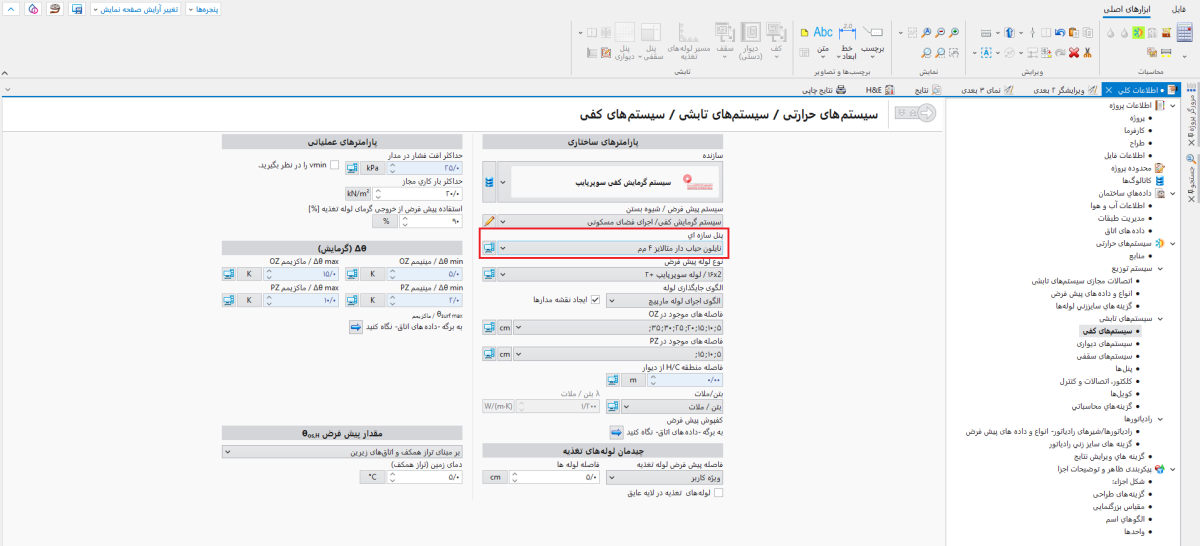

   11. پنل سازه اي - انتخاب داده های عمومی



2. در جدول داده‌ها مربوط به هر منطقه گرمایش / سرمایش, کاربر فیلد داده های عمومی استاندارد را تیک زده است - در غیر این صورت، این فیلد فقط در وضعیت خودکار و بدون امکان ویرایش در دسترس است.

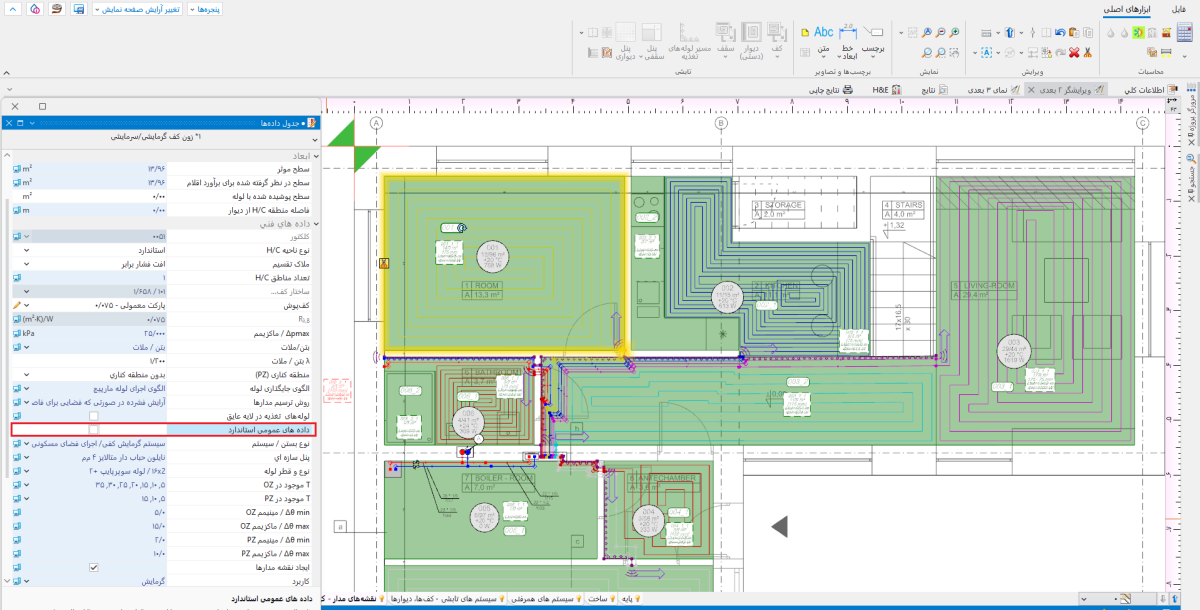

   12. پنل سازه اي - انتخاب در جدول داده‌ها




انتخاب عایق

13. انتخاب عایق

1. اتوماتيك
   نرم افزار، عملیات انتخاب عایق برای پنل سازه‌ای را با در نظر گرفتن حداقل مقاومت طبق استاندارد EN 1264: 1:2011 2:2013 3,4:2009 5:2008 و نیز با توجه به دماي سمت ديگر (فضای زیرین)، انجام می‌دهد.



   14. انتخاب عایق - Auto

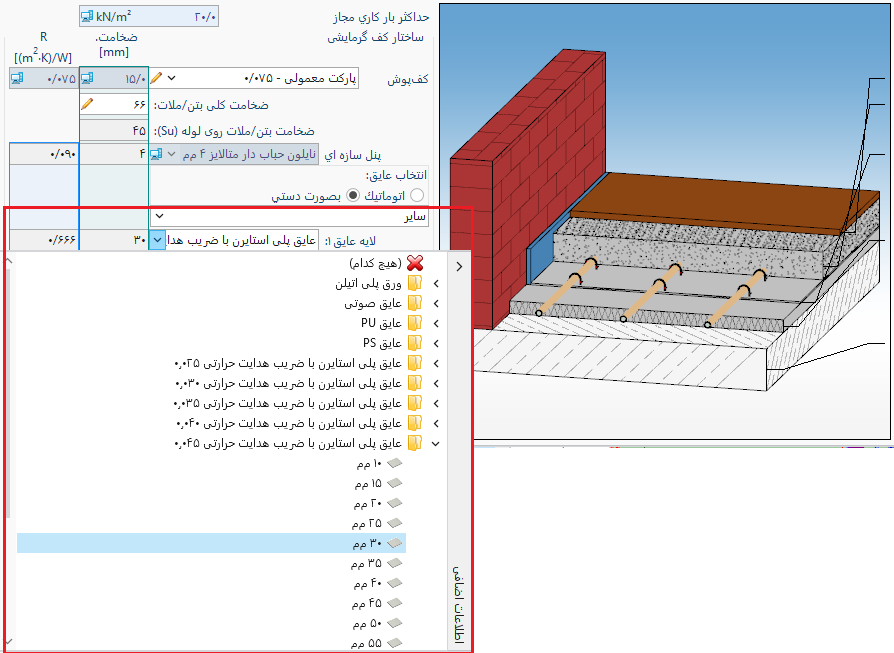

2. دستی
   می‌توان عملیات انتخاب عایق را از روی کاتالوگ انجام داد و یا اینکه لایه‌های عایق خاص مدنظر خود را (حداکثر 5 لایه) انتخاب و تعریف نمود.



   15. انتخاب عایق - دستی

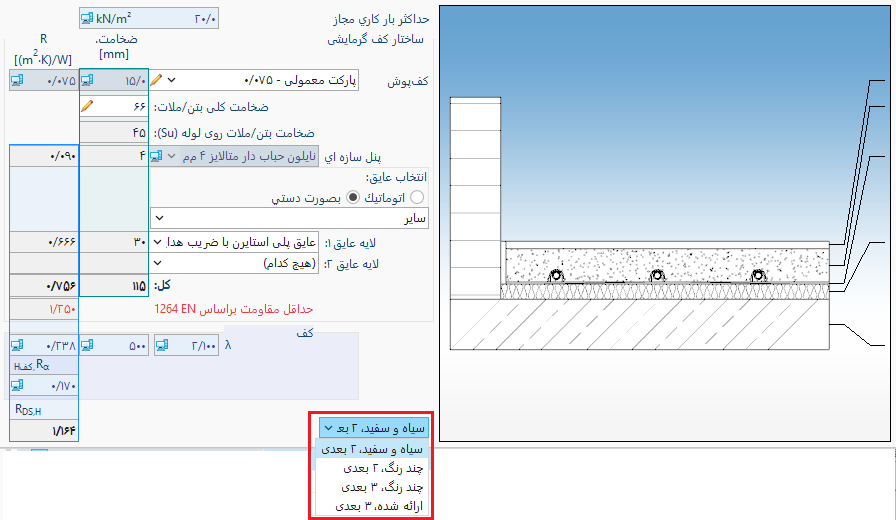

نقشه مقطع سازه

کاربر ممکن است نحوه ارائه نقشه مقطع سازه را تغییر دهد.

16. نقشه مقطع سازه

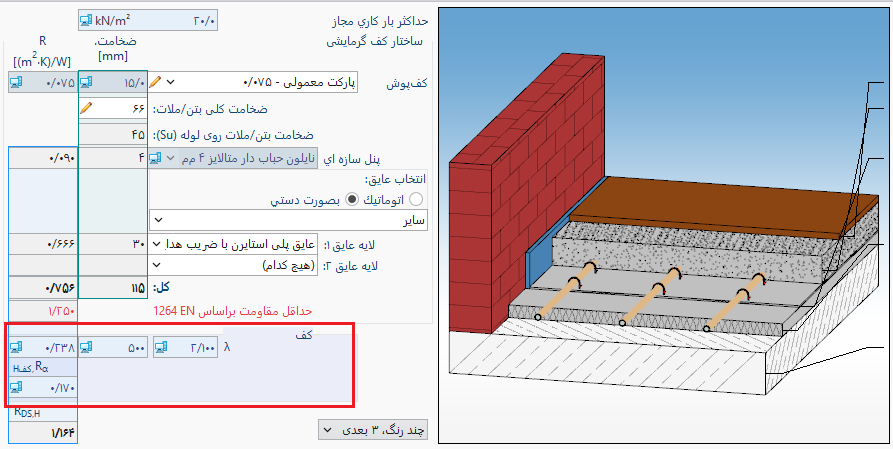

ویرایش داده‌های پارتیشن‌های سازه‌ای و گرمایشی

17. داده‌های پارتیشن‌های سازه‌ای و گرمایشی

1. این برنامه عناصری را از میان تعاريف جداره‌ها در محدوده محاسبات حرارتی ساختمان انتخاب نمی‌کند, و باید به صورت دستی اصلاح شود.

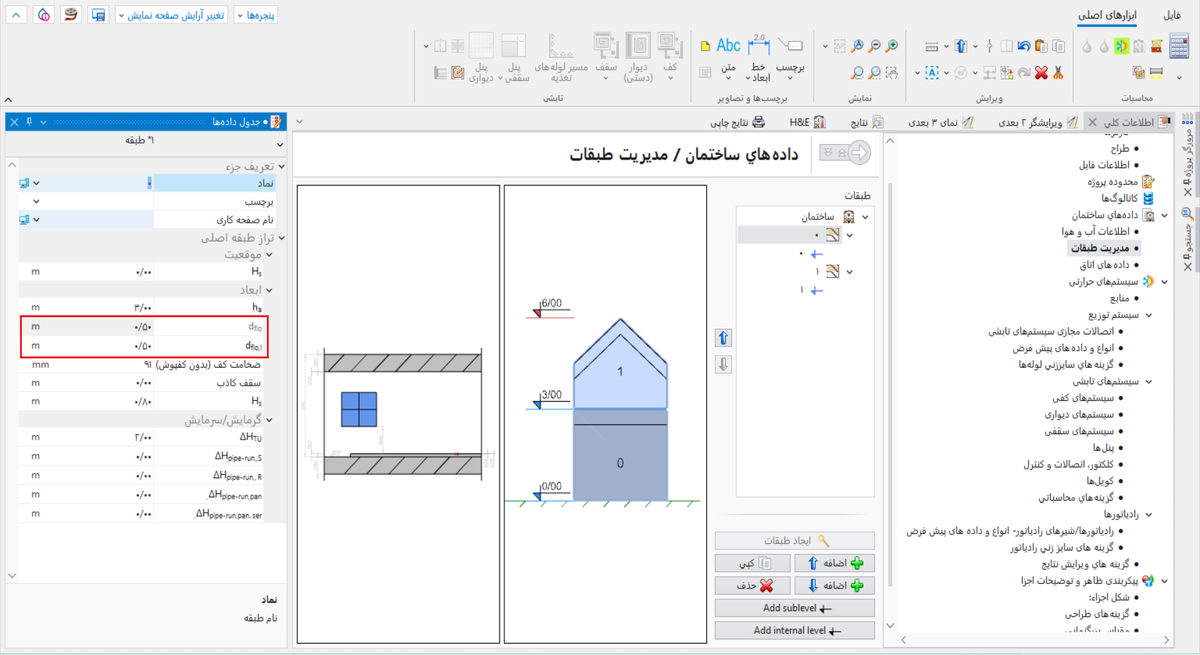

2. از داده های عمومی, فقط مقدار ضخامت اسلب پایینی, d_flo,l ترسیم می‌شود.



   18. Lower slab thickness, d_flo,l
