مناطق گرمایش/سرمایش

Product	InstalSystem 5
Type of article	FUNCTION AND TOOL
Source for translation	2022-07-26

تعریف

منطقه گرمایش / سرمایش در واقع نمایانگر مساحتی است که در پروژه به وسیله یک یا چند لوپ با پارامترهای عملیاتی و ساختاری مشخص، پوشش داده شده است. این آیتم در طراحی سیستم‌های تابشی گرمایشی و سرمایشی (کف, دیوار و سقف) مورد استفاده قرار گرفته و عملیات تقسیم‌بندی سطح گرمایش - سرمایش را تسهیل می‌کند.

وبینار

می‌توانید فیلم وبینار مربوط به عملکرد شرح داده شده در این مقاله را در قسمت زیر مشاهده کنید:

موقعیت قرارگیری در نرم افزار

• آیکون منطقه گرمایش / سرمایش در پنجره ویرایشگر دوبعدی در نوار ابزار ابزارهای اصلی , بخش تابشی برای حوزه‌های ویرایشی سیستم های تابشی - کف‌ها، دیوارها یا سیستم تابشی-سقف‌ها واقع شده است.



  1. منطقه گرمایش / سرمایش



مثال‌هایی از نحوه کاربرد

نحوه ایجاد مناطق گرمایش/سرمایش در فضاها

وارد کردن یک زون کف گرمایشی/سرمایشی

{مشاهده ویدیو}}

وارد کردن یک زون دیوار گرمایشی/سرمایشی

{{مشاهده ویدیو}}

وارد کردن یک منطقه سقف گرمایشی / سرمایشی

{{مشاهده ویدیو}}

ایجاد دهانه یا سوراخ در مساحت یک منطقه گرمایش/سرمایش

• نرم افزار امکان ایجاد برش سوراخ را بوسیله عملیات فعالسازی بریدن یک بازشو در کف/سقف گرمایشی یا سرمایشی برای تیر‌ها، ستون‌ها، جزایر آشپزخانه و غیره. فراهم می‌کند. این عملیات در ویرایشگر دوبعدی پنجره ابزارهای اصلی در بخش تابشی برای محدوده ویرایشی سیستم های تابشی - کف‌ها، دیوارها یا سیستم تابشی-سقف‌ها قابل دسترسی است.

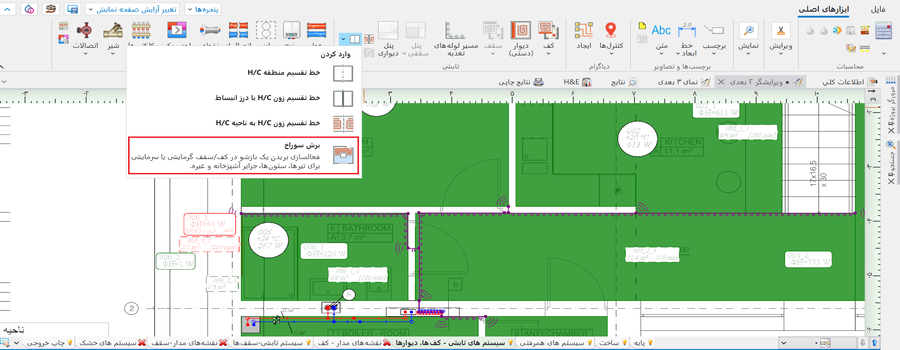

  6.عملیات ایجاد برش سوراخ .


• اگر ناحیه بریده شده برای ستون‌ها یا سایر اجزای ساختار ساختمان در دو یا چند سطح گرمايش/سرمایش كفي/سقف گرمایشی/سرمایشی باشند, لوپ‌ها به درستی ترسیم می‌شوند. زمانیکه سوراخ بریده شد, لازم است که محاسبات دوباره اجرا شود تا سطح موثر به درستی مشخص شود و لوپ بتواند به شکل مناسبی دور ناحیه بریده شده ترسیم گردد. اگر ناحیه برش فقط در داخل یک سطح گرمايش/سرمایش كفي/سقف گرمایشی/سرمایشی است، در اینجا لازم است که لوپ را بصورت دستی ترسیم کنید. .
  {{مشاهده ویدیو}}

• در حالتی که زون کف گرمایشی/سرمایشی/منطقه سقف گرمایشی / سرمایشی بطور خودکار وارد پروژه شده باشد، اگر در قطعه زون کف گرمایشی/سرمایشی/منطقه سقف گرمایشی / سرمایشی ، بازشو در اسلب در خود ساختار اسلب واقع شده باشد؛ آن قسمت بطور خودکار بریده می‌شود .




تقسیم کردن یک منطقه گرمایش / سرمایش

ابزارهای موجود برای تقسیم کردن عبارتند از:

• اجزای منطقه گرمایش / سرمایش به اجزای منطقه گرمایش / سرمایش,
• اجزای منطقه گرمایش / سرمایش به اجزای سطح گرمایش - سرمایش.

پارامترهای منطقه گرمایش / سرمایش پس از انجام عملیات تقسیم، همانند پارامترهای سطح مورد تقسیم اصلی خواهند بود (بصورت پیش فرض). البته امکان تغییر دادن و تمایز داشتن داده‌های ساختاری یا پارامترهای عملیاتی و عملکردی مناطق گرمایش/سرمایش در یک فضا نیز، وجود دارد.

تقسیم خودکار در امتداد لبه‌ها و به تعداد مشخص

می‌تواند با استفاده از خطوط تقسیم افقی، عمودی یا سایر موارد تعریف شده ایجاد شود .
{{مشاهده ویدیو}}

تقسیم کردن نواحی بصورت دستی

{{مشاهده ویدیو}}

تنظیمات شکل ناحیه

• نقاط مشخصه روی لبه‌ی مناطق در صورتی با کلیک کردن روی لیبل
  منطقه گرمایش / سرمایش فعال می‌شوند که :
  • ناحیه گرمایش/سرمایش به عنوان یک چندضلعی در اتاق تعریف شده باشد,
  • آن ناحیه قبلا تقسیم شده باشد.
• با استفاده از خط تقسیم زون H/C (بصورت دستی) (گرمایش سرمایش).
  {{مشاهده ویدیو}}


تغییرات عملکردی

نوع ناحیه H/C:

• استاندارد - نمایانگر یک یا چند سطح گرمایش - سرمایش , که هرکدام از این سطوح با یک لوپ پوشیده شده‌اند.
• گرم‌شده توسط لوله هاي تغذيه - نمایانگر یک سطح گرمایش - سرمایش , که هیچ لوپی به آن اختصاص داده نشده است. انرژی موردنیاز تنها از طریق لوله‌های تغذیه‌ای که در سراسر سطح گرمایش - سرمایش عبور می‌کند تامین می‌شود.
• بدون لوله - نمایانگر یک سطح گرمایش - سرمایش بدون هیچگونه لوپ. سطح گرمایش - سرمایش هیچ گرمایش یا سرمایشی را فراهم نمی‌کند، ولی پارامترهای ساختاری آن مشابه سطح گرمایش - سرمایش فضای اصلی است.
• چند مداره - نمایانگر یک سطح گرمایش - سرمایش است که با چندین لوپ موازی دارای طول‌های یکسان، پوشیده شده است.
• با محدودكننده دماي برگشت - نمایانگر یک سطح گرمایش - سرمایش است که مستقیما از یک شبکه با پارامترهای دمایی بالا تغذیه می‌شود. For more information, see: Heating floor with return temperature limiter.
• با محدودكننده دماي برگشت تغذیه از یرگشت رادیاتور - نمایانگر یک سطح گرمایش - سرمایش است که از خط برگشت یک هیتر همرفتی تغذیه می‌شود. For more information, see: Heating floor with return temperature limiter.



  2. نوع ناحیه H/C



تغییر پارامترهای عملیاتی

• تعداد قابل توجهی از پارامترها بطور اتوماتیک با کپی کردن اطلاعات از قسمت اطلاعات كلي، اضافه می‌شوند.
  تغییر پارامترهای کپی شده: For more information, see: General data.
• پارامترهای قابل تغییر انتخاب شده:

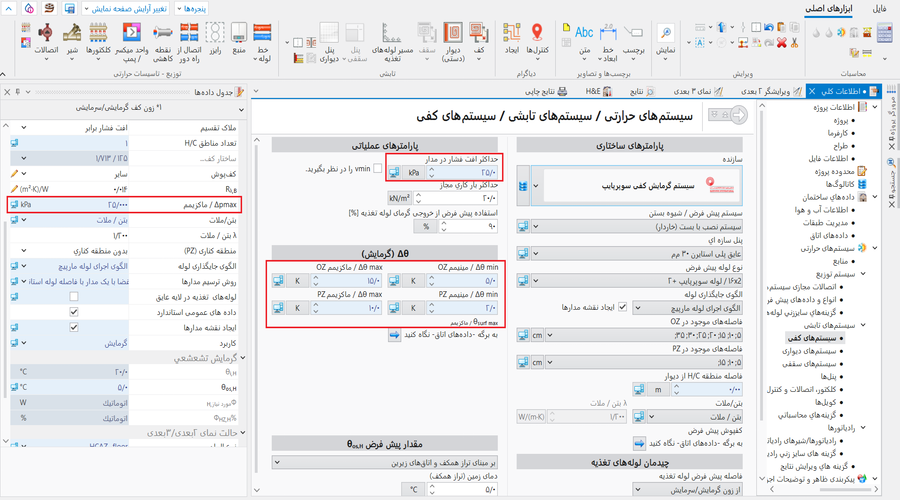

  3. پارامترهای عملیاتی



تغییر پارامترهای ساختاری

• تعداد قابل توجهی از پارامترها بطور اتوماتیک با کپی کردن اطلاعات از قسمت اطلاعات كلي، اضافه می‌شوند.
  تغییر پارامترهای کپی شده : For more information, see: General data.
• پارامترهای قابل تغییر انتخاب شده :

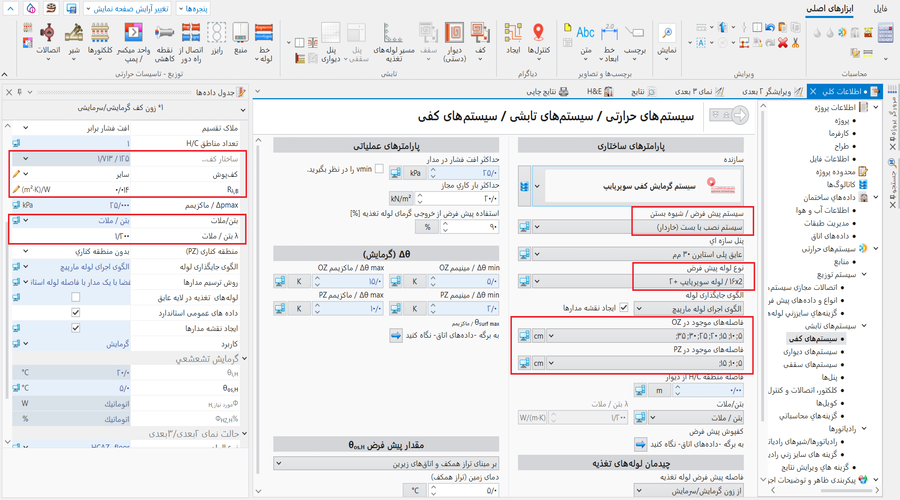

  4. پارامترهای مربوط به ساخت



{{مشاهده ویدیو}}

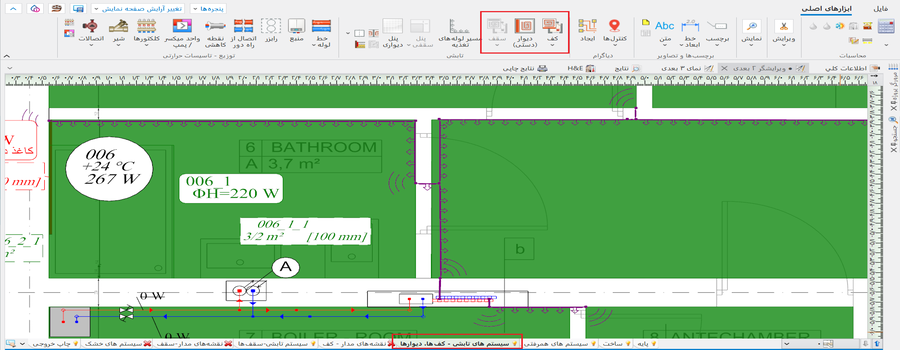

تعریف کردن مناطق کناری (نواحی پیرامونی)

{{مشاهده ویدیو}}

تقسیم کردن یک منطقه گرمایش / سرمایش به سطح گرمایش - سرمایش

به منظور سهولت طراحی, توصیه می‌شود که به نرم افزار اجازه دهید تا بر اساس نیاز به حفظ پارامترهای عملیاتی در محدوده موجود، عملیات تقسیم بندی را انجام دهد (مطالب زیر را ببینید).

معیارهای تقسیم بندی

عملیات تقسیم نواحی بر اساس معیارهای زیر صورت می‌گیرد:

• افت فشار برابر (Δpmax / ماكزيمم)
  با انتخاب این معیار, عملیات تقسیم به سطح گرمایش - سرمایش بر اساس افت فشار یکسان انجام می‌گیرد (با فرض وجود 5% اختلاف بین متراژ لوپ‌ها).
• نواحی مساوی
  با انتخاب این معیار, عملیات تقسیم به سطح گرمایش - سرمایش بر اساس مساحت یکسان سطح انجام می‌گیرد (با منظور شدن لوله تغذیه) (با فرض وجود 5% اختلاف بین مساحت سطوح).

پارامترهای زیر در معیارهای تقسیم بندی رعایت می‌شود:

• افت فشار برابر,
• مقدار حداکثر طول مجاز لوپ (Max. L),
• جهت تقسیم منطقه گرمایش / سرمایش به سطح گرمایش - سرمایش .

اگر برای منطقه گرمایش / سرمایش نواحی کناری (مناطق پیرامونی) تعریف شده باشد, شرایط اضافی زیر نیز در نظر گرفته خواهد شد:

• ترتیب نواحی کناری (مناطق پیرامونی) تعریف شده در منطقه گرمایش / سرمایش,
• شکل تاثیرگذاری نواحی کناری (مناطق پیرامونی).

عملیات تقسیم اتوماتیک منطقه گرمایش / سرمایش به سطح گرمایش - سرمایش در شرایط زیر غیرفعال می‌شود:

• تغییر دادن حالت اتوماتیک تعیین مسیر لوله تغذیه به حالت دستی.
  For more information, see: Editing pipe feeds in a radiant system
• اتصال دستی یک جفت خط تغذیه به منطقه گرمایش / سرمایش. در این حالت نرم افزار فرض می‌کند که در داخل یک منطقه گرمایش / سرمایش فقط یک سطح گرمایش - سرمایش وجود دارد.
  For more information, see: Editing pipe feeds in a radiant system
• استفاده از نشانگر دستی خط تقسیم.
• تغییر در صفحه محاسبات تعاملی سیستم‌های تابشی پارامترهای تعیین شده توسط نرم افزار: و/یا اختلاف دمای رفت-برگشت.
• غیرفعال کردن عملیات تقسیم خودکار منطقه گرمایش در پنجره جدول داده‌ها .

تغییر جهت تقسیم

{{مشاهده ویدیو}}

حالت دستی نشانگر خط تقسیم

امکان استفاده از حالت دستی نشانگر خط تقسیم زمانی وجود دارد که حالت اتوماتیک عملیات تقسیم منطقه گرمایش / سرمایش به سطح گرمایش - سرمایش غیرفعال شده باشد, این حالت با ظاهر شدن این پیغام مشخص می‌شود: مشخص کردن دستی خط تقسیم، تقسیم خودکار نواحی H/C به سطوح H/C را غیر ممکن می کند.
آیا می خواهید ادامه دهید؟. {{مشاهده ویدیو}}

تصحیح و اصلاح خط تقسیم پس از انجام عملیات تقسیم خودکار

تغییر دادن و اصلاح خط تقسیم اتوماتیک، عملیات تقسیم خودکار منطقه گرمایش / سرمایش به سطح گرمایش - سرمایش را در طی انجام محاسبات بعدی، غیرفعال می‌کند. زمانیکه عملیات تقسیم اتوماتیک غیرفعال است, نقاط روی لبه‌های سطح گرمایش - سرمایش نشان داده نمی‌شوند. {{مشاهده ویدیو}}

اطلاعات تکمیلی

تفاوت‌هایی در رابطه با نسخه 4

1. منطقه گرمایش / سرمایش در InstalSystem 5 با اجزای مشابه آن در InstalSystem 4 متفاوت است, زیرا:
   • ناحیه ایست که در آن اجزای سطح گرمایش - سرمایش تعریف می‌شود, مشابه نسخه 4,
   • در هنگام ویرایش پروژه، امکان حذف جداگانه سطح گرمایش - سرمایش وجود ندارد,
   • نواحی کناری فقط می‌توانند برای منطقه گرمایش / سرمایش تعریف شوند.
2. بسته به محل قرارگیری مناطق گرمایش/سرمایش، می‌توانید عملیات ویرایش آنها را نیز در حوزه‌های زیر انجام دهید:
   • سیستم های تابشی - کف‌ها، دیوارها,
   • سیستم تابشی-سقف‌ها.
