مسیر عبور لوله های تغذیه و ویرایش لوله های تغذیه در یک سیستم تابشی

از HelpSystem
پرش به ناوبری پرش به جستجو
Product InstalSystem 5
Type of article FUNCTION AND TOOL
Source for translation 2020-04-04


تعریف

المان مسیر لوله‌های تغذیه ، جهت ایجاد لوله تغذیه اتصال كلكتور با منطقه گرمایش / سرمایش بصورت اتوماتیک و مناسب، استفاده می‌شود.
پس از ترسیم خط عبور اصلی مسیر لوله‌های تغذیه , نرم افزار آنها را به تعداد مناسبی از المان جفت تغذيه هاي لوله , تبدیل می‌کند که از تقسیم منطقه گرمایش / سرمایش به ناحیه گرمایشی / سرمایشی حاصل می‌شود.
المان جفت تغذيه هاي لوله بر اساس قوانین زیر ترتیب داده شده است:

  • pipe-laying out از کلکتور طبق روش مهندسی مناسب,
  • حفظ فاصله بین لوله‌ها بصورت ثابت یا متغیر,
  • برقراری اتصال مناسب با المان‌های ناحیه گرمایشی / سرمایشی.

همچنین امکان ترسیم مسیر لوله تغذیه بصورت دستی با استفاده از المان خط لوله اصلی وجود دارد.

موقعیت قرارگیری در نرم افزار

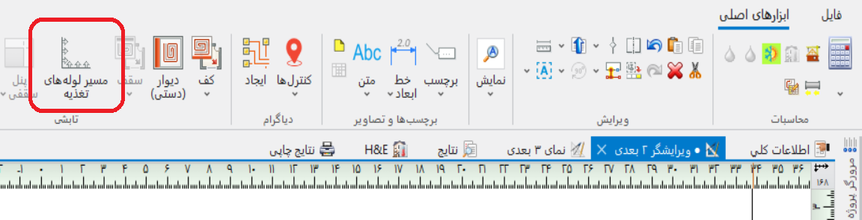

  • مسیر لوله تغذیه در بخش تابشی در نوارابزار ابزارهای اصلی , برای حوزه‌های ویرایش فعال سیستم های تابشی - کف‌ها، دیوارها یا سیستم تابشی-سقف‌ها قرار دارد.
1. مسیر لوله تغذیه

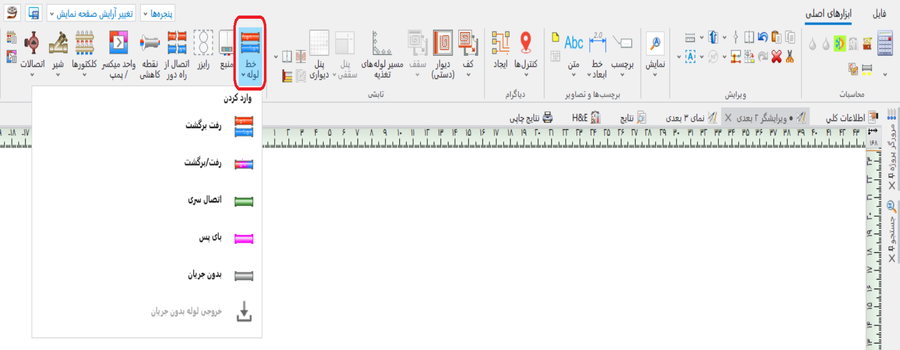

  • آیکون خط لوله اصلی، در بخش توزیع - تاسیسات حرارتی در نوارابزار ابزارهای اصلی برای حوزه‌های ویرایش فعال قرار دارد : سیستم های تابشی - کف‌ها، دیوارها, سیستم تابشی-سقف‌ها یا سیستم های همرفتی.
    آیتم تغذيه لوله با استفاده از خط لوله اصلی یا جفت خط لوله اصلی وارد کار می‌شود. تمایز بین تغذيه لوله و خط لوله اصلی، بسته به اینکه به یک منطقه گرمایش / سرمایش یا به سایر اجزا متصل باشد، به طور خودکار انجام می‌شود.
2. خط لوله


مثال‌هایی از نحوه کاربرد

مسیر لوله‌های تغذیه - ایجاد لوله‌های تغذیه بصورت اتوماتیک

ویژگی‌های مهم

  1. تعداد جفت لوله تغذیه ایجاد شده - نرم افزار به طور خودکار تعداد جفت لوله تغذیه مورد نیاز را بسته به تعداد ناحیه گرمایشی / سرمایشی پس از تقسیم منطقه گرمایش / سرمایش متصل، ایجاد می‌کند.
  2. جهت لوله تغذیه در رابطه با بخش مسیر تغذیه لوله - نشان می‌دهد که در کدام سمت از بخش مسیر لوله‌های تغذیه، لوله‌های تغذیه باید ایجاد شوند.
  3. عرض باند
    • - حداکثر عرض باندی که لوله‌های تغذیه تولید شده در داخل آن قرار می‌گیرند، به تعداد جفت لوله تغذیه مورد نیاز بستگی دارد.
    • ويژه كاربر - حداکثر عرض باندی که لوله‌های تغذیه تولید شده در داخل آن قرار می‌گیرند، همان طور که کاربر مشخص می‌کند خواهد بود.
  4. نحوه تعیین فاصله لوله‌های تغذیه
    • از زون گرمایش/سرمایش - فاصله لوله تغذیه‌های تولید شده، با فاصله لوله‌ها در منطقه گرمایش / سرمایش که مسیر لوله‌های تغذیه از آن عبور می‌کند مطابقت دارد.
    • - فاصله لوله تغذیه‌های تولید شده، با تنظیمات پنجره اطلاعات كلي مطابقت دارد.
    • ويژه كاربر - فاصله لوله تعیین شده، نزدیکترین فاصله به مقدار مشخص شده موجود در منطقه گرمایش / سرمایش است که مسیر لوله‌های تغذیه از آن عبور می‌کند.
  5. VA در ناحیه هدف H/C - فاصله لوله تغذیه‌های تولید شده، در ناحیه گرمایشی / سرمایشی که مسیر لوله‌های تغذیه به آن منتهی می‌شود ترتیب داده شود.
  6. عايق كاري - عایقکاری لوله‌های تغذیه.
  7. %خروجی استفاده شده - درصد خروجی استفاده شده از لوله تغذیه که در منطقه گرمایش / سرمایش جریان دارد.


اتصال به كلكتور

بخش اول مسیر لوله‌های تغذیه باید به هرحال به نقطه‌ای از محورهای کلکتور متصل شود (بین ریل رفت و برگشت کلکتور). لوله های تغذیه با ترتیب مناسب و با کمترین فاصله (مطابق با فاصله بین نقاط اتصال روی ریل کلکتور)، بصورت خودکار ترسیم می شوند.

ساماندهی مسیر لوله‌های تغذیه

ساماندهی مسیر لوله‌های تغذیه با استفاده از حالت‌های عملیاتی ORTO و AUTO و کلید SHIFT تسهیل می‌شود.

اتصال به منطقه گرمایش / سرمایش

نقطه اتصال مسیر لوله تغذیه به منطقه گرمایش / سرمایش, به اصطلاح آنتن wifi - نشان دهنده نقطه‌ایست که منطقه گرمایش / سرمایش مشخص شده به مسیر لوله تغذیه متصل است.

  • تصحیح اتصال مسیر لوله تغذیه به منطقه گرمایش / سرمایش.
    پس از برقراری اتصال مناسب در منطقه گرمایش / سرمایش, نماد آنتن wifi ظاهر می‌شود. اگر نماد آنتن wifi در نقطه اتصال ظاهر نشد, drag the hot-point at the end of the مسیر لوله تغذیه section with the left mouse button pressed to within the منطقه گرمایش / سرمایش area until green highlighting appears. دکمه چپ موس را رها کنید.

امکان اتصال یک بخش از مسیر لوله تغذیه به گوشه چندین منطقه گرمایش / سرمایش مجاور وجود دارد. (ویدئوی زیر را ببینید).

  • جدا کردن مسیر لوله تغذیه از منطقه گرمایش / سرمایش.
    اگر نقطه اتصال به درستی تنظیم نشده باشد, می‌توانید آنرا بصورت دستی اصلاح کنید. برای جدا کردن مسیر لوله تغذیه, با فشار دادن کلید SHIFT، عملیات توضیح داده شده در بالا را دنبال کنید - هایلایت سبز ناپدید می‌شود و با رها کردن کلید چپ موس، آن بخش جدا خواهد شد (ویدئوی زیر را ببینید).


For more information, see: Editing pipe feeds in a radiant system - Good practices and use cases

ساماندهی لوله‌های تغذیه بصورت دستی

مسیر لوله‌های تغذیه - اصلاح دستی مسیرهای لوله تغذیه‌هایی که بصورت اتوماتیک ایجاد شده بوده‌اند

حالت ایجاد اتوماتیک لوله‌های تغذیه را می‌توان از طریق منوی پاپ آپ مسیر لوله‌های تغذیه که با کلیک راست در دسترس است، غیرفعال نمود. که این کار منجر می‌شود به:

  • غیرفعال شدن عملیات تقسیم بندی اتوماتیک منطقه گرمایش / سرمایش (پیغام مرتبط نمایش داده می‌شود),
  • همچنین غیرفعال شدن این حالت برای بخش‌های متعاقب ایجاد مسیر لوله‌های تغذیه,
  • از بین رفتن تنظیمات دستی و ویژگی‌های ایجاد شده برای بخش مسیر لوله‌های تغذیه.

حالت اتوماتیک ایجاد لوله‌های تغذیه را می‌توان در هر زمانی از مراحل انجام پروژه، مجددا فعالسازی کرد.

لوله‌های تغذیه - ساماندهی لوله‌های تغذیه بصورت دستی با استفاده از آیتم جفت خط لوله اصلی

  • توصیه می‌شود که پس از اینکه منطقه گرمایش / سرمایش در نهایت به ناحیه گرمایشی / سرمایشی تقسیم شد، مسیر لوله‌های تغذیه را به روش دستی ایجاد نمایید. اتصال یک منطقه گرمایش / سرمایش با استفاده از آیتم جفت خط لوله اصلی، عملیات تقسیم اتوماتیک منطقه گرمایش / سرمایش را غیرفعال می‌کند.

اطلاعات تکمیلی

  • تداخلات بین لوله تغذیه‌هایی که به روش‌های دستی و اتوماتیک ایجاد شده‌اند، توسط نرم افزار بررسی و تشخیص داده نمی‌شود.
