محاسبات تعاملی سیستم‌های تابشی

Product	InstalSystem 5
Type of article	FUNCTION AND TOOL
Source for translation	2022-08-25

تعریف

صفحه محاسبات تعاملی سیستم‌های تابشی، تنظیم دستی سریع پارامترهای منتخب یک سیستم تابشی را در کاربرد معین امکان پذیر می‌کند (گرمايش/سرمایش). در صفحه محاسبات تعاملی سیستم‌های تابشی، موارد زیر را می‌توان تنظیم کرد:

• مقدار فاصله لوله ها,
• مقدار اختلاف دمای رفت-برگشت
• تعداد مناطق H/C,
• مقدار θ_{s,H rad} برای مدارهای کنترل منتخب در یک سیستم گرمایش,
• مقدار θ_{s,C rad} برای مدارهای کنترل منتخب در یک سیستم سرمایش.

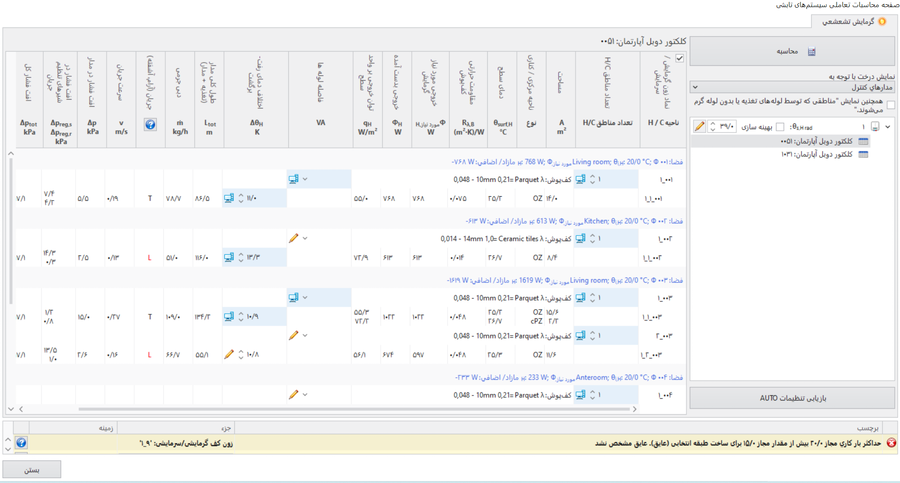

1. صفحه محاسبات تعاملی سیستم‌های تابشی - تب گرمايش .

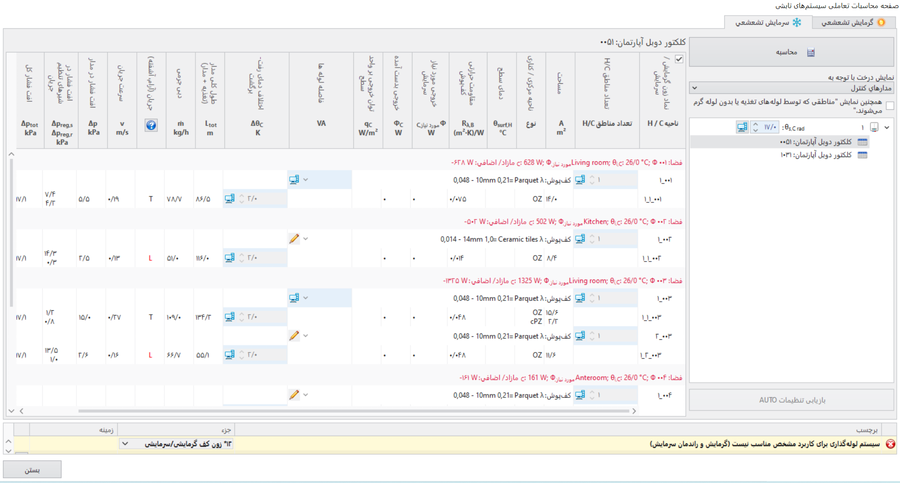

2. صفحه محاسبات تعاملی سیستم‌های تابشی - تب سرمایش .

پس از تعیین مقادیر زیر:

• فاصله لوله ها
• تعداد مناطق H/C
• θ_{s,H rad} / θ_{s,C rad}

به منظور بررسی تأثیر تغییرات ایجاد شده بر روی نتایج محاسبات، لازم است روی دکمه محاسبه کلیک کنید. محاسبات فقط در محدوده‌ای انجام می‌شود که شامل حیطه سیستم‌های تابشی است. در فاز محاسبات تعاملی, افت فشار و تنظیمات روی شیرهای کنترل/روتامترهای روی منیفولد با این فرض تعیین می‌شود که فشار بالادست منیفولد مقدار حداقل فشار مورد نیاز موجود برای این منیفولد را داشته باشد. پس از اینکه پنجره بسته شد و محاسبات سیستم‌های گرمایش/سرمایش بطور کامل انجام شد، افت فشارها و نقطه تنظیم‌ها (ست پوینت ها) مجدداً تعیین می‌شوند زیرا همانطور که گفته شد فشار بالادست یک منیفولد خاص ممکن است بیشتر از حداقل فشار مورد نیاز آن باشد و محاسبات هیدرولیکی کل سیستم بر این اساس انجام می‌شود.

در صورت تغییر مقدار اختلاف دمای رفت-برگشت لازم نیست روی دکمه محاسبه کلیک کنید, پارامترها به طور مداوم به روز می‌شوند.

پس از بستن صفحه محاسبات تعاملی سیستم‌های تابشی باید محاسبه کامل سیستم‌های گرمایش/سرمایش انجام شود, چرا که پروژه در وضعیت محاسبه نشده قرار دارد, و بوسیله یک پیغام در نوار وضعیت به آن اشاره شده است:
توجه! پروژه از زمان آخرین محاسبه، محاسبه نشده‌است یا داده‌ها تغییر کرده‌اند.
{{مشاهده ویدیو}}

موقعیت قرارگیری در نرم افزار

• آیکون صفحه محاسبات تعاملی سیستم‌های تابشی در قسمت نوار ابزارهای اصلی در بخش محاسبات واقع شده است.



  3. صفحه محاسبات تعاملی سیستم‌های تابشی.


• Keyboard shortcut: Ctrl + Shift + F10.

مثال‌هایی از نحوه کاربرد

اینکه صفحه محاسبات تعاملی سیستم‌های تابشی در چه حیطه‌ای در دسترس است و کدام پنجره‌ها قابل ویرایش هستند به نوع استفاده و کاربردی که برای منبع انتخاب می‌کنید بستگی دارد .

1. در صورت انتخاب کاربرد گرمايش - در صفحه محاسبات تعاملی سیستم‌های تابشی ، امکان تغییر پارامترها در تب گرمايش وجود دارد. تب سرمایش خالیست. {{مشاهده ویدیو}}

2. در صورت انتخاب کاربرد گرمایش و راندمان سرمایش - در صفحه محاسبات تعاملی سیستم‌های تابشی امکان تغییر پارامترها در تب گرمايش وجود دارد. تب سرمایش همه مقادیر را نشان می‌دهد, اما نمی‌توان آنها را تغییر داد. {{مشاهده ویدیو}}

3. در صورت انتخاب کاربرد سرمایش - در صفحه محاسبات تعاملی سیستم‌های تابشی امکان تغییر پارامترها در تب سرمایش وجود دارد. تب گرمايش خالیست. {{مشاهده ویدیو}}


سایر امکانات و احتمالات در صفحه محاسبات تعاملی سیستم‌های تابشی

1. امکان فیلتر کردن منطقه گرمایش / سرمایش بر اساس کلکتور متصل شده.

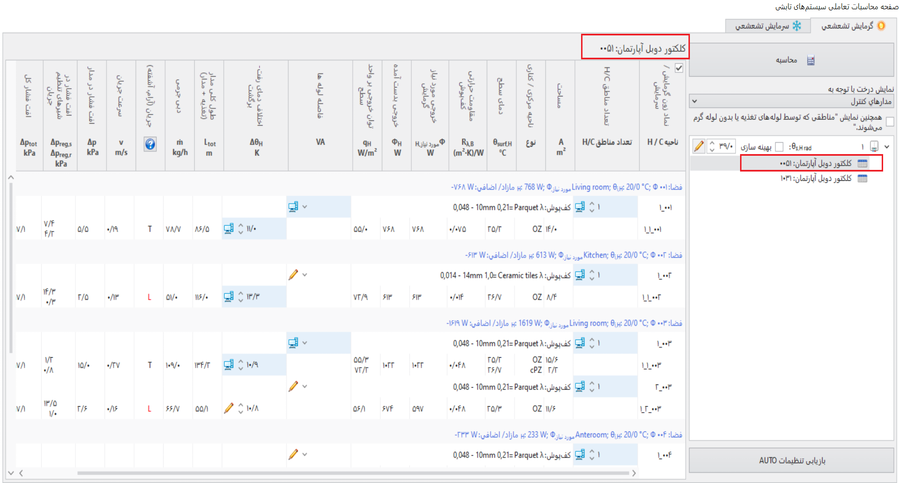

   4. فیلتر کردن منطقه گرمایش / سرمایش بر اساس کلکتور متصل شده.


2. امکان نمایش یا پنهان کردن اجزای گرمايش/سرمایش كفي برای انواع مختلف گرم‌شده توسط لوله هاي تغذيه و بدون لوله در چک باکس همچنین نمایش "مناطقی که توسط لوله‌های تغذیه یا بدون لوله گرم می‌شوند." وجود دارد.



   5. همچنین نمایش "مناطقی که توسط لوله‌های تغذیه یا بدون لوله گرم می‌شوند.".


3. بازیابی تنظیمات محاسبات خودکار - بازیابی تنظیمات AUTO .

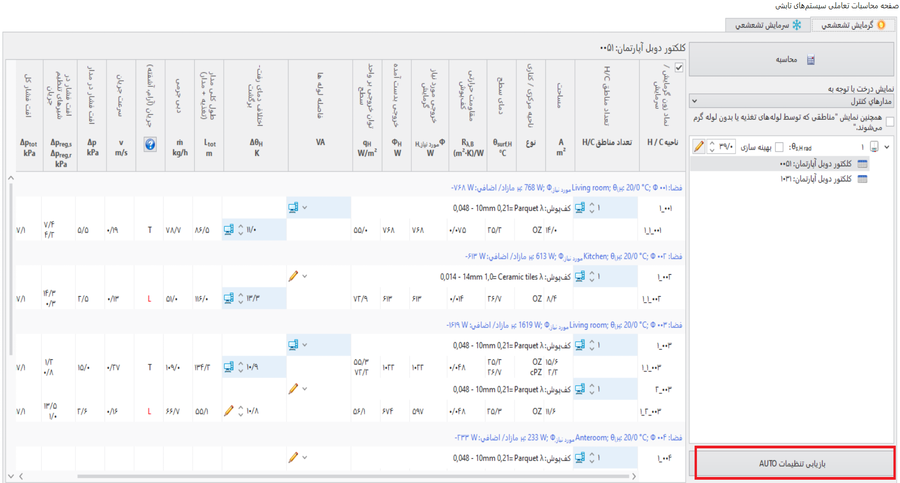

   6. بازیابی تنظیمات AUTO .



انتخاب روش ارائه کلکتورها

فیلد نمایش درخت با توجه به، نحوه مدیریت روش ارائه کلکتورها را ممکن می کند, و با گزینه‌های زیر موجود است:

• ساختار ساختمان - اجزای كلكتور دوبل آپارتمان بصورت درختی و به نحوی که با ترتیب حضور آنها در طبقات بعدی و واحدهای ساختمانی شماره‌گذاری شده مطابق است، نمایش داده می‌شوند.
• مدارهاي كنترل - اجزای كلكتور دوبل آپارتمان در گروه‌هایی با مدارهای کنترلی‌ای که دارای دمای آب ورودی یکسان هستند مرتب شده‌اند.

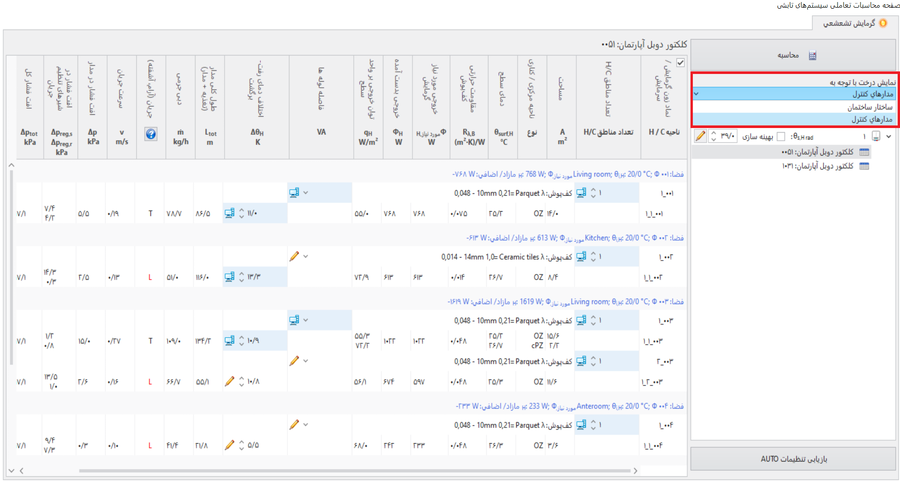

  7. Selecting the method of presenting manifolds in the نمایش درخت با توجه به field.



تغییر دمای آب ورودی در یک مدار کنترلی

برای تغییر دمای آب ورودی در یک مدار کنترلی، یکی از موارد زیر را باید انجام دهید:

1. مقدار مورد نظر خود را در فیلد θ_{s,H rad} وارد کنید.

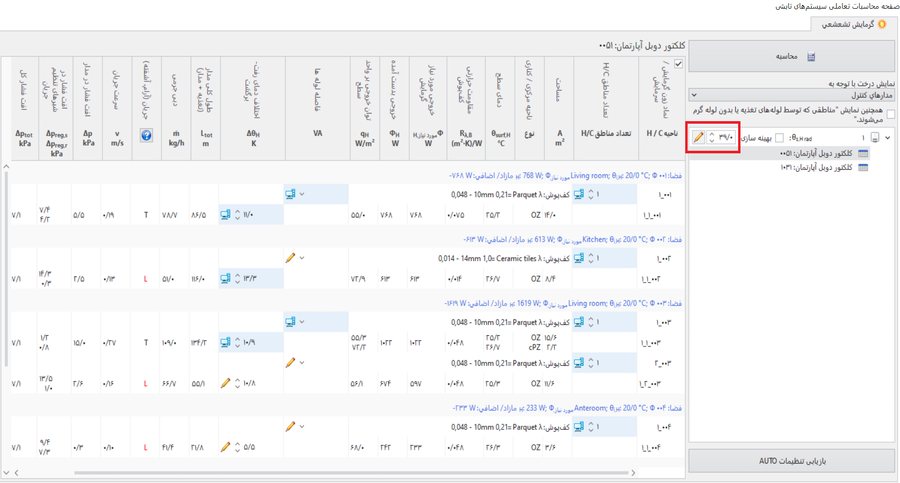

   8. تنطیمات دمای آب ورودی برای یک مدار کنترلی در پنجره صفحه محاسبات تعاملی سیستم‌های تابشی .


2. باکس بهینه سازی را چک کنید.
   {{مشاهده ویدیو}}

3. وضعیت فیلد را به حالت AUTO تغییر دهید(آیکون ماشین حساب), به طوری که نحوه تعیین مقدار θ_{s,H rad} با تنظیمات پنجره اطلاعات كلي در بخش سیستم‌های حرارتی/ منابع مطابقت داشته باشد, و سپس دکمه محاسبه را فشار دهید.

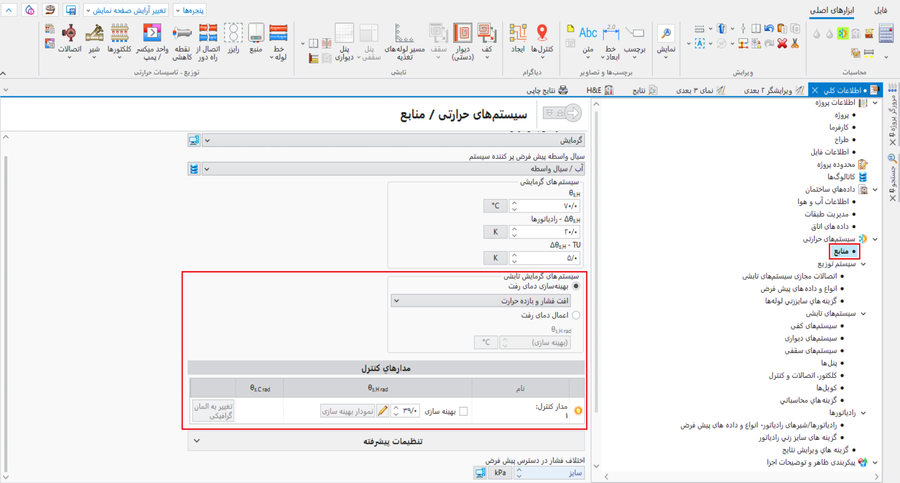

   9. تنطیمات دمای آب ورودی برای یک مدار کنترلی در پنجره اطلاعات كلي .



تنظیم کردن تعداد مناطق گرمایش/سرمایش

• وقتی تعداد مناطق H/C به صورت دستی تغییر می‌کند, مقدار پیش فرض اختلاف دمای رفت-برگشت (وضعیت رایانه) برای همه نواحی H/C متعلق به یک منطقه H/C معین، بازیابی می‌شود.
  {{مشاهده ویدیو}}


تنطیم کردن مقادیر فاصله لوله ها

• در نتیجه تنظیم دستی فاصله لوله ها نرم افزار می‌تواند مقدار سطح گرمایش - سرمایش را تغییر دهد, اما حالت خودکار تقسیم منطقه گرمایش / سرمایش غیرفعال نیست.
  تغییر در مقدار فاصله لوله ها در یک سطح گرمایش - سرمایش منجر به تغییر این پارامتر در تمام المان‌های ناحیه H / C موجود در بین منطقه گرمایش / سرمایش مشترک خواهد شد.
  {{مشاهده ویدیو}}


نمایش تنظیمات مربوط به مقادیر دبی ورودی مدارها و همچنین نوع کفپوش‌ها

• کفپوش انتخاب شده در صفحه محاسبات تعاملی سیستم‌های تابشی نمایش داده می‌شود.
• مقدار دبی هر مدار در فیلد تنظیم شیر در صفحه محاسبات تعاملی سیستم‌های تابشی نمایش داده می‌شود.
  {{مشاهده ویدیو}}


تنطیم کردن اختلاف دمای رفت-برگشت

• تغییر این مقدار ممکن است روی موارد دیگر، از جمله روی حذف پیام تشخیصی تأثیر بگذارد:

  • سرعت آب در لوله، برای هواگیری خودبه خودی کافی نیست .

اگر مقدار اختلاف دمای رفت-برگشت تغییر کرده است, لازم نیست روی دکمه محاسبه کلیک کنید.

vmin را در نظر بگیرید.

حداقل سرعت جریان در یک لوله (v_min) را زمانی می توان در محاسبات لحاظ کرد که باکس سرعت حداقل در پنجره داده های عمومی (سیستم‌های کفی / سیستم‌های دیواری / سیستم‌های سقفی) تیک زده شده باشد. در حالت AUTO ، مقدار اولیه برای نوع لوله انتخابی از روی کاتالوگ سیستم انتخاب شده برداشته می‌شود.
{{مشاهده ویدیو}}

اطلاعات تکمیلی

انجام تنظیمات و تغییر دادن پارامترها در صفحه محاسبات تعاملی سیستم‌های تابشی، در واقع به معنای استفاده نکردن از امکان تعیین دمای بهینه ورودی یک سیستم تابشی، توسط نرم افزار و با توجه به معیار انتخاب شده در پنجره داده های عمومی است:

• افت فشار و بازده حرارت,
• حداقل هزینه اولیه.

این موضوع توسط نرم افزار با پیغام‌های زیر نشان داده می‌شود:

• جهت دبی حرارتی خروجی فواصل بین لوله ای مناسب تر نسبت به میزان تعیین شده وجود دارد,
• فواصل بین لوله ای مناسب تری جهت كاهش هزینه ها نسبت به مقادیر تعیین شده وجود دارد,
• جهت حرارت خروجی و دبی فواصل بین لوله ای مناسب تری نسبت به مقادیر تعیین شده وجود دارد.

لیست پیغام‌ها در صفحه محاسبات تعاملی سیستم‌های تابشی ممکن است با آنچه در پنجره عیب‌یابی است متفاوت باشد. اعمال هر گونه تنظیمات در طراحی باید بر اساس لیست پیام‌هایی که پس از انجام محاسبات برای محدوده مناسب طرح ایجاد شده باشد، مثلا سیستم‌های گرمایشی و سرمایشی, که در پنجره عیب‌یابی هست.

قوانین مربوط به فیلدهای هایلایت شده، که در پنجره محاسبات قابل ویرایش هستند:

• تغییر دادن یک مقدار در یک فیلد باعث می‌شود که آن سلول با رنگ متمایز و البته با نمایش آن مقدار، هایلایت شود.



  10. ارائه یک فیلد با مقدار وارد شده به صورت دستی بلافاصله پس از ویرایش


• پس از اجرای محاسبه کامل، هیچ هایلایت رنگی وجود ندارد.

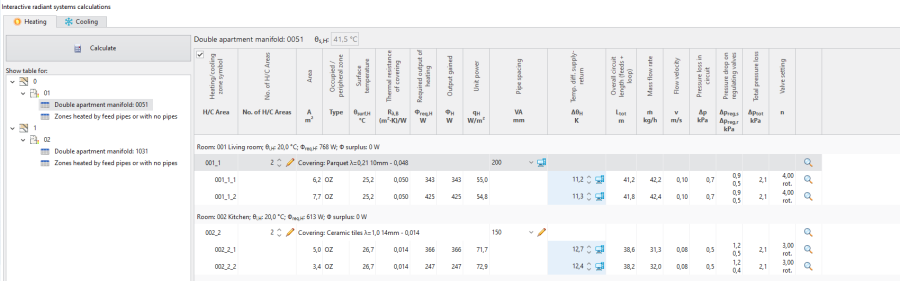

  11. ارائه یک فیلد با مقدار وارد شده به صورت دستی پس از محاسبه
