طراحی سیستم های گرمایشی تابشی کف (گرمایش کفی) و دیوار

Product	InstalSystem 5
Type of article	DESIGNING LESSON
Source for translation	2022-02-23

محدوده درس

این مقاله روش طراحی سیستم‌های گرمایشی تابشی (dry and wet) را تشریح می‌کند.
مثالی که در این‌جا نمایش داده می‌شود مربوط به طراحی یک خانه ویلایی دو طبقه بدون زیر زمین است.

ماژول ها و ساختار نرم افزار

InstalSystem 5 در ماژول زیر:

• سیستم‌های تابشی.

وبینارها

می‌توانید فیلم وبینار مربوط به مفاهیم این درس را در قسمت زیر مشاهده کنید:

این وبینار شامل مفاهیم عنوان شده در این درسنامه است؛ اما عینا کپی یا فیلم ضبط شده آن نیست.

گام نخست

چیدمان اتاق‌ها بر اساس نقشه پایه اتوکد است. اطلاعات بیشتر در جدول مثال پروژه. پروژه شامل مجموعه‌ای کامل از اطلاعات پیشفرض تعریف شده بصورت یک فایل الگو است.

گام‌های اجرایی

بازکردن یک فایل پروژه جدید

1. اجرای InstalSystem 5.
2. یک پروژه جدید باز کنید و نسخه مورد نظر خود را انتخاب کنید.
   For more information, see: مدیریت پروژه و نرم افزار
3. فایل الگوی مورد نظر خود را انتخاب کنید.
   For more information, see: فایل های الگو

تعریف کاتالوگ‌ها و داده‌های عمومی

داده های عمومی را در اطلاعات كلي تعریف کنید.

1. مدیریت طبقاتتعداد طبقات لازم را اضافه کنید:
   For more information, see: آماده سازی ساختار ساختمان
2. كاتالوگ‌ها کاتالوگ‌ها را انتخاب کنید با توجه به لیست در جدول پروژه و همین طور در نظر گرفتن :
   • سیستم‌های تابشی
   • لوله ها و اتصالات
   • عايق
   • شيرها و اتصالات
3. سیستم‌های حرارتی اضافه کنید اطلاعات را برای :
   • سیستم توزیع
     • انواع و داده‌های پیش فرض
   • سیستم‌های تابشی
     • سیستم‌های کفی
     • سیستم‌های دیواری
     • کلکتور، اتصالات و کنترل

For more information, see: استفاده از کاتالوگ ها در پروژه

SAMPLE PROJECT IN INSTALSYSTEM

Project files How to calculate downloaded file?	Floor and wall radiant heating system in single-family house, isproj
Designed with	InstalSystem 5 Rev. Beta 30
Required modules	ماژول پایه سیستم‌های گرمایشی سیستم‌های تابشی
Project range	radiant heating
Used catalogues	Basic radiant systems Brass and steel pipe couplings and fittings Copper pipes and fittings EN 1057 Standard mixers, pump and bypass units Standard insulation catalogue Neutral valves catalogue - typical construction
Type of building	single-family no basement 2-storey
Building structure	Base drawing ground floor, dwg Base drawing first floor, dwg
Drawings range	Plan view
Prepared by	www.instalsoft.com
Legal disclaimer	Copying of entire project and of its fragments allowed
Calculation results	Full printout, xls Full printout, pdf Radiant heating calculation results, pdf Bill of materials, pdf Installation parameters, pdf
Drawing results	Ground floor, dwg First floor, dwg Ground floor, pdf First floor, pdf

برای دانلود فایل های نمونه فعلا از قسمت انگلیسی - Sample Projects استفاده کنید

آماده سازی ساختار ساختمان

1. (نقشه پایه) را وارد کنید، مقیاس و منظم کنید با مشخص کردن نقطه مرجع و نقشه پایه برای هر طبقه.
   For more information, see: وارد کردن نقشه های پایه
2. اتاق ها را مجددا در نقشه وارد شده و مقیاس شده مشخص کنید. در حالت AUTO
   For more information, see: Insert rooms
3. شماره ها را به اتاق ها اختصاص دهيد به طور خودکار اتاق‌ها را نامگذاری کنید. از اتاقی شروع کنید که در بالای سمت چپ هر طبقه قرار دارد.
4. اصلاحات لازم را در این جا انجام دهید:جدول داده‌ها
   • دمای طرح را وارد کنید، 24 درجه برای حمام ها و 16 درجه برای لابی.
   • حداکثر دمای مجاز کف را متناسب با نوع اتاق در این قسمت تعیین کنید: گرمايش
   • برای اتاق‌هایی که مقرر نیست گرمایش شوند، شاخص بار حرارتی را برابر صفر در نظر بگیرید.
     For more information, see: Setting up the building structure
5. درستی ساختاری که وارد شده است را در این جا بسنجید. نمای 3 بعدی.
   For more information, see: آماده سازی ساختار ساختمان

ویرایش تاسیسات - سیستم های تابشی

منطقه گرمایش / سرمایش

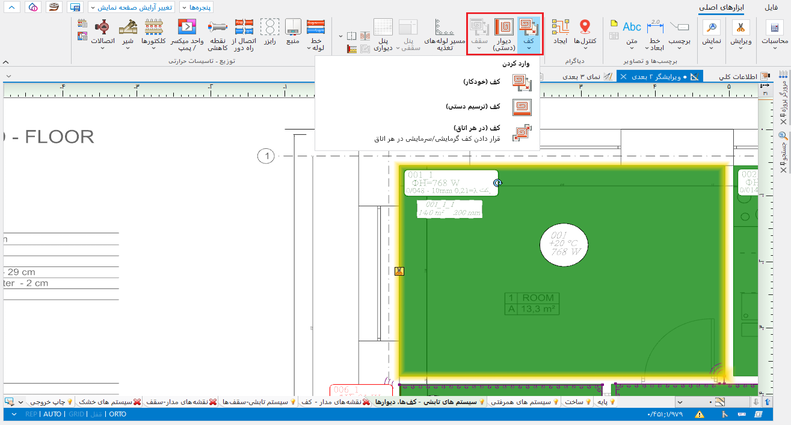

1. در اتاق های انتخاب شده نواحی گرمایشی / سرمایشی را وارد کنید. منطقه گرمایش / سرمایش



   1. Inserting منطقه گرمایش / سرمایش


2. محدوده نواحی سرمایشی/گرمایشی را ببرید و با آنچه در نقشه است مطابقت دهید، مثلا راه پله ها و وسایل بهداشتی حمام منطقه گرمایش / سرمایش
3. منطقه گرمایش / سرمایش را با در نظر گرفتن مناسب ترین حالت برای درزهای انبساطی تقسیم کنید.
4. منطقه کناری (PZ) را تعریف و مشخص کنید.


نواحی سرمایشی/گرمایشی For more information, see:

كلكتور

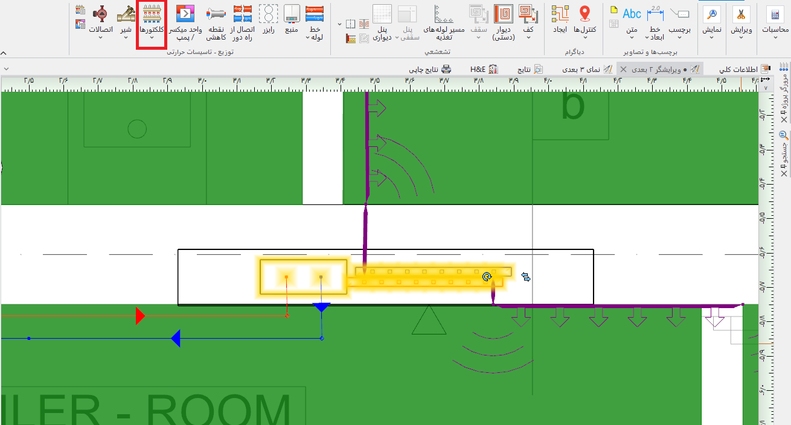

1. كلكتور را در هر طبقه وارد کنید.


كلكتور
در نقشه همراه با جعبه وارد می شود. For more information, see: کلکتور و لوازم جانبی آن در سیستم تابشی

2. Inserting كلكتور

مسیر لوله‌های تغذیه

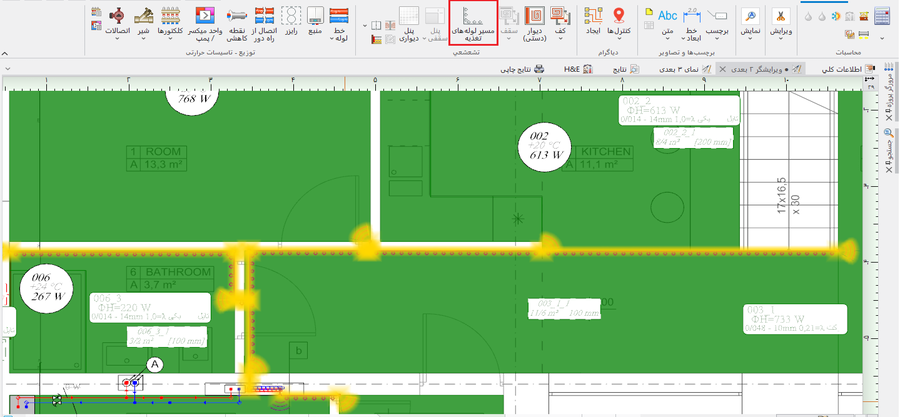

1. منطقه گرمایش / سرمایش را با استفاده از مسیر لوله‌های تغذیه به کلکتور متصل کنید. مسیر لوله‌های تغذیه به شما کمک می کند تا خطوط تغذیه را بصورت خودکار ترسیم کنید.


ویرایش خطوط تغذیه

3. Inserting مسیر لوله‌های تغذیه

ویرایش تاسیسات - تغذیه کردن کلکتورها

منبع

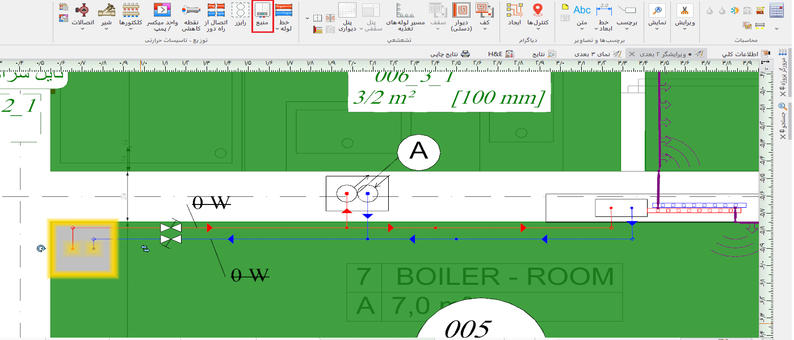

1. منبع را در پایین ترین طبقه وارد کنید. (یا هر جایی که منبع حرارتی شما قرار دارد.)


4. Inserting منبع

رايزر

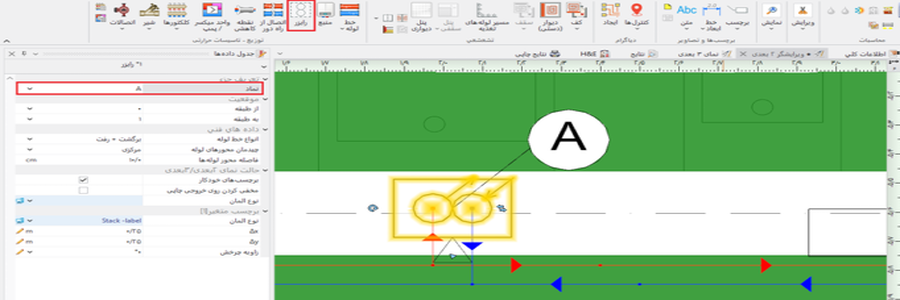

1. رايزر را وارد کنید، عنوانی به آن اختصاص دهید و محدوده آن را مشخص کنید. (مثلا از طبقه 0 تا 1)
   اتصال به رایزر

5. Inserting رايزر

شبکه توزیع

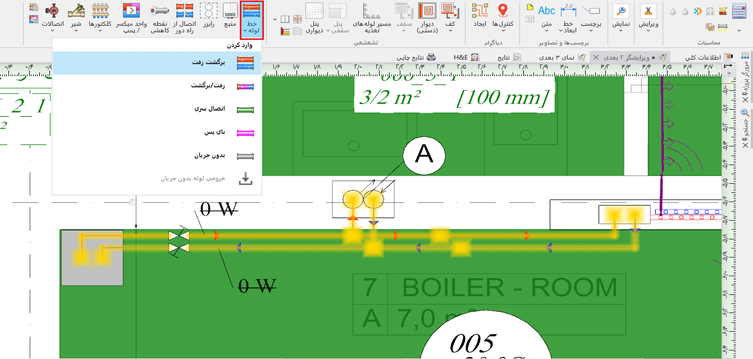

1. منبع, كلكتور, رايزر را با استفاده از خط لوله به یکدیگر متصل کنید. در حالی که حالات زیر روشن هستند.


AUTO , ORTO

6. Connecting system components

اتصالات

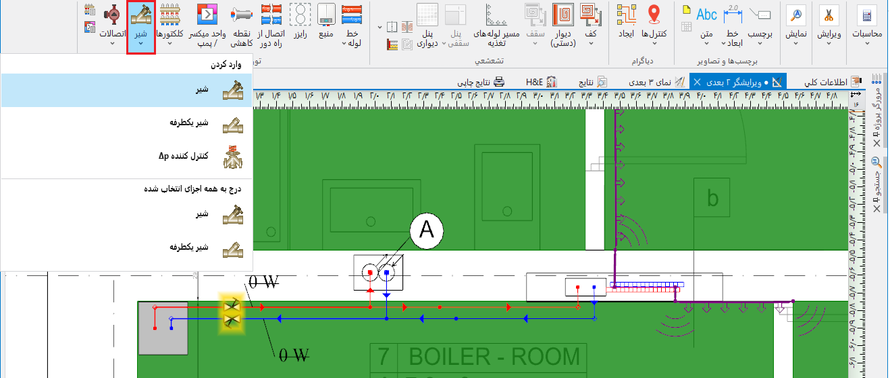

1. شير را در خطوط لوله وارد کنید. .



   7. Inserting Fittings

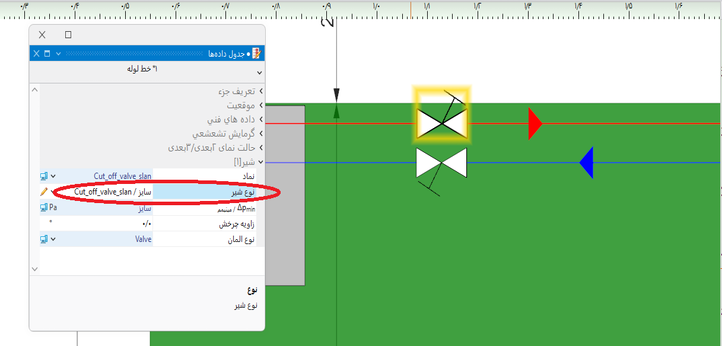

2. انتخاب کنید نوع شیر را در جدول داده‌ها



   8. نوع شیر


3. از کپی / جایگذاری (پیست) برای وارد کردن اتصالات مشابه استفاده کنید.

شناسایی درست بودن ساختار سیستم تاسیسات

1. درست بودن ساختار سیستم اتصالات (متصل بودن همه اجزا) را با استفاده از عملکرد روبرو چک کنید: بررسی اتصالات (کلید میانبر: Shift + F2)
2. بااستفاده از نمای 3 بعدی، درست بودن طراحی و تداخل های احتمالی را چک کنید. نمای 3 بعدی.
   For more information, see: Verification of the correctness of installation structure

ویرایش اطلاعات اجزا برای سیستم تاسیساتی

پوشش

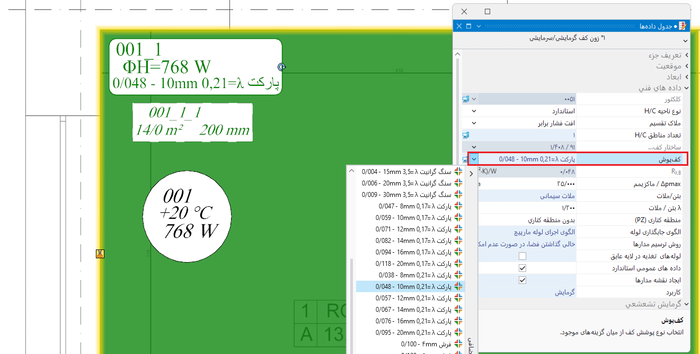

1. منطقه گرمایش / سرمایش را در حالت انتخاب قرار دهید و نوع کف پوش را مشخص کنید. پوشش.



   9. پوشش



منطقه گرمایش / سرمایش

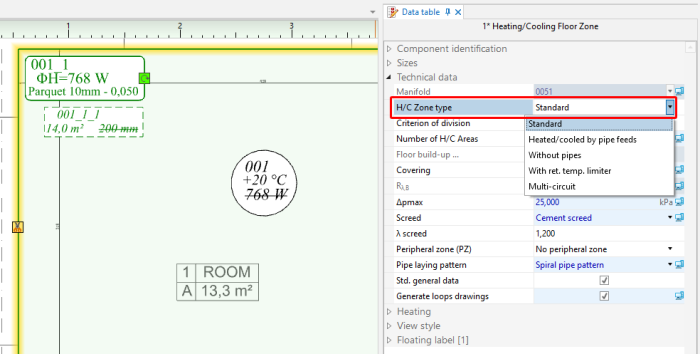

1. منطقه گرمایش / سرمایش نواحی که قسمت عمده آن ها با لوله پوشانده شده است را انتخاب و نوع آن ها را به گرم‌شده توسط لوله هاي تغذيه تغییر دهید . فراموش نکنید در این حالت باید اتصال نواحی را با کلکتور قطع کنید.
2. منطقه گرمایش / سرمایش نواحی که مقرر نیست لوله ای از آن ها گذر کند را انتخاب و به حالت بدون لوله تغییر دهید.بدون لوله.



   10. Type منطقه گرمایش / سرمایش



محاسبات و عیب یابی

محاسبات سیستم تابشی

1. محاسبات کامل را با کلیک رو آیکون در قسمت نوار ابزار محاسبات فرا خوانی کنید.
2. عیب‌یابی باز کنید، با کلیک کردن روی آیکون آن در پنجره مورد نظر یا فشردن کلید F8.
3. بعد از انجام محاسبات تمام پیام ها در پنجره عیب‌یابی باید کنترل شوند. اگر پیغام ایرادی نمایش داده می شود، باید در همین مرحله اول حذف شود.

For more information, see: محاسبات و ایرادیابی

ویرایش پارامترهای سیستم برای تطبیق میزان حرارت خروجی بر میزان مورد نیاز

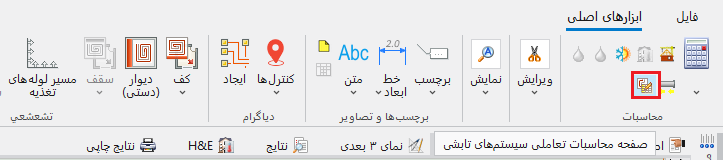

1. دمای تغذیه سیستم را تغییر دهید، می توان آن را در این جا یافت: اطلاعات كلي در پنجره سیستم‌های حرارتی و در قسمت منابع

For more information, see: محاسبات تعاملی سیستم های تابشی

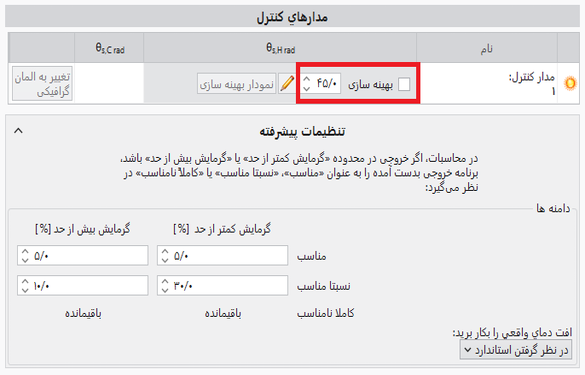

11. Control circuits

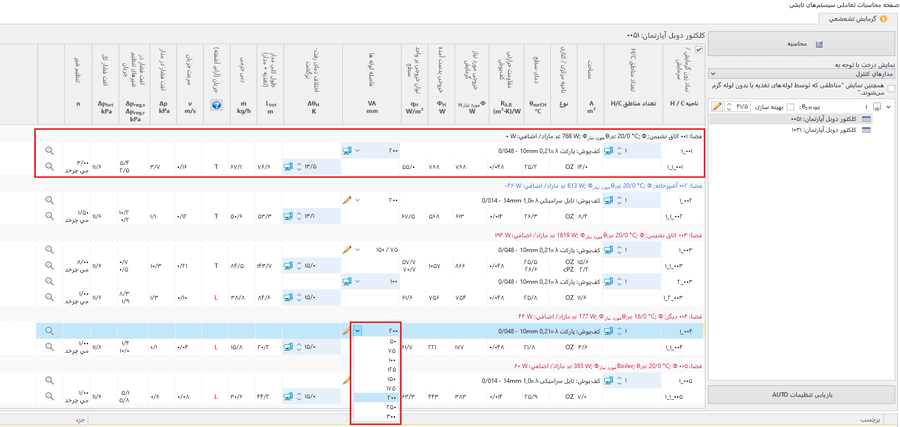

1. فاصله لوله ها و افت دما را در یک مدار مشخص می توان تغییر داد.



   12. صفحه محاسبات تعاملی سیستم‌های تابشی



13 صفحه محاسبات تعاملی سیستم‌های تابشی

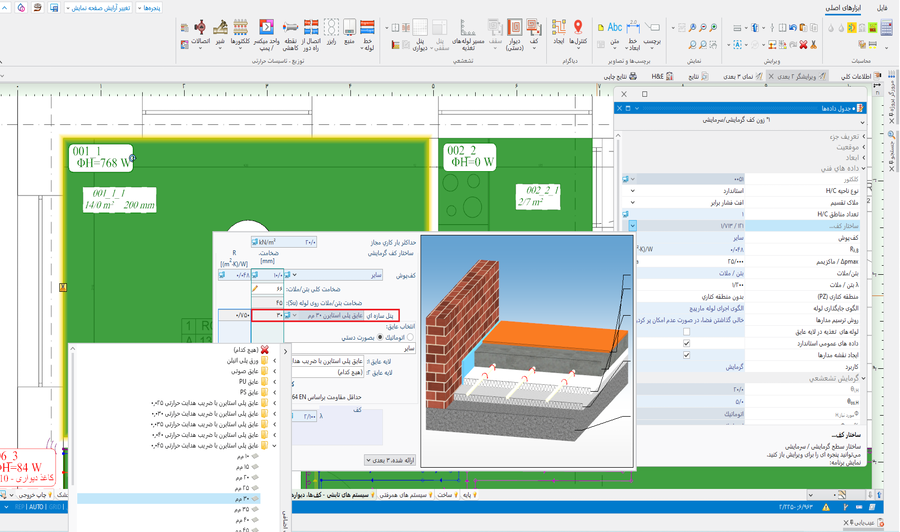

1. ساختار کف/دیوار را در اینجا می توان تغییر داد.



   14 ساختار کف...

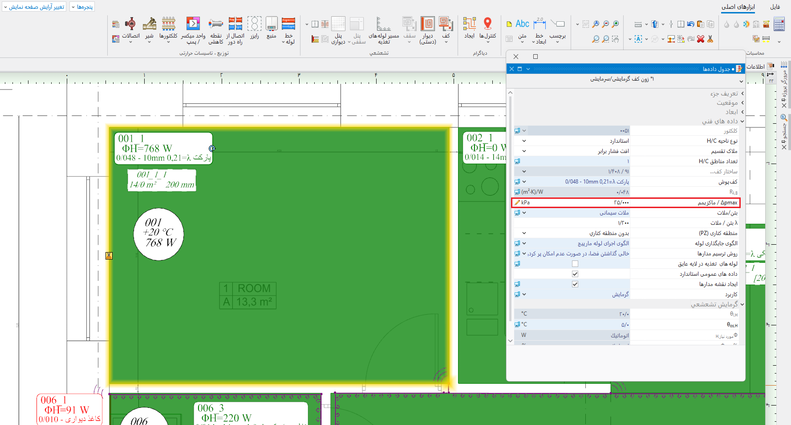

2. تغییر دهید حداكثر افت فشار در مدار .



   15. حداكثر افت فشار در مدار



ویرایش خطوط تقسیم المان منطقه گرمایش / سرمایش به المان های سطح گرمایش - سرمایش

For more information, see: Modifying the dividing line after automatic division

ویرایش و تصحیح دستی خطوط تغذیه ایجاد شده بصورت خودکار

For more information, see: مسیر لوله‌های تغذیه -ویرایش و تصحیح دستی خطوط تغذیه ایجاد شده بصورت خودکار

گرفتن نقشه در سیستم های تابشی

For more information, see: گرفتن خروجی نقشه در سیستم های تابشی

جایگزین کردن طول مدار کشیده شده (واقعی) در محاسبات

For more information, see: جایگزین کردن طول مدار واقعی

استفاده از صفحات در طراحی سیستم تابشی خشک - Dry

For more information, see: طراحی سیستمک dry

باز محاسبه و تصحیح نتایج

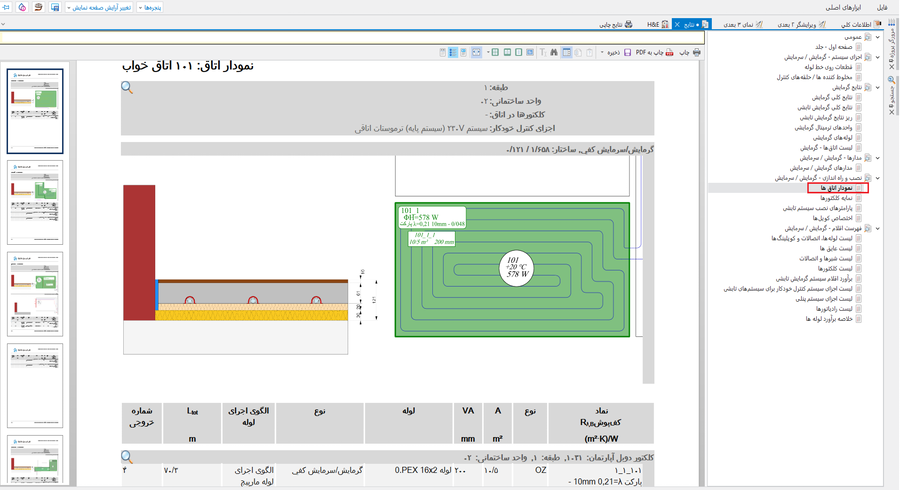

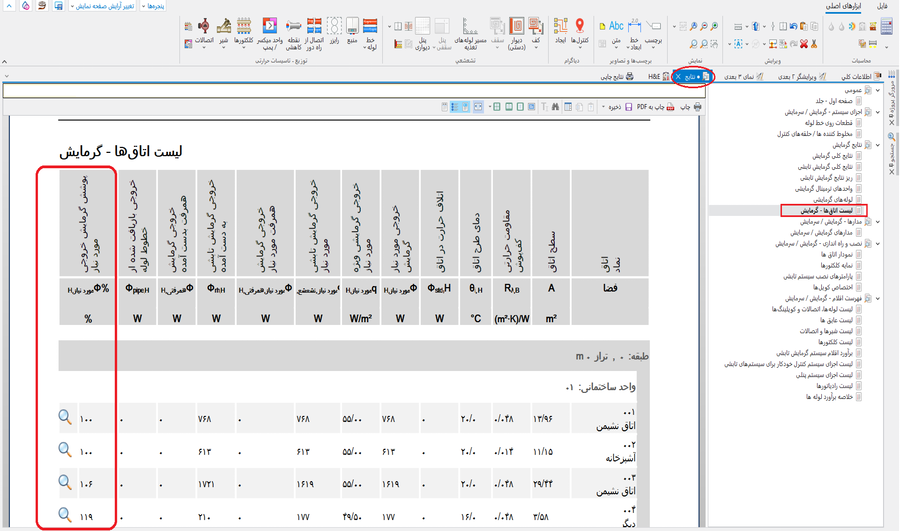

• با تصحیح محاسبات توجه ویژه ای باید داشت به میزان پوشش حرارت مورد نیاز در هر اتاق

16. پوشش گرمایش خروجی مورد نیاز

• کنترل کنید که اختلاف ارتفاع بین ساخت کف در فضاهای مجاور وجود نداشته باشد. گرمايش/سرمایش كفي



  17. ساختار کف...

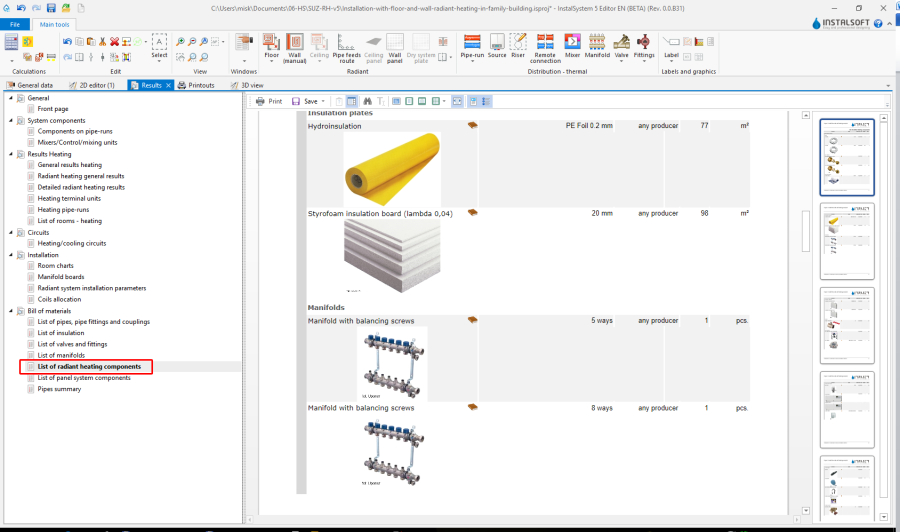

• برآورد اقلام



  18. فهرست اقلام - گرمایش / سرمایش - برآورد اقلام سیستم گرمایش تابشی



آماده کردن نقشه ها برای خروجی گرفتن / پرینت گرفتن

برچسب

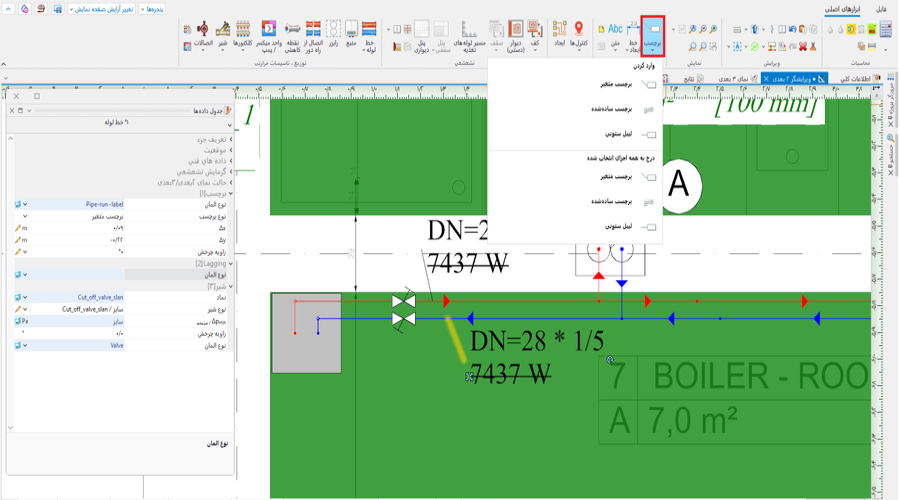

1. برچسب هایی که لازم دارید را برای اجزای مختلف در نظر بگیرید.
2. مشخصات برچسب های لازم را ویرایش کنید.
   For more information, see: Item 5. editing parameters configuration



   19. Inserting برچسب



جدول كلكتور

1. وارد کنید: جدول كلكتور.
   For more information, see: کلکتور و لوازم جانبی آن

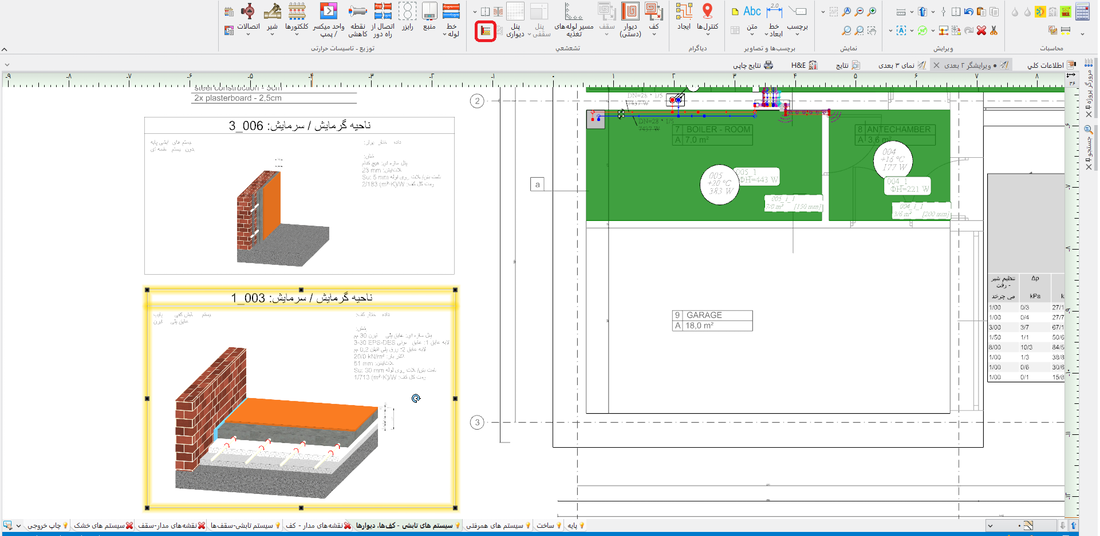

نقشه مقطع سازه

1. وارد کنید: نقشه مقطع سازه دوباره مقیاس کرده و صورت بندی آن را در صورت نیاز اصلاح کنید :



   20. نقشه مقطع سازه



مدار RHC

1. به طور خودکار نقشه مدارها را بکشید. مدار RHC
   For more information, see: کشیدن خودکار مدارها
2. مدارهای تشکیل شده را کنترل کنید و در صورتیکه لازم است آن ها ویرایش کنید: مدار RHC
   For more information, see: کشیدن دستی مدارها

فرمت كاغذ

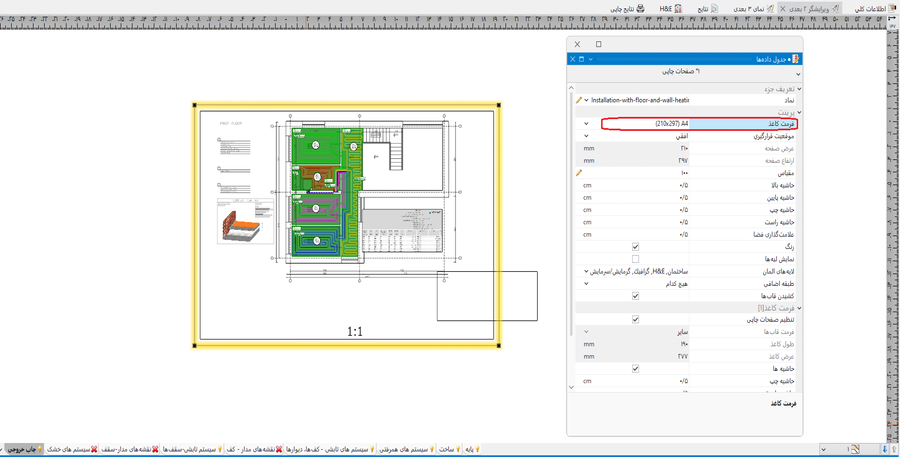

1. وارد کنید: فرمت كاغذ.
2. انتخاب کنید: فرمت كاغذ درجدول داده‌ها .



   21. Inserting فرمت كاغذ

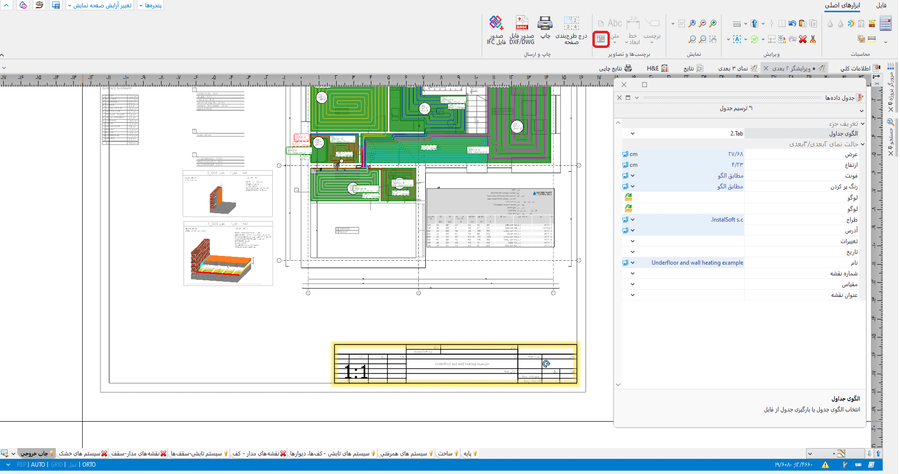

ترسيم جدول

1. وارد کنید: ترسيم جدول.
2. اطلاعات مورد نیاز را وارد کنید: جدول داده‌ها.



   22.ترسيم جدول



آماده کردن نقشه برای پرینت/صدور نقشه

1. خروجی گرفتن / چاپ.
2. از نتایج خروجی بگیرید یا آن ها را چاپ کنید:
   For more information, see: خروجی گرفتن از نتایج/ چاپ
