طراحی سیستم های گرمایشی با پایانه های همرفتی (رادیاتور و فن کویل)

Product	InstalSystem 5
Type of article	DESIGNING LESSON
Source for translation	2022-10-19

محدوده درس

این مقاله، روش طراحی یک سیستم گرمایشی همرفتی را از منبع تا پایانه‌های گرمایشی (شامل بالانس و کنترل کامل سیستم) ارائه می‌کند.

ماژول‌ها و ساختار نرم‌افزار

• InstalSystem 5 این پکیج شامل ماژول‌های زیر است :
  • سیستم‌های گرمایشی همرفتی جفت لوله‌ای
  • سیستم‌های گرمایشی

وبینار

می‌توانید فیلم وبینار مربوط به مفاهیم این درس را در قسمت زیر مشاهده کنید:

این وبینار شامل مفاهیم عنوان شده در این درسنامه است؛ اما عینا کپی یا فیلم ضبط شده آن نیست.

فایل پروژه

فایل پروژه مورد استفاده در این درس : Convective heating installation with radiators in residential building (example for the lesson).

گام نخست

در این مرحله ساختار ساختمان شامل (طبقات, اتاق‌ها) تعریف می‌شود. همچنین مقادیر بار حرارتی طراحی برای گرمایش فضاها تعیین می‌گردد.

گام‌های اجرایی

بارگذاری کاتالوگ‌ها و تنظیم اطلاعات پیش فرض پروژه

1. تب محدوده پروژه - تعیین محدوده پروژه : سیستم‌های گرمایشی.
2. تب مدیریت طبقات – تصحیح، بازبینی و افزودن پارامترهای پایه :
   • مقدار پیش فرض فاصله بین لوله‌های رادیاتور تا کف (ΔH_pipe-run,).
   • مقدار پیش فرض فاصله بین آستانه (لبه) پنجره تا کف زمین (H_s).
   • مقدار پیش فرض فرورفتگی - این پارامتر روی طول رادیاتورهایی که در محلی غیر از زیر پنجره‌ها جانمایی می‌شوند تاثیرگذار خواهد بود (عرض فرورفتگی).
3. تب كاتالوگ‌ها – بارگذاری کاتالوگ اقلام و محصولات موردنیاز پروژه.
4. تب سیستم‌های حرارتی/منابع – تصحیح و بازبینی پارامترهای زیر :
   • دمای آب ورودی پیش فرض (θ_s,H).
5. تب سیستم‌های حرارتی/سیستم توزیع/انواع و داده‌های پیش فرض – افزودن انواع پیش فرض زیر :
   • انواع لوله‌های پیش فرض و عایق پیش فرض,
   • انواع شیرهای پیش فرض,
   • انواع پیش فرض اتصالات و کلکتورها,
   • بازبینی و تصحیح گزینه‌های تنظیم هیدرولیک.

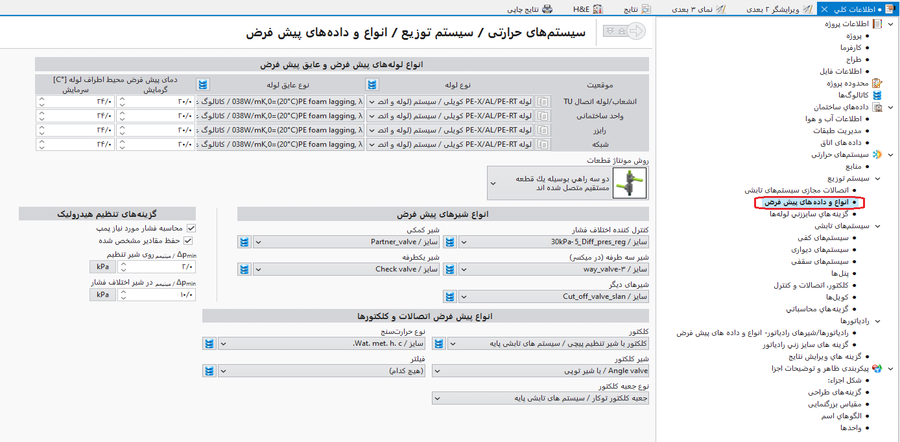

     1. سیستم توزیع/انواع و داده‌های پیش فرض


6. تب سیستم‌های حرارتی/سیستم توزیع/گزينه‌هاي سايززني لوله‌ها – بازبینی و تصحیح پارامترهای سایززنی عایق و لوله.
7. تب سیستم‌های حرارتی/رادياتورها/رادياتورها/شیرهای رادیاتور- انواع و داده های پیش فرض – افزودن انواع پیش فرض زیر:
   • نوع رادياتور پيش فرض,
   • نوع پیش فرض حوله خشک کن,
   • سیستم اتصال پیش فرض رادیاتور,
   • سیستم اتصال پیش فرض حوله خشک کن,
   • شير روی لوله های رفت مدار رادیاتور,
   • شير روی لوله های برگشت مدار رادیاتور,
   • نوع رادیاتور پیش فرض با اتصال از سمت راست ,
   • سیستم اتصال پیش فرض رادیاتور (اتصال راست/چپ/وسط),
   • شیرهای پیش فرض برای رادیاتورهای تغذیه از پایین - به کاربرد مناسب توجه کنید: برای سیستم جفت لوله ای (دو لوله ای) (رفت و برگشتی),
   • مجموعه پیش فرض شیر رادیاتور - به کاربرد مناسب توجه کنید: برای سیستم جفت لوله ای (دو لوله ای) (رفت و برگشتی),
   • ,
   • بازبینی و تصحیح تنظیمات رایج.

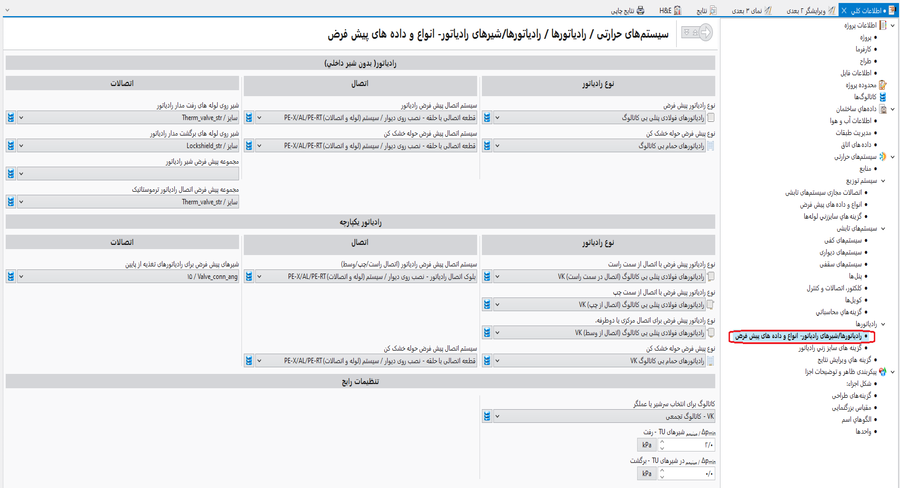

2. رادياتورها/شیرهای رادیاتور- انواع و داده های پیش فرض

1. تب سیستم‌های حرارتی/رادياتورها/گزینه های سايز زني رادياتور – بازبینی، تصحیح و افزودن پارامترهای پایه :
   • محدوديت هاي پيش فرض سايز رادياتور (روش اندازه‌گیری پیش فرض),
   • گزینه های سايز زني رادياتور,
   • موارد اضافی برای سایز رادیاتور.

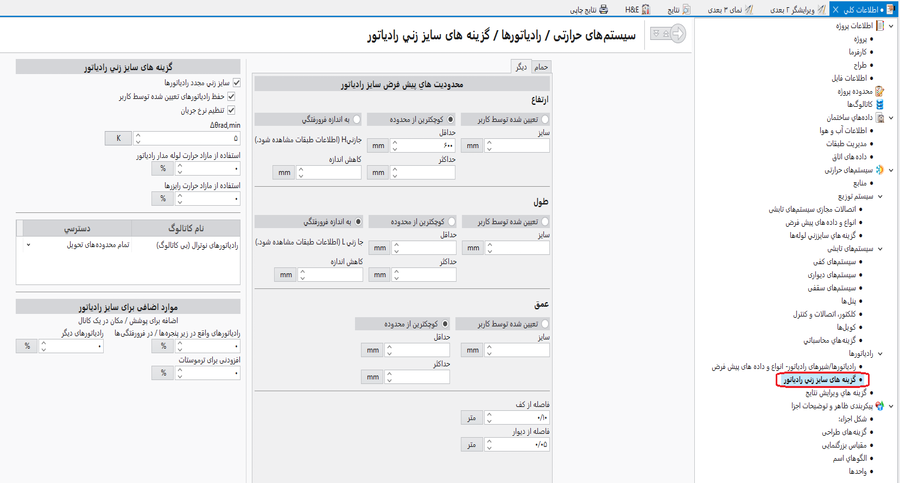

     3. گزینه های سايز زني رادياتور



ویرایش سیستم - رادیاتورهای همرفتی

وارد کردن رادیاتورهای همرفتی به پروژه و ویرایش گرافیکی

عملیات درج و ویرایش گرافیکی را در حالت AUTO , چرخش افقی, انتخاب چندگانه عملکرد انجام دهید.

1. انتخاب محدوده ویرایش سیستم های همرفتی.
2. چند رادیاتور را وارد پروژه کرده و در زیر پنجره‌ها یا داخل فرورفتگی‌ها جانمایی کنید. البته این کار مستلزم اینست که ساختار ساختمان (شامل پنجره‌ها و فرورفتگی‌ها) را قبلا ایجاد کرده باشید.
   For more information, see: Preparation of building structure
3. رادیاتورها را بصورت دستی در مکان‌های دیگری جانمایی کنید.
   مشاهده ویدیو

تغییر دادن ارتفاع/عمق قرارگیری رادیاتورها

1. این موارد را تنظیم کنید:

• ارتفاع رادیاتورهای حمام‌ها (فاصله از کف (تنظیم داده‌های طبقه));
• عمق شیار برای فرورفتگی‌ها (فاصله از کف (تنظیم داده‌های طبقه) - عمق شیار را بصورت یک عدد منفی وارد کنید).
  مشاهده ویدیو

وارد کردن شیرهای رادیاتور

1. قطعات (شیرها) را به صورت روبرو قرار دهید : شیرهای رادیاتور روی رادیاتورهای انتخاب شده .
   مشاهده ویدیو

ویرایش نوع اتصالات

1. تغییر نوع اتصالات رادیاتورهای انتخابی با استفاده از ابزارهایی برای علامت گذاری اجزای متعدد.
   مشاهده ویدیو

ویرایش سیستم - ضمیمه نقشه‌ها با سیستم توزیع جفت لوله‌ای (رفت و برگشتی)

منبع

1. منبع را وارد پروژه کنید.

ترتیب چینش سیستم

1. چینش سیستم را با قرار دادن منبع در قسمت مجزایی از ساختمان شروع کنید؛ ساختمانی که شامل همه رادیاتورها (بدون متصل کردن آنها) می‌باشد. . سیستم را با استفاده از آیکون جفت خط لوله اصلی با در نظر گرفتن فضای کافی بین آنها ترسیم کنید, می‌توانید از حالت‌های AUTO و ORTO نیز استفاده کنید.
   مشاهده ویدیو


متصل کردن رادیاتورها به سیستم

1. رادیاتورها را با استفاده از گزینه بطور اتوماتيك واحد هاي ترمينال را متصل مي نمايد به سیستم توزیع متصل کنید و در صورت لزوم, از حالت‌های جفت خط لوله اصلی ، AUTO ، ORTO

و ابزارهای علامت گذاری اجزای متعدد استفاده کنید.
مشاهده ویدیو

اتصالات یا فیتینگ‌ها

1. شير را روی خطوط رفت و برگشت رادیاتور قرار دهید. دقت کنید که شیرها روی خط رادیاتور بنشینند (بچسبند) و همچنین به شکل شیرها (مستقیم یا زاویه دار) توجه کنید. شکل شیرها در انتخاب مناسب اتصالات رادیاتورها تاثیرگذار است.
2. در جایی که تنظیمات پیش فرض جهت شیر درست نیست، جهت درست شیر را تنظیم نمایید.

بررسی درستی ساختار ساختمان

1. صحت و درستی ساختار سیستم را با استفاده از گزینه بررسی اتصالات کنترل کنید (کلید میانبر: Shift + F2).
2. صحت و درستی ساختار سیستم را کنترل کنید و برخوردهای اجزا با هم را با استفاده از نمای 3 بعدی بررسی کنید.

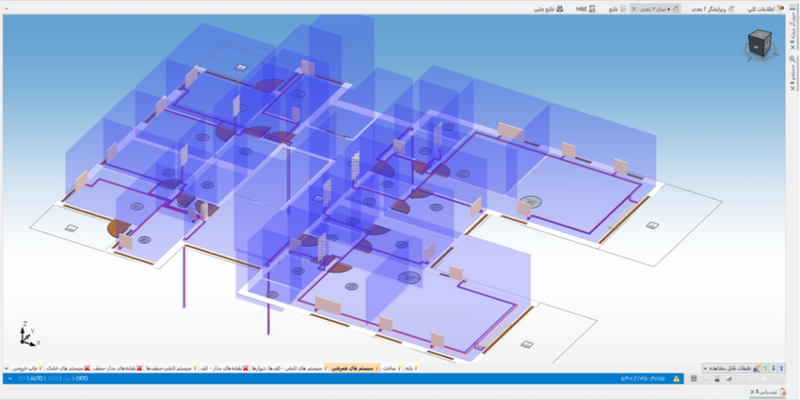

   4. نمای 3 بعدی



For more information, see: Verification of the correctness of building structure

ویرایش اطلاعات اجزای سیستم

رادياتورها

1. سهم هر پایانه را در پوشش نیاز حرارتی اتاق ها، برای هر رادیاتور بر حسب درصد مشخص کنید, (مشاركت[%]).
2. اگر نیاز به تنظیمات اضافه‌تری برای ابعاد رادیاتور دارید (به غیر از تنظیمات پیش فرض)، اعمال نمایید.
3. در صورت نیاز، روش سایزینگ رادیاتورها یا محدودیت‌های پیش فرض را تغییر دهید: ارتفاع, طول یا عمق پایانه‌ها - به پایانه‌هایی که در فرورفتگی‌ها نصب نشده‌اند توجه ویژه داشته باشید (مثل رادیاتورهای حمام‌ها).
4. نوع رادیاتور را به چیزی غیر از نوع پیش فرض تغییر دهید. در صورت لزوم, رادیاتور خاص مد نظر خود را از کاتالوگ انتخاب کنید,
5. لنگر یا نقطه مبنا را تعیین کنید- نقطه‌ای که طول رادیاتور نسبت به آن تغییر می‌کند, و موقعیت آن در نمای پلان ثابت خواهد بود.

فیتینگ‌ها

1. بازبینی و تصحیح اطلاعات مربوط به شیرها/فیتینگ‌ها و اتصالاتی که در رادیاتورها و یا در سیستم مورد استفاده قرار گرفتند.

ویرایش کردن میزان سهم پوشش دهی بار حرارتی فضاها

برای تعیین و اعلام درصد مشارکت و سهم هر منبع حرارتی در تامین نیاز حرارتی فضاها، یک ویرایشگر در برنامه وجود دارد. خروجی منابعی غیر از رادیاتور یا سیستم گرمایش تابشی (مثل شومینه یا هیترهای برقی) در این برنامه محاسبه نمی‌شود, اما میزان تخمینی سهم این منابع در تامین نیاز حرارتی فضاها را می‌توان منظور نمود.

همچنین می‌توان در این قسمت ویرایشگر، روش محاسبه خروجی مورد نیاز فضاها را مشخص کرد و داده‌های مورد نیاز روش انتخابی را در برنامه وارد نمود. .

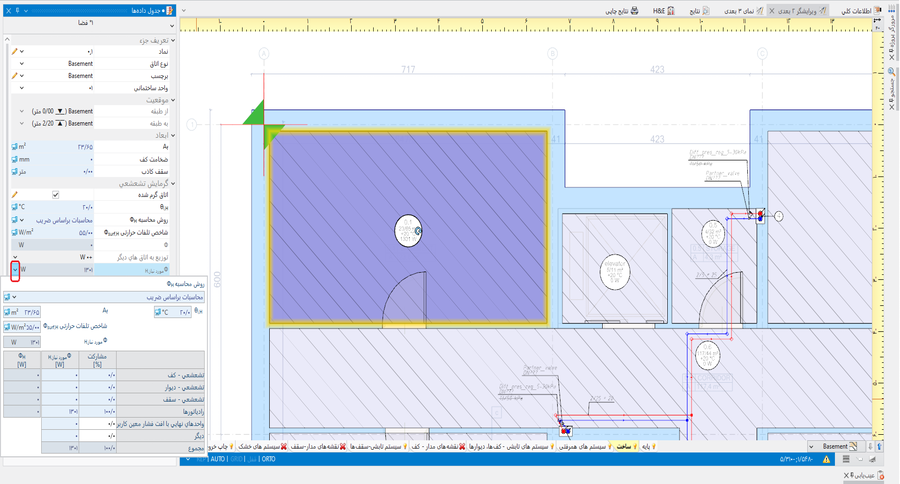

5. ویرایشگر سهم پوشش بار حرارتی

محاسبات و عیب یابی

1. محاسبات کامل را با کلیک کردن بر روی آیکون ماشین حساب در بخش محاسبات نوار ابزار اجرا کنید.
2. نتایج محاسبات را با توجه وِیژه به موارد زیر، بررسی کنید:
   • میزان پوشش نیاز گرمایی در اتاق‌ها,

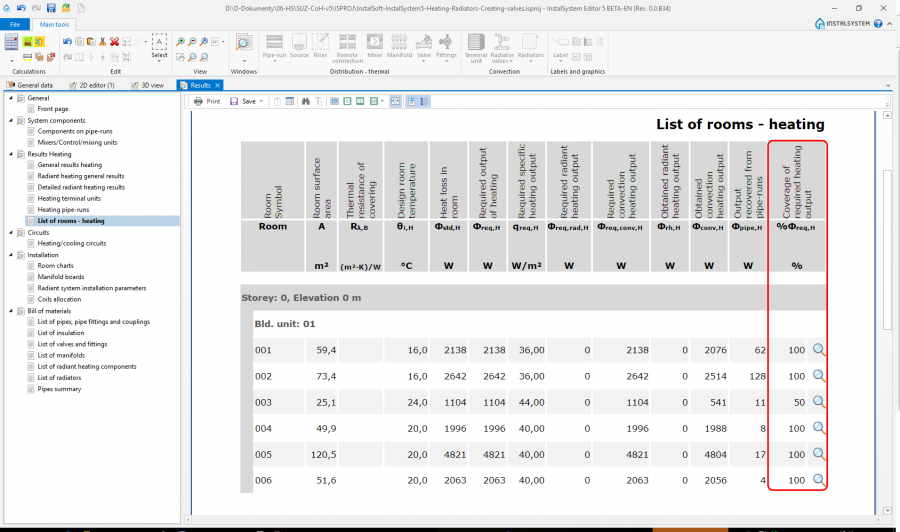

     6. لیست اتاق‌ها - گرمایش


   • سایز رادیاتورها,

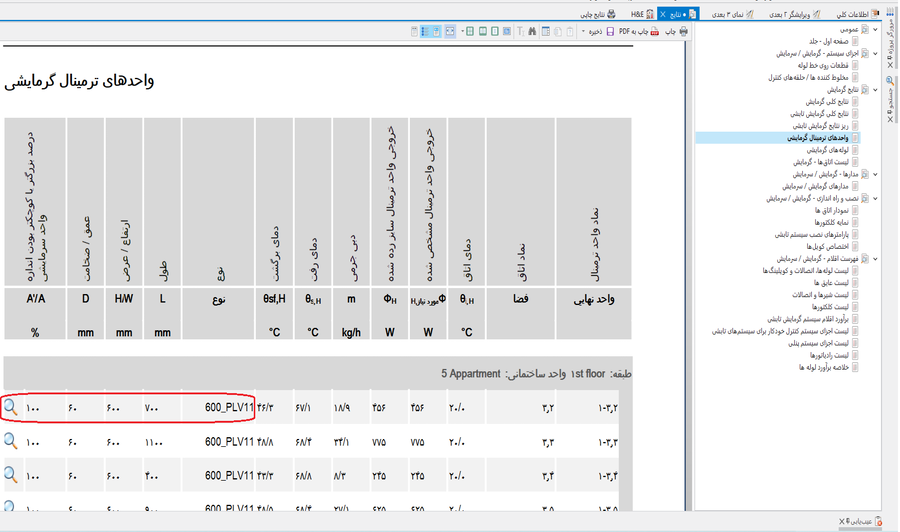

     7. واحدهای ترمینال گرمایشی


   • انتخاب اتصالات رادیاتورها,
   • پیغام‌هایی درباره مقادیر دبی بالانس نشده در مدارها.

For more information, see: Calculations and diagnostics

ایجاد کردن نمای شماتیک

نماهای شماتیک باید بصورت روبرو ایجاد شوند: Automatically generate schematic views.

آماده کردن نقشه برای پرینت/صدور نقشه

Zaznaczyć/odznaczyć opcję قلاب‌های رادیاتور را نشان دهید. w گزینه‌های طراحی.
For more information, see: Preparation of drawings for export/printing
