طراحی سیستم های فاضلابی
پرش به ناوبری
پرش به جستجو
| Product | InstalSystem 5 |
| Type of article | DESIGNING LESSON |
| Source for translation | 2022-06-06 |
محدوده درس
این مقاله، راه پایه طراحی یک سیستم فاضلابی داخل ساختمان ثقلی است. این سیستم از وسایل مصرف کننده شروع می‌شود و به نقطه خروجی فاضلاب ساختمان ختم می‌شود.
ماژول ها و ساختار نرم افزار
- InstalSystem 5 در ماژول زیر:
- سیستم‌های ثقلی فاضلاب خانگی
گام نخست
پروژه شامل همه تنظیمات و پیش فرض های اولیه در فایل نمونه است. نقشه اولیه براساس یک فایل اتوکد گسترش پیدا کرده است.
گام‌های اجرایی
باز کردن فایل پروژه
- وقتی یک طرح جدید را آغاز می‌کنید، یک فایل الگو را که از قبل تنظیمات لازم در آن انجام شده است را انتخاب کنید.
- یک فایل که شامل یک ساختار ساختمان را وارد کنید: حداقل اطلاعات شامل مختصات درست و همین طور ضخامت درست کف (اسلب) است. و یا همین طور شامل کنید سیستم فاضلابی را، اطلاعات و داده های اولیه لازم برای سیستم فاضلابی را از یک فایل الگو مناسب وارد کنید.
For more information, see: فایل های الگو
| Project files
|
Initial state, isproj Sewage installation, isproj |
| Designed with | InstalSystem 5 Rev. 23.B1 |
| Required modules | ماژول پایه سیستم‌های ثقلی فاضلاب خانگی |
| Project range | Sewage installation |
| Used catalogues |
Standard water taps and whiteware |
| Type of building | residential building with basement 3-storey |
| Building structure | Base drawing all storeys, dwg |
| Drawings range | Plan view |
| Prepared by |  www.instalsoft.com |
| Legal disclaimer | The whole file or parts of the project may be copied |
| Calculation results | Results, pdf |
| Drawing results | Full printout, dwg Storage, pdf Ground floor, pdf Attic floor, pdf |
ویرایش داده های عمومی
فعال کنید: سیستم‌های فاضلابی.
اطلاعاتی که را هندسه و طرح سیستم فاضلابی را به شدت تحت تاثیر قرار می‌دهد را برای هر پروژه جداگانه معین کنید.
- عمق پیش فرض نقطه خروجی فاضلاب به خارج (به صورت نسبی به سطح صفر). همینطور سطح زمین (ground level) را مد نظر داشته باشید.
- مشخصات ضخامت کف (لایه هایی که روی اسلب قرار می‌گیرند.) در طبقات مستقل. - توجه! این تغییرات ممکن است سیستم‌های طراحی شده دیگر در این فایل را نیز تغییر دهد. همینطور مصرف‌کنندگان فاضلابی که روی کف و یا در ارتفاعی از پیش تعریف شده از کف تعریف شده اند را تحت تاثیر قرار می دهد.
تنظیمات بیشتری در داده‌های عمومی ممکن است نیاز باشد، زمانی که کار با یک فایل آغاز شود که تنظیمات اولیه مربوط به ماژول فاضلابی در آن اعمال نشده است یا از یک فایل الگو استفاده نشده باشد. # در این برگه مشخص کنید سیستم‌های فاضلابی:

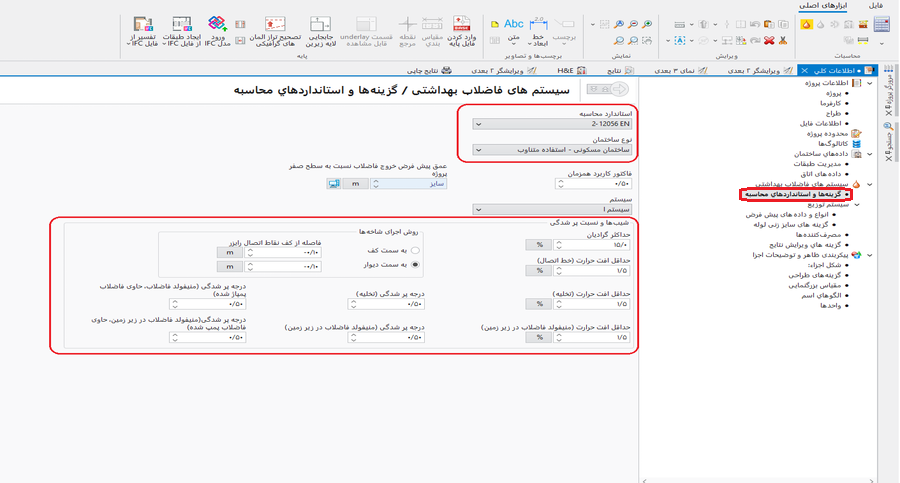

- گزینه‌ها و استانداردهاي محاسبه:
- در برگه استاندارد محاسبه آنچه برای بازار کاری خود مناسب است را انتخاب کنید.
- نوع ساختمان,
- حداقل شیب را با توجه به نیاز های طراحی خود و مقررات اعمالی انتخاب کنید.
- جهت پیش فرض را مشخص کنید برای روش اجرای شاخه‌ها,
- For the selected direction define the default value of the فاصله از کف نقاط اتصال رایزر آنچه قابل به کار گیری است در تمام طبقات پروژه, وانچه که می تواند به طور مجزا در هر طبقه ویرایش شود.
- درصد پیش فرض پر شدگی لوله
- گزینه‌ها و استانداردهاي محاسبه:
- درون سیستم توزیع برگه اختصاص دهی انواع و داده‌های پیش فرض برای هر المان با توجه به,
- نوع لوله پيش فرض: فاضلاب / ونت برای خطوط لوله در جاهای مختلف,
- روش‌های پیش فرض اجرای اتصالات - لیست های انتخابی بستگی دارند به کاتالوگ های پیش فرض لوله در مکان مورد نظر ,
- انواع پیش فرض: مولفه هاي ديگر.

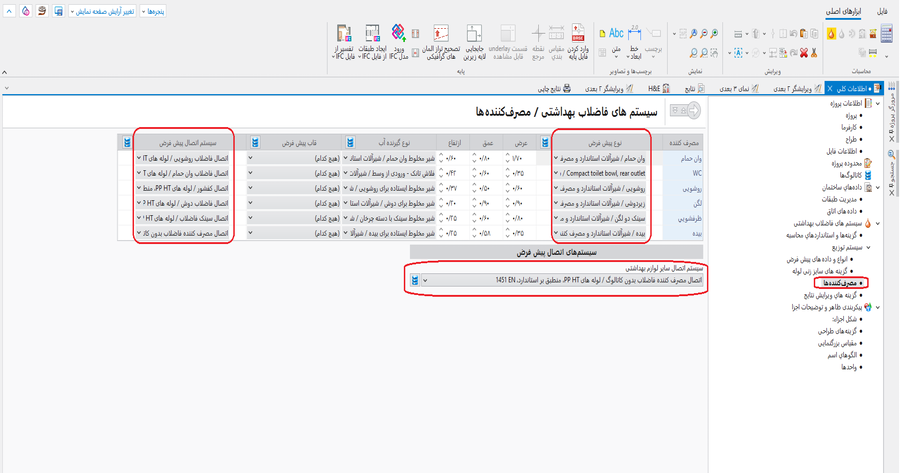

- درون مصرف‌کننده‌ها جدول اعداد را اختصاص دهید با توجه به:
- سیستم‌های اتصال پیش فرض از قسمت مربوط به لوله ها جایی که برای اتصالات مشخص شده است، سیستم مناسب را بر اساس نوع مصرف تعیین شده مشخص کنید.
- سیستم اتصال سایر لوازم بهداشتی انتخاب معمول برای انواع مصرف کننده باقی مانده.

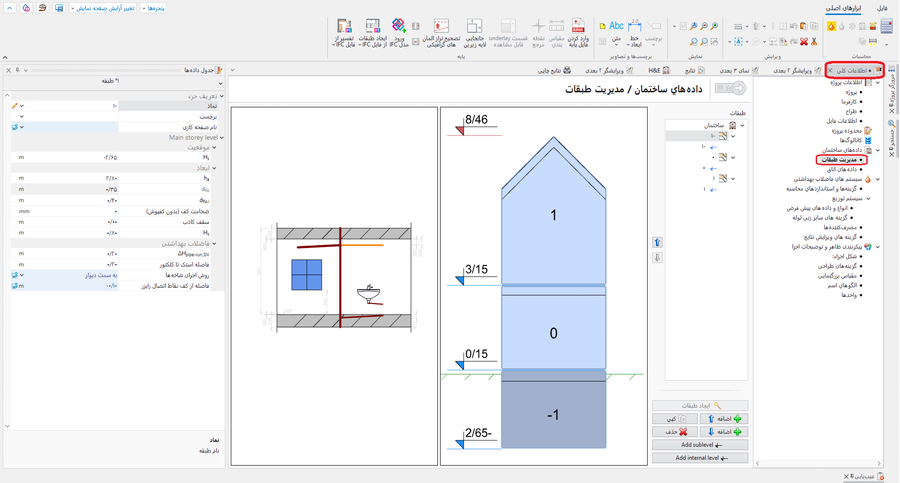

- ویرایش اطلاعات در مدیریت طبقات قسمت پروژه
- برای طبقاتی با شبکه فاضلابی، مشخص کنید مقدار مورد نیاز نقطه اتصال استک به منیفلد (جمع آوری), "اتوماتیک" به این معنی است که به نرم افزار اجازه دهید خودش این انتخاب را انجام دهد بنا بر مکان خروجی سیستم فاضلابی، با انتخاب یک مقدار دستی، می توانیم به عنوان مثال مکان این نقطه خروجی را در زیر سقف زیرزمین جانمایی کنیم.
- روش اجرای شاخه‌ها تغییر دهید اگر در یک طبقه معین، مقدار مورد نظر متفاوت است از مجموعه داده های عمومی بالا.
- فاصله از کف نقاط اتصال رایزر مقادیر منفی به معنای قرار دادن نقاط تقاطع (اتصال) در استک در شفت (داکت) های تاسیساتی درون کف، یا اسلب سقف است که ممکن است اساسی باشد برای نگاهداری زوایای درست، نسبت به خروجی وسایل مصرفی جانمایی شده در پایین.
ویرایش سیستم تاسیسات و اطلاعات آن
ویرایش ساختار نصب سیستم تاسیساتی
- وسایل مصرف کننده را وارد کنید. اگر که از قبل وارد نشده بودند. به عنوان مثال ممکن است از یک طراحی پیشین سیستم آبرسانی این موارد وجود داشته باشند. For more information, see: Editing sanitary installation.
- وارد کنید استک المان ها و کامل کنید اطلاعات اساسی آن ها را در پنجره جدول داده‌ها:
- وابسته به هدف هر استک المان، نوع صحیح آن را مشخص کنید در قسمت انواع خط لوله.
- در المان در بالای استک در این قسمت، راهی را تعریف کنید که در آن خط لوله در آخرین طبقه برای استک آن المان پایان می یابد.:
- برای استک فاضلابی, جایی که این المان پایان میابد، ضروری است که یک المان ونت در نظر گرفته شود. (یعنی. لوله ونت) هیچکدام گزینه انتخاب شده , به معنای این است که یک خروجی (منیفلد) ونت باید در آینده اضافه شود.
- ونت استک باید با یک المان ونت پایان یابد, یا باید به استک فاضلابی متصل شود.
- در موقعيت قسمت, مشخص کنید محدود طبقات مربوط به المان.
- پارامترهای اضافی را برای استک های جفت تعریف کنید. (فاضلاب بهداشتی + ونت): فاصله محور لوله‌ها, ایجاد خودکار ونت موازی انتخاب در چک‌باکس.

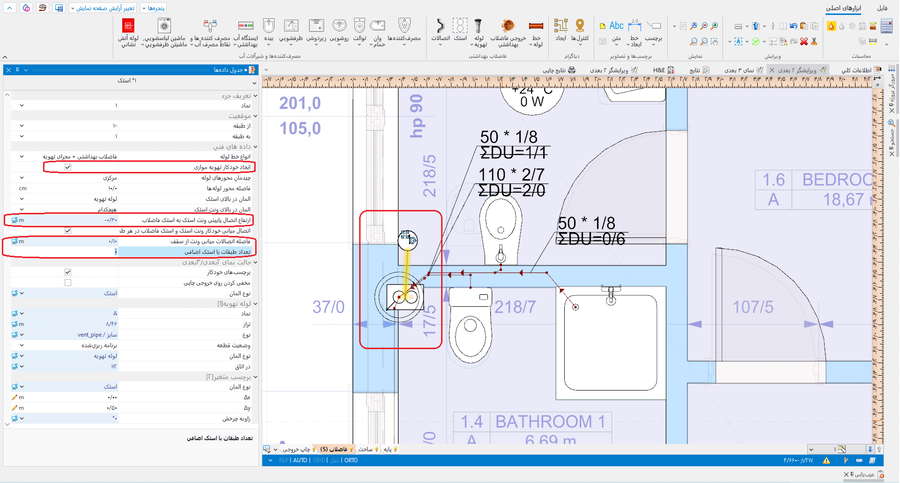

- برای استک المان ها با بای پس ونت (با چک باکس انتخاب شده ایجاد خودکار ونت موازی در جدول داده‌ها element window), معین کنید و , اگر نیاز است, پارامترهای زیر را نیز ویرایش کنید:
- انتخاب کنید اتصال میانی خودکار ونت استک و استک فاضلاب در هر طبقه در چک باکس,
- قرار دهید مقدار را در قسمت فاصله اتصالات میانی ونت از سقف
- تغییر دهید مقدار را در قسمت ارتفاع اتصال پایینی ونت استک به استک فاضلاب,
- (اختیاری) معین کنید یک شماره در <تعداد طبقات با استک اضافی قسمت (شمارش از پایین ترین طبقه).
- وارد کنید خروجی فاضلاب بهداشتی و روشن کنید جایگاه آن را در مدل (طرح),
- متصل کنید وسایل مصرف کننده را با استک با استفاده از خط لوله اجزا. توجه! در سیستم فاضلاب این جز همواره تشکیل شده است از یک قسمت. اگر، برای اتصالات عمودی، اتصالی جز اتصالات 90 درجه نیاز بود، این اتصالات باید مشخص شوند در پنجره اطلاعات كلي در انواع و داده‌های پیش فرض tab in the روش‌های پیش فرض اجرای اتصالات قسمت , و اتصالات خط لوله فاضلاب بهداشتی ثقلی المان ها باید بصورت عمودی کشیده شوند. (از چمفرینگ در نمای پلان استفاده نکنید.)
- در طبقه ای که خروجی فاضلاب بهداشتی جایگذاری شده، متصل کنید آن را با استفاده از استک, برای تشکیل جمع آوری فاضلاب ارتفاع سیستم جمع آوری فاضلاب بطور پیش فرض تطبیق می یابد با جایگاه خروجی فاضلاب بهداشتی, مگر اینکه مقدار نقطه اتصال استک به منیفلد (جمع آوری) بطور دستی مشخص شده باشد.
مشاهده ویدیو
سنجش درستی ساختار سیستم تاسیساتی
- معین کنید درستی ساختار سیستم تاسیساتی را با بررسی اتصالات تابع (میانبر: Shift + F2). توجه! برای انواعی از وسایل مصرف کننده که جهت اتصال باید نسبت به اجزا دیگر بصورت عمودی باشند (مثلا یک توالت فرنگی با اتصال عمودی (وال هنگ))، این تابع بطور اتوماتیک لوله های کوتاهی را بلافاصله بعد از وسیله مصرفی می‌سازد تا از صورت گرفتن این اتصال عمودی مطمئن شود.

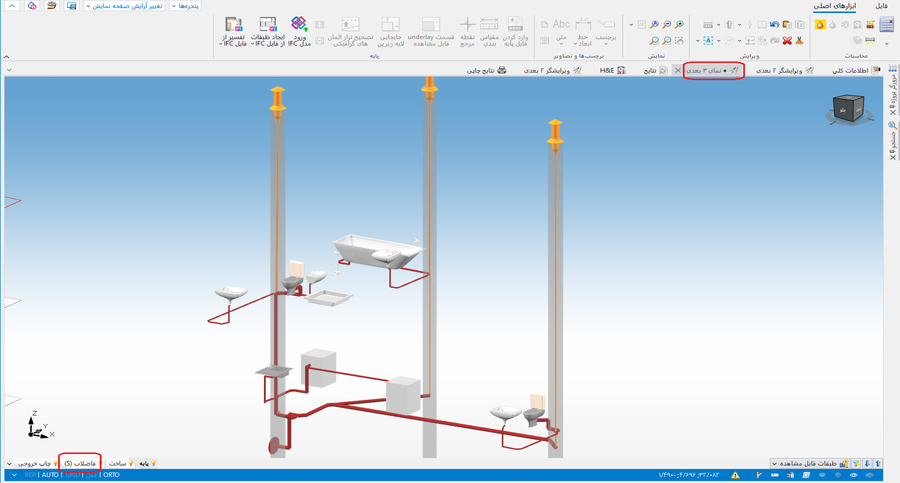

- معین کنید درستی ساختار سیستم تاسیساتی را و تشخیص دهید برخوردهای سیستم با سایر سیستم ها را با استفاده از نمای 3 بعدی, اگر ضروری است، نمایش سایر اجزا فعال کنید. ویرایش محدوده ها، توصیه می شود در این حالت دیواره از حالت نمایش خارج شوند.
> معین کنید درستی سیستم ساختار تاسیسات فاضلابی را با استفاده از نمای 3 بعدی.]] - بطور موقت، معین کنید درستی مسیرهای لوله های عمودی را در طرح، محاسبات ممکن است بعدا باعث تغییر آن شود.
- معین کنید، اگر ضروری است: ارتفاع انتهای لوله ها ( با توجه به قیود، حاصل شده اتصال آن‌ها به سایر اجزا)، همچنین معین کنید صحیح بودن شیب واقعی خطوط.
توجه! با در نظر گرفتن این تغییرات، کنترل کردن و معین کردن درستی سیستم باید تکرار شود.
ویرایش اطلاعات مربوط به اجزای تاسیساتی

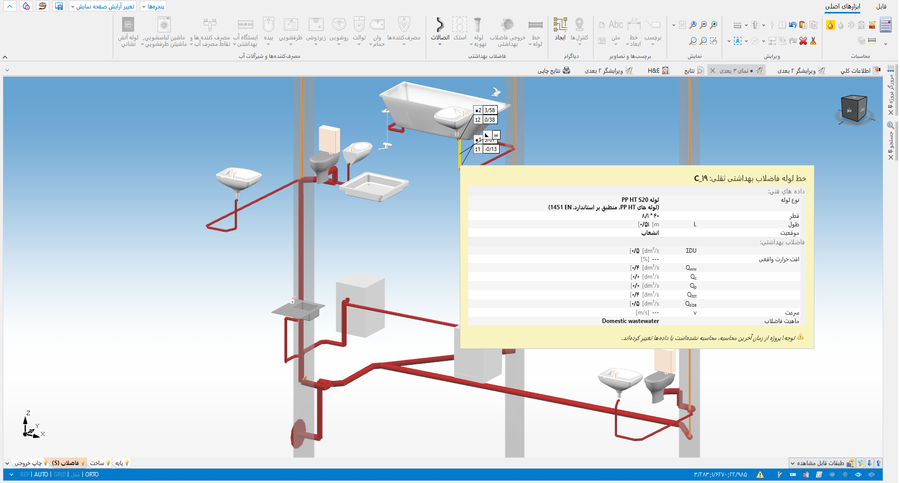

- معین کنید اطلاعات مربوط به اجزا در حوزه فاضلاب را (میزان مصرف DU و قطر خروجی)
- اگر ضروری است، معین کنید و تطبیق دهید داده های مربوط به خطوط لوله را به چیزی غیر از آنچه در داده های پیشفرض آمده است. (نوع لوله، قطر لوله و جای آن)

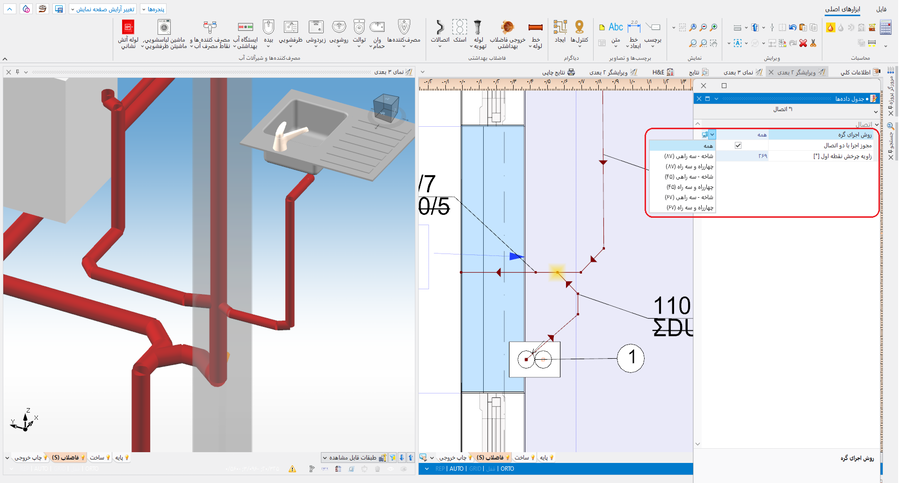

- (اختیاری) اگر مورد نیاز است، تغییر دهید شیوه درک نقاط اتصالی - nodes – در خطوط لوله انتخابی به مقادیری بغیر از مقادیر پیش فرض. امکان این تغییر در این جا موجود است:
اتصال المان
انجام محاسبات
- اگر در ایرادیابی و صحت سنجی، به ایرادی برخورد نکردید، می توانید انجام محاسبات را آغاز کنید در سیستم‌های فاضلابی با کلیک روی
در محاسبات این قسمت نوار ابزار. انجام محاسبات در نهایت مسیر عمودی لوله ها را مشخص می کند. . - بعد از انجام محاسبات، اصلاح دستی مسیر لوله های عمودی لوله ها به طریق زیر ممکن است:
- اعمال مقادیر صحیح در جدول داده‌ها پنجره برای خط لوله فاضلاب بهداشتی ثقلی المان ها در قسمت های زیر شیب واقعی, ارتفاع گره اول, ارتفاع گره دوم.
- تقسیم (جدا سازی) المان های انتخاب شده ی خط لوله فاضلاب بهداشتی ثقلی در قسمت ها و اصلاح صحیح داده ها
توصیه می شود اعمال چنین تغییراتی بصورت مرحله ای و آهسته انجام شود تا تاثیر آن ها بر سیستم مشاهده شود، چرا که تغییر در یک نقطه - NODE – بعد از انجام محاسبات ممکن است تاثیرات بزرگی روی جایگذاری و محاسبات قسمت بزرگ تری بگذارد.
- توجه! تعریف (فضا) مسیرهای عمودی برای لوله ها، نرم افزار تجاوز نخواهد کرد از مقادیر تعریف شده در حداکثر گرادیان در اطلاعات كلي پنجره در گزینه‌ها و استانداردهاي محاسبه برگه، این مقدار به طور خودکار گسترش پیدا خواهد کرد به تمام المان های خط لوله فاضلاب بهداشتی ثقلی در صورت رخ دادن تفاوت در مختصات عمودی بین نقطه انتهایی یک خط لوله محاسبه شده و یک خط لوله دیگر، یک خط لوله عمودی اضافه شکل می گیرد. یک راه حل جایگزین این مساله، اجازه دادن به جایگذاری خطوط لوله با شیب بیشتر، با اضافه کردن یک مقدار جدید تکی برای هر خط لوله درون حداکثر گرادیان در پنجره اطلاعات كلي و با دوباره محاسبه کردن آن است .
صحت سنجی محاسبات

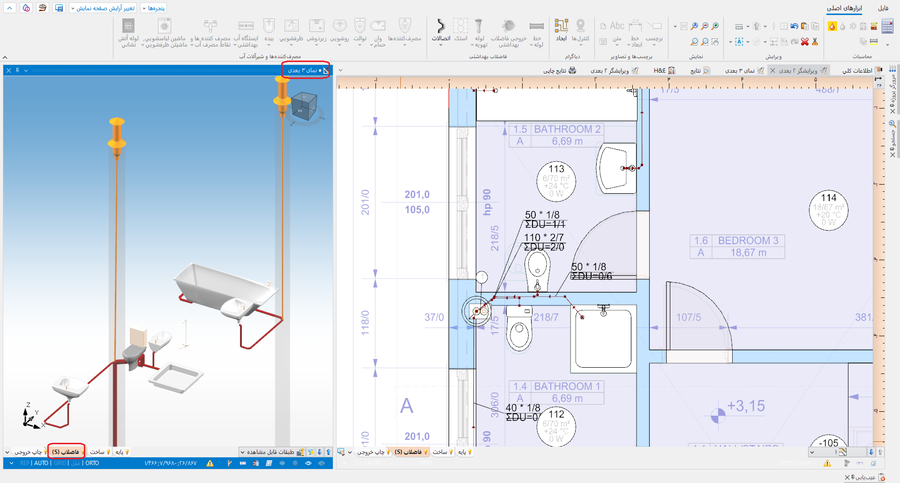

- بعد از انجام محاسبات، طرح سیستم (SYSTEM LAY OUT) باید بصورت چشمی صحت سنجی شود توسط نمای 3 بعدی.
- قطرهای اندازه گذاری شده خطوط لوله و اتصالات می توانند مستقیما در نقشه ها صحت سنجی شوند

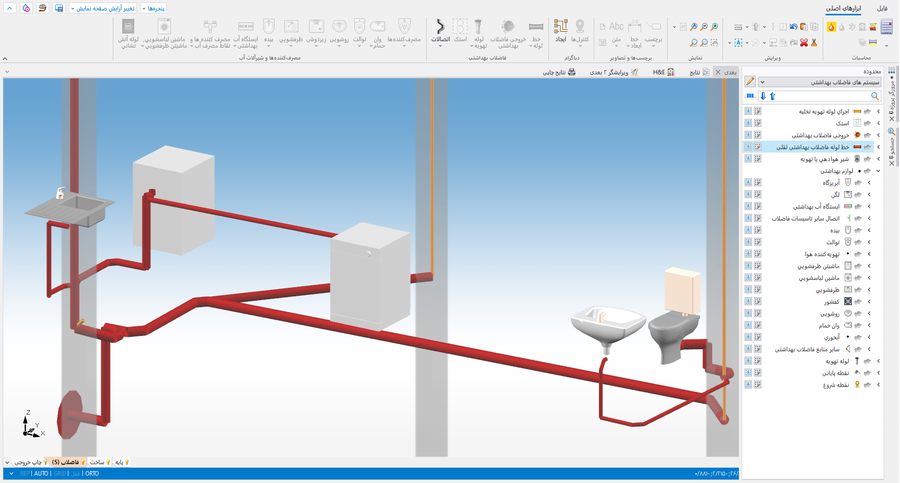

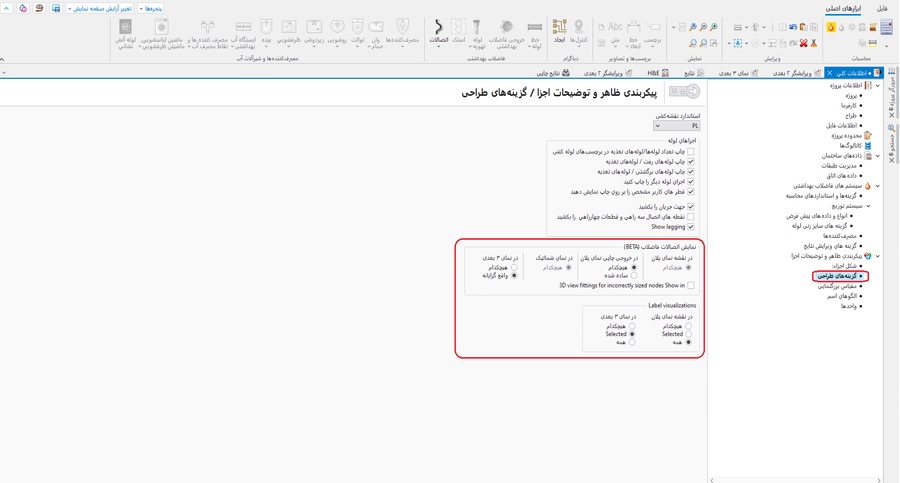

- (اختیاری) اگر کاتالوگی با قابلیت نمایش تصویری اتصالات در نقاط - NODES - در پروژه استفاده شده باشد، می توان از آن برای صحت سنجی درستی اتصالات سایز زده شده برای لوله استفاده کرد. برای انجام چنین کاری، به تصویر کشیدن نقاط (node visualization) باید روشن شود در نمایش اتصالات فاضلاب (BETA) در نقشه نمای پلان و در نمای 3 بعدی درون اطلاعات كلي پنجره در گزینه‌های طراحی برگه

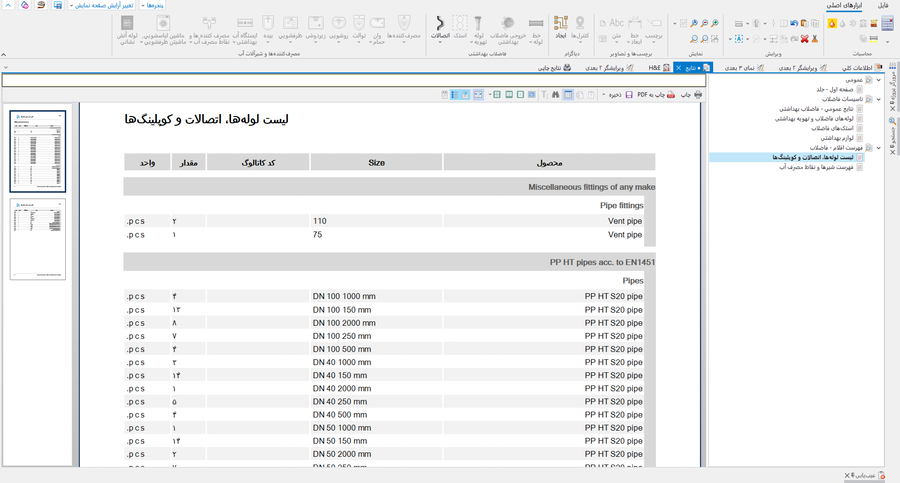

توجه! فقط نقاط به درستی انتخاب شده با اتصالات، یا می توان گفت (NODES) بدون پیغام های خطا درون پنجره عیب‌یابی - فرم های دیگر نتایج محاسبات برچسب های اجزا و جدول های محاسبات هستند. For more information, see: Presentation of the calculations result
ایجاد نمای شماتیک
نمای شماتیک را می توان همانطور که پیش از این توضیح داده شد بطور اتوماتیک ایجاد کرد. For more information, see:درست کردن خودکار نمای شماتیک
آماده سازی نقشه ها یرای چاپ/خروجی گرفتن
- برای داشتن نتایج در خطوط لوله و نقاط نصب Nodes installation در خروجی نهایی، برچسب ها باید وارد شده باشند.For more information, see: خروجی و چاپ نقشه ها
- Completed drawings can be printed and/or exported For more information, see: چاپ و خروجی گرفتن از نتایج
