| Product | InstalSystem 5 |
| Type of article | FUNCTION AND TOOL |
| Source for translation | 2022-02-05 |
تعریف
جدول كلكتور امکان ارائه پارامترهای كلكتور و مشخصات آن را در پلان ها به شکلی مرتب و منسجم فراهم می کند. چهار قالب پیش فرض جدول در دسترس کاربران می باشد. کاربر همچنین می تواند اطلاعات نمایش داده شده در ستون ها و ردیف ها را تعیین و مدیریت کند و قالب جدول دلخواه خود را به عنوان یک "الگوی تعریف شده توسط کاربر" ذخیره کند تا در پروژه های آینده مورد استفاده قرار گیرد.
موقعیت قرارگیری در نرم افزار

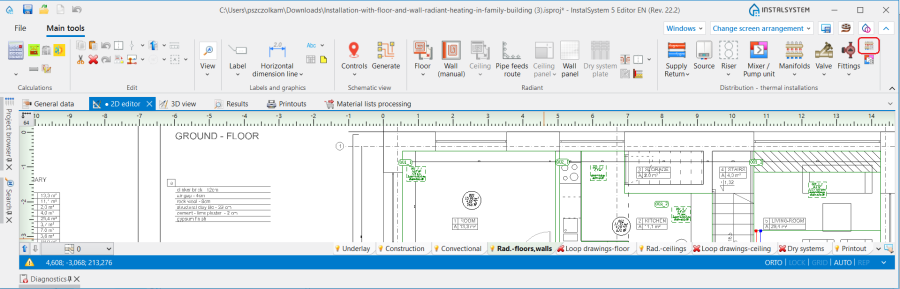

- جدول كلكتور در بخش توزیع - تاسیسات حرارتی در نوار ابزارهای اصلی واقع شده است.
نمایش الگوی پیش فرض برای جدول كلكتور

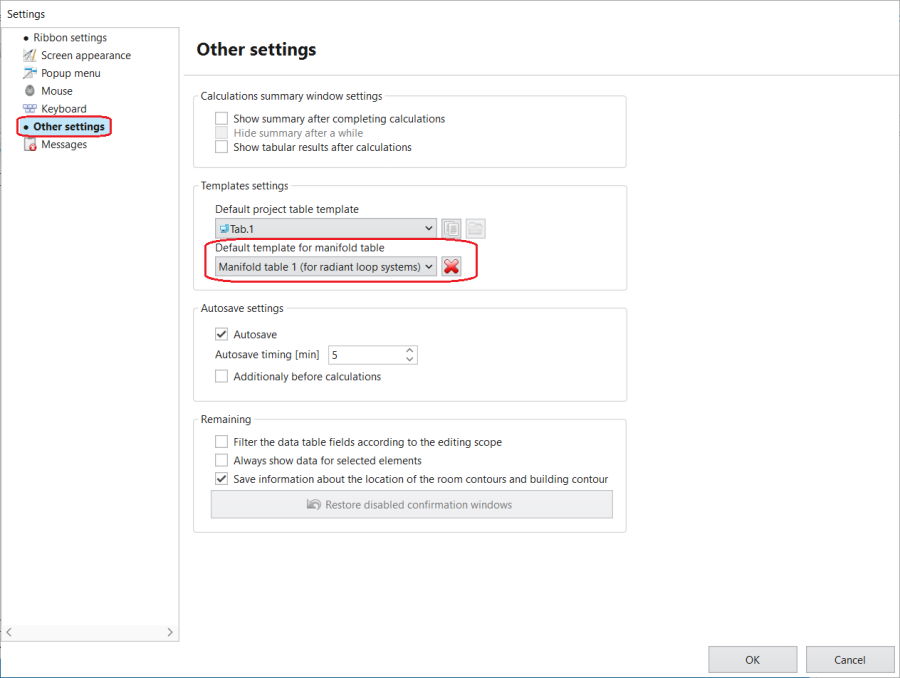

- قالب پیش‌فرض برای جدول کلکتور در پنجره تنظیمات , در بخش تنظیمات دیگر قرار دارد.
تغییر دادن الگوی پیش فرض جدول كلكتور در پنجره جدول داده‌ها

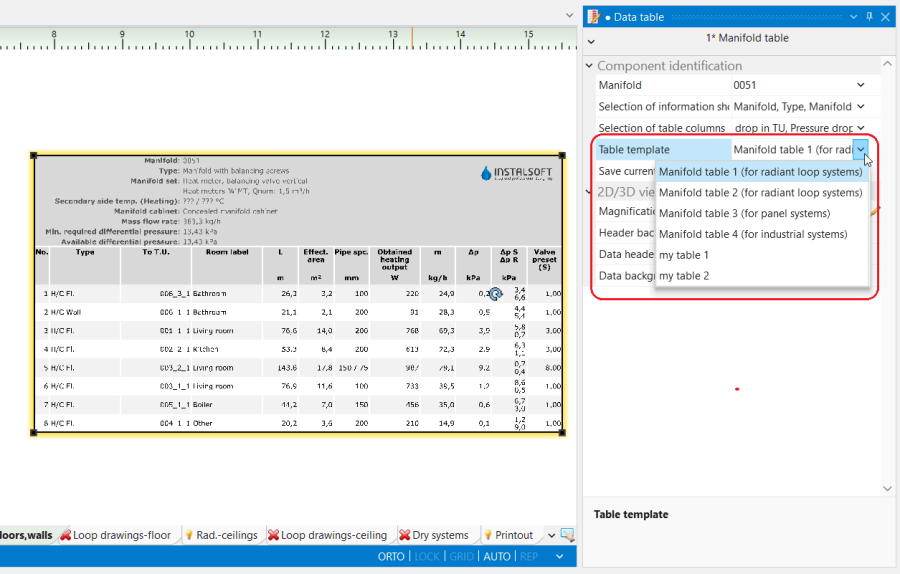

- یک الگو را می توان در لیست الگوی جدول از میان الگوی جداول پیش فرض و یا الگوهای تعریف شده توسط کاربر انتخاب کرد. .
مثال‌هایی از نحوه کاربرد
- قرار دادن جدول كلكتور در طرح از نوار ابزار توزیع - تاسیسات حرارتی .
- تنظیم نمایش ردیف ها در قسمت سربرگ جدول و نمایش ستون ها در قسمت پایین آن.
- ذخیره الگوی جدول كلكتور تعریف شده توسط کاربر.
- انتخاب یک الگوی جدول كلكتور پیش فرض جدید در تنظیمات برنامه.
اطلاعات تکمیلی
- الگوی ایجاد شده توسط کاربر شامل اطلاعات ستون ها و ردیف های نمایش داده شده در قسمت سربرگ جدول كلكتور است, و این در حالیست که تنظیمات رنگ ذخیره نمی شود.
- ویرایش جدول كلكتور در محدوده های زیر امکان پذیر است:
- سیستم های همرفتی
- سیستم‌های گرمایش کفی و سرمایش و گرمایش از دیوار
- سیستم تابشی-سقف‌ها
- چاپ خروجی
