ترسیم جدول (کادر) برای نقشه‌های طراحی

Product	InstalSystem 5
Type of article	FUNCTION AND TOOL
Source for translation	2019-09-27

تعریف

محتوای ترسيم جدول:

• محتوا می‌تواند شامل موارد زیر باشد:
  • فیلدهای انتخاب شده از پنجره اطلاعات كلي, به عنوان مثال:
    • پروژه,
    • كارفرما,
    • طراح.
  • از جدول داده‌های آیتم ترسيم جدول, به عنوان مثال:
    • مقیاس,
    • طراح,
    • نقشه کش,
    • تایید کننده,
  • از یک منبع بیرونی, به عنوان مثال :
    • فایل گرافیکی - لوگو.

لی آوت جدول را از یکی از الگوهای موجود در نرم افزار انتخاب کنید. انتخاب الگو از آیتم جدول داده‌ها انجام می‌شود. .
کاربر می تواند قالب مدنظر خود را بسازد و آن را در الگوهای برنامه ذخیره کند (example location: C:\Users\<user>\Documents\InstalSystem 5 EN\AppWindowSettings\Templates).
فایل پایه برای ایجاد الگوی مد نظر خود جهت ترسيم جدول ، یک فایل اکسل با فرمت استاندارد xlsx است *.(فرمت xls پشتیبانی نمی‌شود).

محدوده داده‌ها هنگام تبدیل به جدول داده:

• لبه‌های داخلی و خارجی جدول,
• فرمت نوشتن,
• فرمت سلول‌ها.

موقعیت قرارگیری در نرم افزار

انتخاب الگوی پیش فرض ترسیم جدول برای نرم افزار

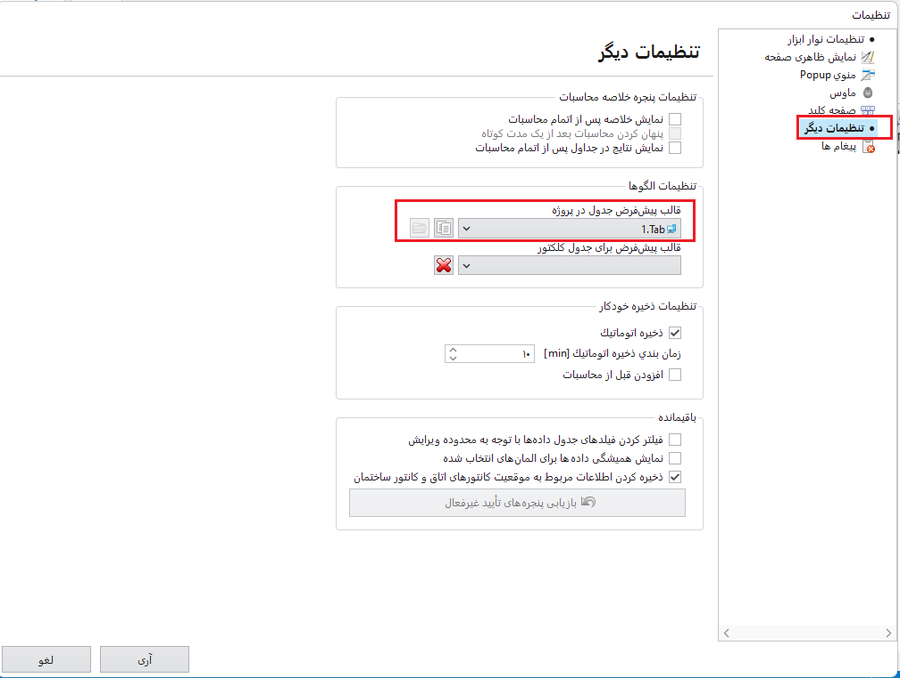

• تنظیمات قالب پیش‌فرض جدول در پروژه ، در پنجره تنظیمات در بخش تنظیمات دیگر وجود دارد.



  1. انتخاب الگوی پیش فرض ترسیم جدول برای نرم افزار



انتخاب الگوی از پیش تعریف شده ترسیم جدول برای پروژه

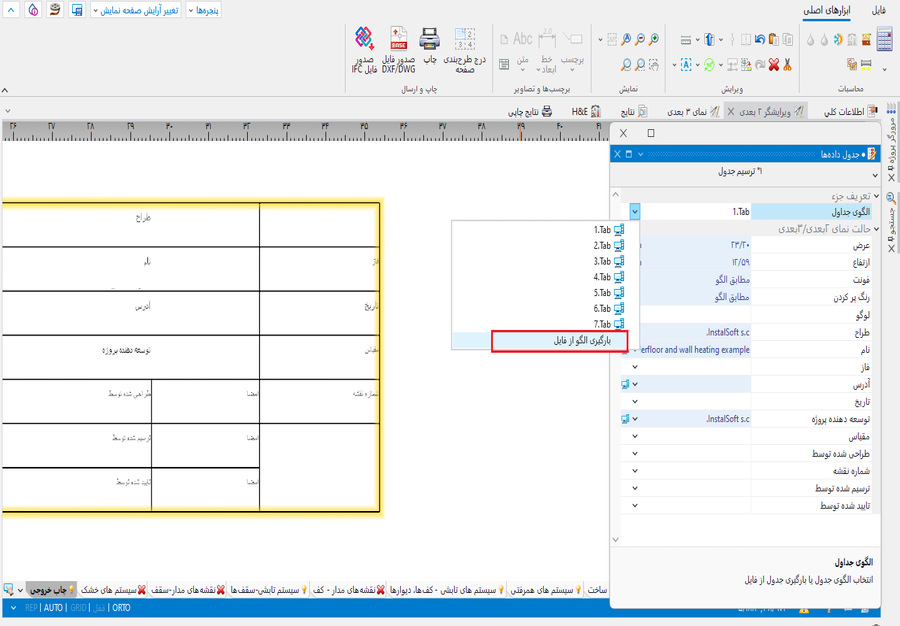

• انتخاب الگو در پنجره جدول داده ها در فیلد الگوی جداول موجود است.



  2. انتخاب الگوی پیش فرض برای پروژه



انتخاب الگوی مدنظر خود برای پروژه

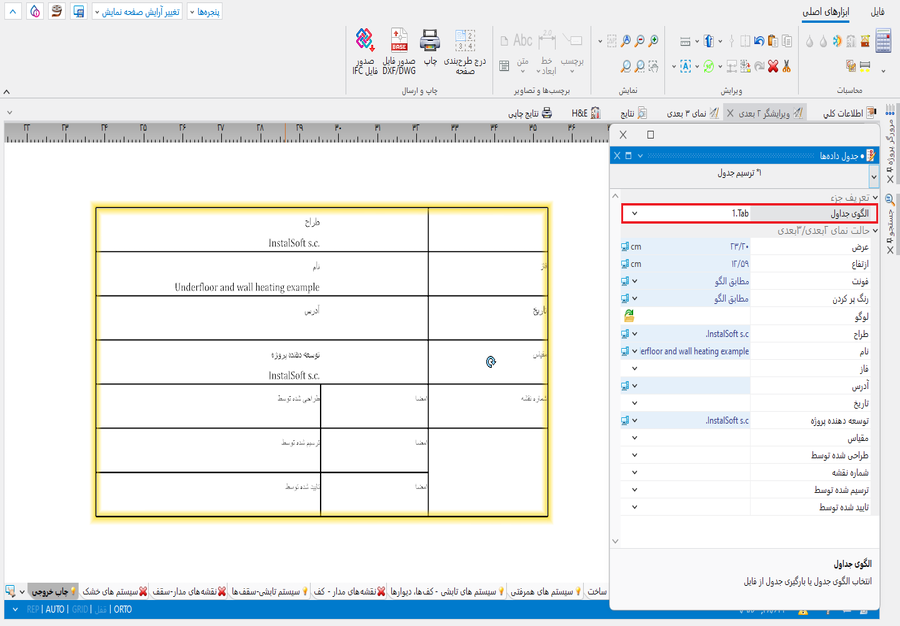

• انتخاب الگوی مد نظر خود از لیست، در فیلد الگوی جداول امکان پذیر است.



  3. انتخاب الگوی مدنظر خود برای پروژه



مثال‌هایی از نحوه کاربرد

ایجاد کردن المان اختصاصی الگوی ترسيم جدول.

• ایجاد شمای کلی جدول و تقسیم‌بندی فیلدهای مجزا با انتخاب لبه‌های داخلی و خارجی جدول.

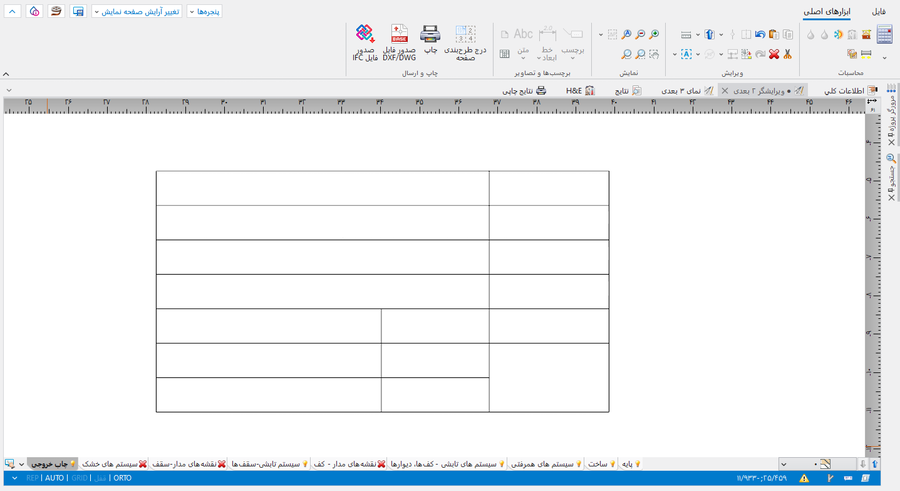

  هدف، تعریف یک الگوی جدول با چنین ساختاری از فیلدها است:



  4. انتخاب الگوی از پیش تعریف شده ترسیم جدول برای پروژه



• کادرهای متنی را برای عناصر ترسيم جدول تعریف کنید.
  • فیلد واحد در ترسيم جدول باید از دو سلول زیر در فایل اکسل (با فرمت xlsx) ساخته شود:
    • عنوان فیلد در ترسيم جدول - در اینجا باید متن را مستقیماً در سلول وارد کنید,
    • محتوای فیلد پر شده در ترسيم جدول - در اینجا باید متن را در سلول به عنوان یک کامنت وارد کنید.

• تعریف فیلدهای المان ترسيم جدول به نحوی که اطلاعات بطور خودکار از قسمت اطلاعات كلي دانلود شوند.
  نحوه تعریف این فیلدها مشابه فیلم بالاست, اما با این تفاوت که در قسمت عنوان باید یک شناسه کاملا مشخص از فیلد در General data وارد شود .
  جهت ایجاد شفافیت بیشتر و فهم بهتر، لیست شناسه‌ها و فرم آنها در فیلم زیر آمده است, و توصیه می‌شود که برای جایگذاری فیلد شناسه‌ها در سلول‌ها از لیست زیر استفاده کنید.


• ساختار شناسه‌ها:
  • #<فیلد تک شناسه>#
  • #شناسه اطلاعات پروژه>.<فیلد شناسه>#
  • ساخت IDها باید در این لحظه به زبان PL انجام شود
• فیلد شناسه از اطلاعات كلي:
  • فیلد تک شناسه - [transl. EN] - تعیین یک فیلد واحد (فقط برای پروژه):
    • [شماره پروژه]
    • [نسخه پروژه]
  • شناسه اطلاعات پروژه - [transl. EN] - تعریف اینکه اطلاعات باید از کدام شناسه اطلاعات پروژه دانلود شوند:
    • [پروژه]
    • [كارفرما]
    • [طراح]
  • فیلد شناسه - [transl. EN] - تعریف فیلد از شناسه اطلاعات پروژه خاص (برای پروژه, سرمایه گذار یا طراح):
    • [نام]
    • [خيابان]
    • [کد پستی]
    • [شهر]
    • [ایالت / منطقه]
    • [كشور]
    • [تلفن]
    • [دورنگار]
    • WWW - [WWW]
    • [پست الكترونيك]
    • NIP - [VAT-id]
    • [توضيحات]
  • نمونه‌هایی از تعاریف فیلد از الگو از فایل اکسل (xlsx):
    • #شماره پروژه#
    • #نام طراح#
    • #نام کارفرما#
    • #دورنگار کارفرما#
    • #پست الکترونیک طراح#

تغییر ظاهر و فرمت فیلدهای جدول در الگو.

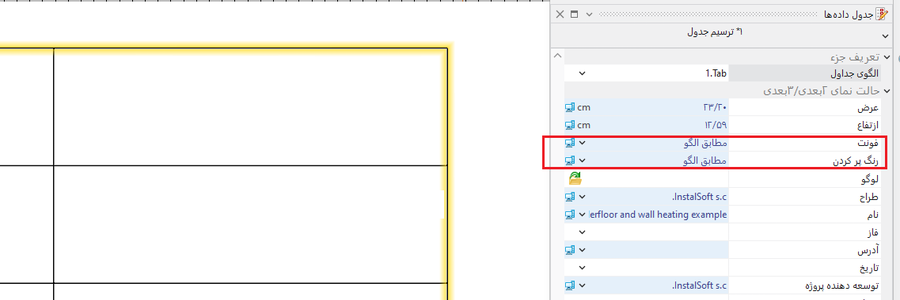

• فونت‌ها و فرمت فیلدها در جدول پروژه را می‌توان از قسمت جدول داده‌ها تغییر داد.



  5. تغییر ظاهر و فرمت فیلدهای جدول در الگو.



الگوی موردنظر خود برای ترسيم جدول را وارد پروژه کنید.

• در صورت ایجاد نادرست یک الگوی ترسيم جدول یا تلاش برای بارگذاری یک فرمت اشتباه، پیغام خطای زیر نشان داده می‌شود:
  • خطا در خواندن فایل %s - قالب یا محتوای اشتباه.
